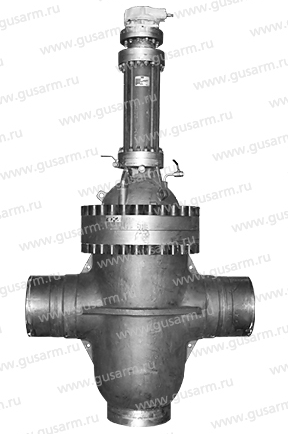

Задвижки стальные шиберные PN 1,6; 2,5; 4,0; 6,3; 8,0 МПа

Задвижки стальные шиберные PN 1,6; 2,5; 4,0; 6,3; 8,0 МПа

Назначение
Задвижки предназначены для эксплуатации в качестве запорного устройства на магистральных нефтепродуктопроводах, в технологических схемах перекачивающих станций и резервуарных парков в районах с сейсмичностью до 10 балов включительно по шкале MSK-64.

Рабочая среда — товарная нефть, бензин, топливо дизельное, масла индустриальные, масла моторные.
Направление подачи среды — любое.

Установочное положение
Свыше DN 300÷800 — вертикальное, с отклонением от вертикальной оси до 4° в вертикальной плоскости, проходящей через ось трубопровода, а также с отклонением от вертикальной оси до 4° в вертикальной плоскости, перпендикулярной оси трубопровода.

Исполнение по сейсмостойкости

- С0 — не сейсмостойкое исполнение до 6 баллов включительно по шкале MSK-64
- С — сейсмостойкое исполнение свыше 6 до 9 баллов включительно по шкале MSK-64
- ПС — исполнение повышенной сейсмостойкости свыше 9 до 10 баллов включительно по шкале MSK-64

Климатическое исполнение — У1, ХЛ1 по ГОСТ 15150–69.

Температура окружающей среды:

- для исполнения У1 от –40ºС до +40ºС
- для исполнения ХЛ1 от –60ºС до +40ºС.

- Класс герметичности — А по ГОСТ Р 54808–2011.
- Присоединение к трубопроводу — фланцевое по ГОСТ 12815–80, под приварку встык.
- Задвижки изготавливаются с ручным управлением (редуктор) и под электропривод.
- Материал корпусных деталей — 20Л, 20ГЛ.

Таблица исполнений

Давление номинальное PN 1,6 МПа

DN, мм	Обозначение по ТУ 3741–005–54634853–2009	Климатическое исполнение	Материал корпусных деталей	Приводное устройство, наименование
300÷800	ЗШ–300–800–1,6–ΔР–Ф(Св)–РУ–С0(С, ПС)–У1	У1	20Л	Редуктор
	ЗШ–300–800–1,6–ΔР–Ф(Св)–ЭП–С0(С, ПС)–У1	У1	20Л	Электропривод
	ЗШ–300–800–1,6–ΔР–Ф(Св)–РУ–С0(С, ПС)– ХЛ1	ХЛ1	20ГЛ	Редуктор
	ЗШ–300–800–1,6–ΔР–Ф(Св)–ЭП–С0(С, ПС)– ХЛ1	ХЛ1	20ГЛ	Электропривод

Давление номинальное PN 2,5 МПа

DN, мм	Обозначение по ТУ 3741–005–54634853–2009	Климатическое исполнение	Материал корпусных деталей	Приводное устройство, наименование
300÷800	ЗШ–300÷800–2,5–ΔР–Св–РУ–С0(С, ПС)–У1	У1	20Л	Редуктор
	ЗШ–300÷800–2,5–ΔР–Св–ЭП–С0(С, ПС)–У1	У1	20Л	Электропривод
	ЗШ–300÷800–2,5–ΔР–Св–РУ–С0(С, ПС)–ХЛ1	ХЛ1	20ГЛ	Редуктор
	ЗШ–300÷800–2,5–ΔР–Св–ЭП–С0(С, ПС)–ХЛ1	ХЛ1	20ГЛ	Электропривод

Давление номинальное PN 4,0 МПа

DN, мм	Обозначение по ТУ 3741–005–54634853–2009	Климатическое исполнение	Материал корпусных деталей	Приводное устройство, наименование
300÷800	ЗШ–300÷800–4,0–ΔР–Св–РУ–С0(С, ПС)–У1	У1	20Л	Редуктор
	ЗШ–300÷800–4,0–ΔР–Св–ЭП–С0(С, ПС)–У1	У1	20Л	Электропривод
	ЗШ–300÷800–4,0–ΔР–Св–РУ–С0(С, ПС)–ХЛ1	ХЛ1	20ГЛ	Редуктор
	ЗШ–300÷800–4,0–ΔР–Св–ЭП–С0(С, ПС)–ХЛ1	ХЛ1	20ГЛ	Электропривод

Давление номинальное PN 6,3 МПа

DN, мм	Обозначение по ТУ 3741–005–54634853–2009	Климатическое исполнение	Материал корпусных деталей	Приводное устройство, наименование
300÷800	ЗШ–300÷800–6,3–ΔР–Св–РУ–С0(С, ПС)–У1	У1	20Л	Редуктор
	ЗШ–300÷800–6,3–ΔР–Св–ЭП–С0(С, ПС)–У1	У1	20Л	Электропривод
	ЗШ–300÷800–6,3–ΔР–Св–РУ–С0(С, ПС)–ХЛ1	ХЛ1	20ГЛ	Редуктор
	ЗШ–300÷800–6,3–ΔР–Св–ЭП–С0(С, ПС)–ХЛ1	ХЛ1	20ГЛ	Электропривод

Давление номинальное PN 8,0 МПа

DN, мм	Обозначение по ТУ 3741–005–54634853–2009	Климатическое исполнение	Материал корпусных деталей	Приводное устройство, наименование
300÷800	ЗШ–300÷800–8,0–ΔР–Св–РУ–С0(С, ПС)–У1	У1	20Л	Редуктор
	ЗШ–300÷800–8,0–ΔР–Св–ЭП–С0(С, ПС)–У1	У1	20Л	Электропривод
	ЗШ–300÷800–8,0–ΔР–Св–РУ–С0(С, ПС)–ХЛ1	ХЛ1	20ГЛ	Редуктор
	ЗШ–300÷800–8,0–ΔР–Св–ЭП–С0(С, ПС)–ХЛ1	ХЛ1	20ГЛ	Электропривод
