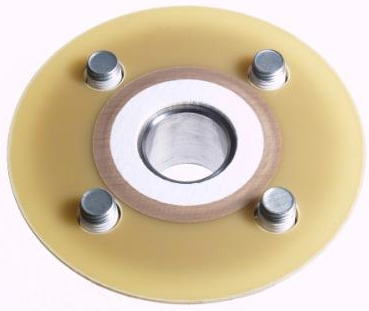

Фланцевая прокладка ГраФланR ФЛ-ПЛ-003-УС с установочным кольцом из стеклотекстолита с отверстиями под шпильки

Обозначение

Диаметр условный, мм

Давление условное, МПа

Толщина, мм

Прокладка ГраФлан® ФЛ-ПЛ-003 - 63 х 29 х 2,8 - УС

25

0,1-0,63

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 69 х 29 х 2,8 - УС

25

1,0-4,0

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 75 х 38 х 2,8 - УС

32

0,1-0,63

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 81 х 38 х 2,8 - УС

32

1,0-4,0

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 85 х 45 х 2,8 - УС

40

0,1-0,63

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 91 х 45 х 2,8 - УС

40

1,0-4,0

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 95 х 57 х 2,8 - УС

50

0,1-0,63

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 106 х 57 х 2,8 - УС

50

1,0-4,0

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 115 х 75 х 2,8 - УС

65

0,1-0,63

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 126 х 75 х 2,8 - УС

65

1,0-4,0

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 132 х 87 х 2,8 - УС

80

0,1-0,63

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 141 х 87 х 2,8 - УС

80

1,0-4,0

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 151 х 106 х 2,8 - УС

100

0,1-0,63

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 161 х 106 х 2,8 - УС

100

1,0; 1,6

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 166 х 106 х 2,8 - УС

100

2,5; 4,0

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 181 х 132 х 2,8 - УС

125

0,1-0,63

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 191 х 132 х 2,8 - УС

125

1,0; 1,6

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 191 х 132 х 2,8 - УС

125

2,5; 4,0

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 206 х 161 х 2,8 - УС

150

0,1-0,63

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 216 х 161 х 2,8 - УС

150

1,0; 1,6

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 222 х 161 х 2,8 - УС

150

2,5; 4,0

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 236 х 191 х 2,8 - УС

175

0,1-0,63

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 246 х 191 х 2,8 - УС

175

1,0; 1,6

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 252 х 191 х 2,8 - УС

175

2,5

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 264 х 191 х 2,8 - УС

175

4,0

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 261 х 216 х 2,8 - УС

200

0,1-0,63

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 271 х 216 х 2,8 - УС

200

1,0; 1,6

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 282 х 216 х 2,8 - УС

200

2,5

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 288 х 216 х 2,8 - УС

200

4,0

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 286 х 236 х 2,8 - УС

225

0,1-0,63

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 301 х 236 х 2,8 - УС

225

1,0; 1,6

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 308 х 236 х 2,8 - УС

225

2,5

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 320 х 236 х 2,8 - УС

225

4,0

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 318 х 264 х 2,8 - УС

250

0,1-0,63

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 327 х 264 х 2,8 - УС

250

1,0; 1,6

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 338 х 264 х 2,8 - УС

250

2,5

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 350 х 264 х 2,8 - УС

250

4,0

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 372 х 318 х 2,8 - УС

300

0,1-0,63

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 376 х 318 х 2,8 - УС

300

1,0

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 382 х 318 х 2,8 - УС

300

1,6

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 398 х 318 х 2,8 - УС

300

2,5

2,8

Прокладка ГраФлан® ФЛ-ПЛ-003 - 415 х 318 х 2,8 - УС

300

4,0

2,8
