1. Настоящий стандарт распространяется на метрические резьбы для приборостроения с профилем по ГОСТ 9150-81, диаметрами и шагами по ГОСТ 16967-81. Стандарт полностью соответствует СТ СЭВ 184-75.

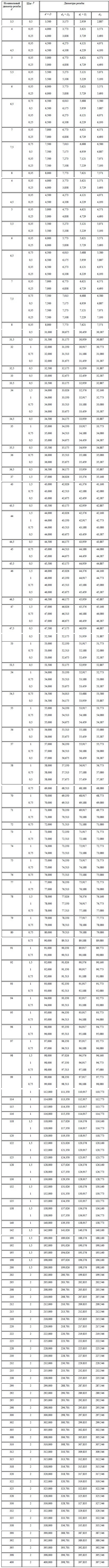

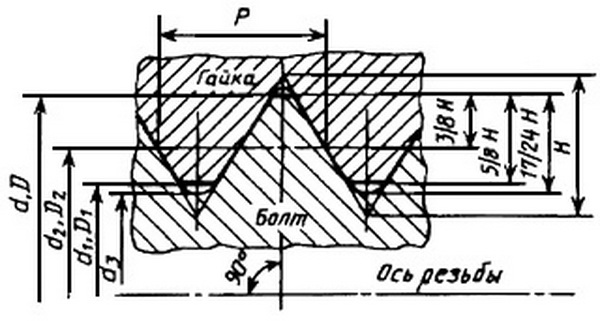

2. Номинальные значения наружного, среднего и внутреннего диаметров резьбы должны соответствовать указанным на чертеже и в таблице.
d - наружный диаметр наружной резьбы (болта);
D - наружный диаметр внутренней резьбы (гайки);
d 2 - средний диаметр болта;
D 2 - средний диаметр гайки;
d 1 - внутренний диаметр болта;
D 1 - внутренний диаметр гайки;
d 3 - внутренний диаметр болта по дну впадины;
P - шаг резьбы;
H - высота исходного треугольника
