Фланцы сосудов и аппаратов применяются для сосудов и аппаратов на рабочее давление от 6 атмосфер до 63 атмосфер, с условным проходом (внутренним диаметром фланца) от 4000 до 400 мм. Температура среды, в которой работают фланцы , от плюс 540 до минус 70 градусов Цельсия. Стальные фланцы сосудов и аппаратов предназначены для использования в нефтехимии, химии, нефтепереработки, при транспортировке нефти и газа, применяются при монтаже крекинговых колонн и других резервуаров и аппаратов.

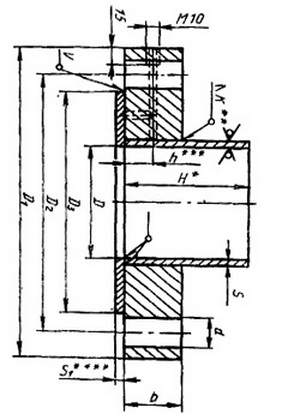

Фланцы С. А.- (ГОСТ 28759.1-90 Фланцы С. А.-. Типы и параметры) в свою очередь, подразделяются на плоские (ГОСТ 28759.2-90 Фланцы С. А.- стальные плоские приварные) и воротниковые (ГОСТ 28759.3-90 Фланцы С. А.- приварные встык). Также существуют Фланцы С. А.- стальные приварные встык под прокладку восьмиугольного сечения (ГОСТ 28759.4-90 Фланцы С. А.- стальные приварные встык под прокладку восьмиугольного сечения), этот тип фланцев предназначен для работы при высоких давлениях, от 63 до 160 атмосфер, с применением прокладки восьмиугольного сечения. Технические требования для фланцев С. А.- ГОСТ 28759.5-90. Следующие три нормативных стандарта ГОСТ 28759.6-90, ГОСТ 28759.7-90, ГОСТ 28759.8-90 регламентируют производство и применение прокладок из различных материалов и разных геометрических параметров, для фланцев С. А.

Необходимость применения и производства фланцев С. А. продиктовала сама жизнь, фланцы С. А. имеют похожие конфигурации с фланцами трубопроводов, но отличаются некоторыми особенностями, прежде всего это условный проход ( внутренний диаметр фланца), у фланцев сосудов и аппаратов он начинается с размера 400 мм. и заканчивается 4000 мм.

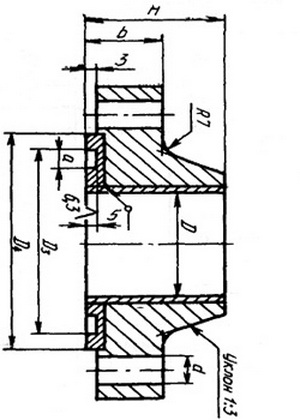

Фланцы сосудов и аппаратов стальные приварные встык

Исполнения уплотнительных поверхностей имеют свои особенности, в первую очередь их двенадцать. С первого по четвертое исполнение, фланцы сосудов и аппаратов имею обычные уплотнительные поверхности, с пятого исполнения по восьмое, уплотнительная поверхность фланцев сосудов и аппаратов облицовывается коррозионно - стойкой сталью, с восьмое по двенадцатое исполнение у фланцев сосудов и аппаратов наплавляются уплотнительная поверхность коррозионно – стойкой сталью. Также своеобразной особенностью фланцев сосудов и аппаратов по ГОСТ 28759.2-90 является наличие втулок по условному проходу фланца (внутренниму диаметру), эти же втулки присутствуют и по ГОСТ 28759.3-90 начиная сдвенадцатого и по пятое исполнения. Фланцы сосудов и аппаратов направлены на максимальную унификацию и обеспечение взаимозаменяемости.

Пример обозначения фланца сосудов и аппаратов:

фланца исполнения 2 диаметром 1400 мм на условное давление 4,0 МПа из стали 12Х18Н10Т

Фланцы сосудов и аппаратов являются необходимой частью, аппаратов и резервуаров при проведении демонтажа и реконструкций. Эти фланцы значительно упрощают проведение регламентных ремонтов и профилактических работ, которые необходимы для правильного функционирования аппаратных установок и различного рода колонн.
