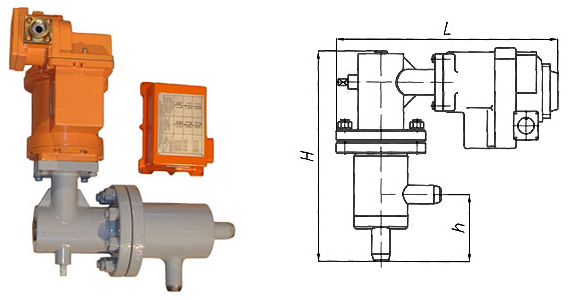

Топливная арматура предохранительно-запорный клапан (ПЗК) мазутный

1 Основная рабочая среда ГОСТ 10585

жидкое топливо (мазут)

2 Тип присоединения

сварное

3 Класс герметичности по ГОСТ 9544

А (первый)

4 Привод

МБОВ-25/1-0,25
механизм взвода - планетарный редуктор
механизм сброса - пружинный с электромагнитной защелкой

5 Управление

БУПУ

6 Блок аварийной защиты

БАЗ-01М

7 Тип конструкции

угловая,
затвор - металл по металлу

8 Напряжение (частота) питания электромеханизма, В (Гц)

эл. цепи механизма взвода - переменное, 220 (50)
эл. цепи механизма сброса - постоянное, 220

9 Мах потребляемая мощность электромеханизма, Вт

50 (20)

10 Номинальный противодействующий момент нагрузки, Нм

25

11 Наработка на отказ до капремонта, циклов, не менее

500

12 Степень защиты по ГОСТ 14254 для МБО

IP-65

13 Механизм МБОВ имеет взрывобезопасный уровень взрывозащиты, вид взрывозащиты "взрывонепроницаемая оболочка", маркировку взрывозащиты 1ExdIIBT5, и может применяться во взрывоопасных зонах согласно ГОСТ Р 51330.9 и ГОСТ 51330.13 и другим нормативно-техническим документам, определяющим применимость электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категории IIА и IIВ групп Т1, Т2, Т3, Т4, Т5 согласно ГОСТ Р 51330.5.

14 Время закрытия клапана, сек, не более

1

15 Время полного открытия клапана, сек.

15+10%

16 Максимальная температура рабочей среды, °С (К)

для топливного мазута- плюс 150 (423)
технологическая продувка паром (кратковременная) - плюс 250 (523)

17 Минимальная температура рабочей среды, °С (К)

плюс 50 (323)

18 Температура окружающей среда ГОСТ 15150, °С (К)

УХЛ2 (районы с умеренным и холодным климатом):
-плюс 40 (313)
-минус 60 (213)
Т2 (районы с тропическим климатом):
-плюс 50 (323)
-минус 10 (263)
