  3. Задвижки стальные клиновые литые с выдвижным шпинделем

Задвижки стальные клиновые литые с выдвижным шпинделем

ПОИСК

Задвижки стальные клиновые литые с выдвижным шпинделем Задвижки стальные клиновые литые с выдвижным шпинделем

Применяются в качестве запорного устройства на трубопроводах, транспортирующих:
- воду, пар и другие невзрывопожароопасные и нетоксичные среды (В) при температуре до 300?С;
- нефть, нефтехимические продукты, синтетические масла и другие взрывопожароопасные и токсичные жидкие среды (Н) при температуре от минус 25 до плюс 425?С;
- природный газ и другие газообразные, взрывоопасные, легковоспламеняющиеся и токсичные среды (Г) от минус 15 до плюс 425?С.

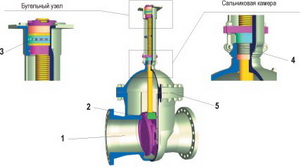

Задвижки стальные клиновые литые с выдвижным шпинделем
1. Полнопроходность задвижки обеспечивает возможность прохождения через неё очистных и диагностирующих устройств.
2. Коррозионностойкая наплавка на уплотнительных поверхностях колец корпуса и клина повышают надежность и длительность срока службы изделия.
3. Подшипники качения в бугельном узле снижают усилия на приводном устройстве и упрощают процесс эксплуатации задвижек.
4. Кольца сальникового узла из терморасширенного графита снижают фрикционный износ шпинделя и повышают долговечность cальникового уплотнения.
5. Уплотнение корпус-крышка выполнено с применением прокладки из терморасширенного графита, что обеспечивает повышение ресурса ее эксплуатации и снижение усилия при обтяжке соединения.

ГЕРМЕТИЧНОСТЬ
Класс герметичности задвижек по ГОСТ9544-93: – «В» (нефть, газ), «С» (рабочая среда - вода, DN 150-300, PN 1,6-4,0 МПа), «D» (рабочая среда - вода, DN 150-300, PN 6,4 МПа; DN 400-1200, PN 1,6-6,4 МПа).
По требованию заказчика задвижки могут быть выполнены по классу герметичности «А» (без видимых протечек).
Уплотнение в затворе осуществляется по схеме «металл-металл».
Герметичность задвижек по отношению к внешней среде в соединении «корпус-крышка» обеспечивается кольцевой полимерной (на изделиях ПТ11084-200, ПТ11085-200, 250 и ПТ11009 400…1200М) или плоской (на остальных задвижках) прокладкой из терморасширенного графита, а по шпинделю – сальниковым узлом. Кольца сальникового узла выполнены из терморасширенного графита, который снижает фрикционный износ шпинделя и увеличивает в несколько раз период между обслуживанием данного узла.
Технические характеристики

Задвижки стальные клиновые литые с выдвижным шпинделем
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ ПО ГОСТ 15150-69
- «У» (температура окружающей среды – от минус 40 до плюс 40°С);
- «ХЛ» (температура окружающей среды – от минус 60 до плюс 40°С);
- «Т» (температура окружающей среды – от минус 10 до плюс 50°С).

ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ
Направление рабочей среды – любое.
Установочное положение задвижек на трубопроводе – любое в верхней полусфере относительно горизонтальной плоскости (в том числе в горизонтальном положении), рекомендуемое положение – вертикальное, приводом вверх. При установке задвижек в наклонном положении (угол наклона от вертикальной оси свыше 150), для того чтобы исключить воздействие на трубопровод изгибающего момента из-за смещения центра тяжести изделия, рекомендуется установка опор (подпорок) под бугельный узел задвижек.
Присоединение к трубопроводу – фланцевое (по ГОСТ12815-80) или под приварку (см. таблицу исполнений). По требованию заказчика фланцевые исполнения задвижек могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).

ВИД УСТАНОВКИ
Задвижки могут изготавливаться для наземной или колодезной установки. При колодезной установке задвижек DN ? 300 возможна их комплектация удлинительными колонками для вынесения приводного устройства на высоту, указанную заказчиком. Управление задвижками осуществляется с помощью маховика (редуктора) или электропривода. По желанию заказчика возможна комплектация изделий приводами любых отечественных и зарубежных фирм-изготовителей.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

DN, мм

Полный средний срок службы, лет, не менее

Назначенный ресурс, цикл

Наработка на отказ, цикл

Гарантийная наработка, цикл

150

30

3 000

750

300

200

250

300

400

500

600

700

800

1000

1200



Наименование детали

Материал по ГОСТ

Корпус

Сталь 20Л, 20ГЛ

Клин

Сталь 20Л, 20ГЛ

Шпиндель

20X13

Прокладка

Терморасширенный графит (Комбинированная, повышенной надежности для PN 8,0 МПа)

Крышка

Сталь 20Л, 20ГЛ

Гайка

Ст35, Ст40Х

Шпилька

Ст35, Ст40Х

Набивка сальника

Терморасширенный графит (Комбинированная, повышенной надежности для PN 8,0 МПа)

Втулка

ГН8-5, БрА10ЖЗМц 2 (Бр0ЖМц 10-3-1,5 для PN 8,0, 10,0 МПа)

Фланец

Ст20, 09Г2С

Гайка

Ст35, Ст40Х

Шпилька

Ст35, Ст40Х

Втулка резьбовая

ЖГр1Д2,5к05, БрАЖМц 10-3-1,5

Маховик

Ст20, 09Г2С

Наплавка на кольце в корпусе

Коррозионностойкая наплавка

Наплавка на клине

Коррозионностойкая наплавка



PN, МПа

DN, мм

Обозначение

Таблица фигура (т/ф)

Среда рабочая:
наименование, температура, °С

Присоединение к трубопроводу

Приводное устройство, наименование



1,6

150

ПТ11055

30с41нж
30с941нж

В ≤ 300
Н, Г ≤ 425



Фланцевое

Маховик
Электропривод



200



250



300



400

30с541нж\
30с941нж

Фланцевое
Под приварку

Редуктор
Электропривод



500



600

ПТ11015



700



800



1000

ПТ11001



1200



2,5

150

ПТ11015

30с64нж
30с964нж

В ≤ 300
Н, Г ≤ 425

Фланцевое

Маховик
Электропривод



200



250



300

30с564нж
30с964нж

Редуктор
Электропривод



400

Фланцевое
Под приварку



500



600



700



800



1000

В ≤ 300
Н ≤ 425



1200

Под приварку



4,0

150

ПТ11083

30с15нж
30с915нж

В ≤ 300
Н, Г ≤ 425

Фланцевое

Маховик
Электропривод



200



250



300

30с515нж
30с915нж



Редуктор
Электропривод



400

Фланцевое
Под приварку



500



700



6,4

150

ПТ11084

30с76нж
30с976нж

Н, Г от -40 до + 90

Фланцевое

Маховик
Электропривод



200

ПТ11085

В ≤ 300
Н, Г ≤ 300



250

30с576нж
30с976нж

Редуктор
Электропривод



400

ПТ11009-400М

В ≤ 300  Н, Г ≤ 425

Фланцевое
Под приварку



ПТ11009

Н, Г от -40 до + 90



500



1200

30с976нж

Под приварку

Электропривод



8,0

400

ПТ11009

30с519нж
30с919нж

Н  от -40 до + 90

Фланцевое
Под приварку

Редуктор
Электропривод



700

30с919нж

Под приварку

Электропривод



800



1000
