Задвижки клиновые штампосварные с выдвижным шпинделем

Задвижки клиновые штампосварные с выдвижным шпинделем

Применяются в качестве запорного устройства на трубопроводах, транспортирующих:
-воду, пар и другие невзрывопожароопасные, нетоксичные среды, нейтральные по отношению к материалу основных деталей изделия (В) при температуре до 300°С;
-воздух и другие невзрывопожароопасные, нетоксичные газообразные среды, нейтральные по отношению к материалу основных деталей изделия (Гн) при температуре до 300°С;
-природный газ без содержания сероводорода и другие взрывопожароопасные, токсичные газообразные среды, нейтральные по отношению к материалу основных деталей изделия (Пг) при температуре до 300°С.

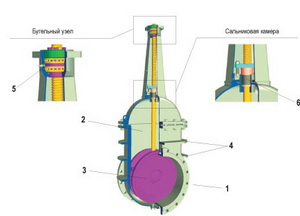

1. Полнопроходность задвижки обеспечивает возможность прохождения через неё очистных и диагностирующих устройств.
2. Коррозионностойкая наплавка на уплотнительных поверхностях колец корпуса и клина повышают надежность и длительность срока службы изделия.
3. Клин задвижки способен самоустанавливаться по уплотнительным кольцам корпуса, обеспечивая большую стабильность показателей герметичности задвижек.
4. Корпусные детали выполнены оребренными для повышения жесткости под воздействием давления рабочей среды.
5. Подшипники качения в бугельном узле снижают усилия на приводном устройстве и упрощают процесс эксплуатации задвижек.
6. Кольца сальникового узла из терморасширенного графита снижают фрикционный износ шпинделя и повышают долговечность сальникового уплотнения.
По сравнению с литыми или коваными задвижками на аналогичные параметры рабочей среды изделия имеют меньшие строительную длину и массу. Благодаря этому задвижки могут использоваться в стесненных условиях с минимальным количеством опор для трубопровода.
Задвижки клиновые штампосварные с выдвижным шпинделем

ГЕРМЕТИЧНОСТЬ
Класс герметичности задвижек по ГОСТ9544-93: – «В», «С», «D».
По требованию заказчика задвижки могут быть выполнены по классу герметичности «А» (без видимых протечек) намомент приемо-сдаточных испытаний.
Уплотнение в затворе осуществляется по схеме «металл-металл».
Герметичность задвижек по отношению к внешней среде в соединении «корпус-крышка» обеспечивается плоской прокладкой, по шпинделю – сальниковым узлом.
Технические характеристики

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ ПО ГОСТ 15150-69
- «У» (температура окружающей среды – от минус 40 до плюс 40°С);
- «ХЛ» (температура окружающей среды – от минус 60 до плюс 40°С) - для ПТ13067-800;
- «Т» (температура окружающей среды – от минус 10 до плюс 50°С).

ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ
Направление рабочей среды – любое.
Установочное положение задвижек на трубопроводе – любое в верхней полусфере относительно горизонтальной плоскости (в том числе в горизонтальном положении), рекомендуемое положение – вертикальное, приводом вверх. При установке задвижек в наклонном положении (угол наклона от вертикальной оси свыше 15°), для того чтобы исключить воздействие на трубопровод изгибающего момента из-за смещения центра тяжести изделия, рекомендуется установка опор (подпорок) под бугельный узел задвижек.
Присоединение к трубопроводу – фланцевое (по ГОСТ12815-80) или под приварку (для ПТ13067-800); по требованию заказчика фланцевые исполнения задвижек могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали). Разделка кромок для присоединения под приварку выполняется под трубу заказчика.

ВИД УСТАНОВКИ
Задвижки могут изготавливаться для наземной или колодезной установки. При колодезной установке задвижек DN ? 400 возможна их комплектация удлинительными колонками для вынесения приводного устройства на высоту, указанную заказчиком.

УПРАВЛЕНИЕ
Управление задвижками осуществляется с помощью маховика, редуктора или электропривода. По желанию заказчика возможна комплектация изделий приводами любых отечественных и зарубежных фирм-изготовителей.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Обозначение	Полный средний срок службы, лет, не менее	Полный средний ресурс, цикл, не менее	Перепад давления, ΔР, МПа	Наработка на отказ, цикл, не менее	Гарантийная наработка, цикл
ПТ11095-150М, -200М, -250М, -300М	10	2500	PN	500	500
ПТ11096-400М, -500М, -600М
ПТ11097-800М, -1000М
ПТ11097-1000М
ПТ13067-800	30	3000		750	300
ПТ13004 -1400М	10	2500		500	500
ПТ13004-1500/1400

Наименование детали	Материал по ГОСТ
Наименование детали	Температура рабочей среды ≤ 200°С	Температура рабочей среды ≤ 300°С
Корпус	Ст3сп	Сталь20
Клин	Ст3сп	Сталь20
Шпиндель	20X13	20X13
Прокладка	ПОН	ПОН
Крышка	Ст3сп	Сталь20
Гайка	Ст35	Ст35
Шпилька	Ст35	Ст35
Набивка сальника	Терморасширенный графит	Терморасширенный графит
Втулка	БрАЖМц 10-3-1,5	БрАЖМц 10-3-1,5
Фланец	Ст3сп	Ст3сп
Втулка резьбовая	БрАЖМц 10-3-1,5	БрАЖМц 10-3-1,5
Маховик	Ст20	Ст20
Кольцо в корпусе	08Х18Н10Т	08Х18Н10Т
Наплавка на клине	Коррозионностойкая наплавка	Коррозионностойкая наплавка

Наименование детали	Материал по ГОСТ
Корпус	Сталь 08Х18Н10Т, Сталь 10Х17Н13М3Т
Клин	Сталь 08Х18Н10Т, Сталь 10Х17Н13М3Т
Шпиндель	Сталь 08Х18Н10Т, Сталь 10Х17Н13М3Т
Прокладка	Паронит ПК
Крышка	Сталь 08Х18Н10Т, Сталь 10Х17Н13М3Т
Гайка	Ст35
Шпилька	Ст35
Набивка сальника	Терморасширенный графит
Втулка	БрАЖМц 10-3-1,5
Фланец	Ст3сп
Втулка резьбовая	БрАЖМц 10-3-1,5
Маховик	Ст20
Наплавка на кольце в корпусе	Коррозионностойкая наплавка
Наплавка на клине	Коррозионностойкая наплавка

Материал корпусных деталей	Транспортируемые среды
Материал корпусных деталей	Наименование	Концентрация, %	Температура среды, ºС
08Х18Н10Т	Серная кислота	96	50
	Серная кислота	0,1	50
	Уксусная кислота	5	165
		25	140
		50	75
		60	100
		98	90
		Любая	40
	Фосфорная кислота	20	Кипения
		50	100
		85	70
	Лимонная кислота	5	Кипения
		50	60
		96	140
	Муравьиная кислота	6…100	20
	Муравьиная кислота	45	Кипения
	Молочная кислота	5	80
		20	60
		75	50
		Любая	20
	Щавелевая кислота	2,5	40
	Щавелевая кислота	10	20
	Винная кислота	50	Кипения
	Гидрат окиси натрия	30	160
	Гидрат окиси натрия	50	80
	Сернистый ангидрид (влажный)	Любая	300
	Аммиак (газообразный)	Любая	300
10Х17Н13М3Т	Серная кислота	5	60
	Серная кислота	10	20
	Соляная кислота	0,5	20
	Уксусная кислота	25	165
		50	Кипения
		70…98	90
		Любая	50
	Фосфорная кислота	45	Кипения
	Фосфорная кислота	80	100
	Муравьиная кислота	5	Кипения
		25	100
		80	60
		Любая	20
	Щавелевая кислота	10	50
	Щавелевая кислота	50	20
	Природный газ с повышенным содержанием влажного сероводорода	6	100
	Морская вода	-	Любая

PN, МПа	DN, мм	Обозначение	Таблица фигура (т/ф)	Среда рабочая: наименование, температура, °С	Материал основных деталей	Присоединение к трубопроводу	Приводное устройство, наименование
1,0	150 200 250 300	ПТ11095	30с42нж 30с942нж	В, Гн, Пг ≤ 300	Сталь 20	Фланцевое	Маховик Электропривод
			30с42нж1 30с942нж1	В, Гн, Пг ≤ 200	Ст3сп	Фланцевое	Маховик Электропривод
			30нж42нж2 30нж942нж2	Жидкие и газообразные агрессивные среды, нейтральные к материалу основных деталей ≤ 300	Сталь 08Х18Н10Т	Фланцевое	Маховик Электропривод
			30нж42нж3 30нж942нж3		Сталь 10Х17Н13М3Т	Фланцевое	Маховик Электропривод
0,6	400 500 600	ПТ11096	30с46нж 30с946нж	В, Гн, Пг ≤ 300	Сталь 20	Фланцевое	Маховик Электропривод
			30с46нж1 30с946нж1	В, Гн, Пг ≤ 200	Ст3сп	Фланцевое	Маховик Электропривод
			30нж46нж2 30нж946нж2	Жидкие и газообразные агрессивные среды, нейтральные к материалу основных деталей ≤ 300	Сталь 08Х18Н10Т	Фланцевое	Маховик Электропривод
			30нж46нж3 30нж946нж3		Сталь 10Х17Н13М3Т	Фланцевое	Маховик Электропривод
0,4	800 1000 1200	ПТ11097	30с547нж 30с947нж	В, Гн, Пг ≤ 300	Сталь 20	Фланцевое	Редуктор Электропривод
			30с547нж1 30с947нж1	В, Гн, Пг ≤ 200	Ст3сп	Фланцевое	Редуктор Электропривод
			30нж547нж2 30нж947нж2	Жидкие и газообразные агрессивные среды, нейтральные к материалу основных деталей ≤ 300	Сталь 08Х18Н10Т	Фланцевое	Редуктор Электропривод
			30нж547нж3 30нж947нж3		Сталь 10Х17Н13М3Т	Фланцевое	Редуктор Электропривод
0,16	1400	ПТ13004	30с514нж 30с914нж	В, Гн, Пг ≤ 300	Сталь 20	Фланцевое	Редуктор Электропривод
			30с514нж1 30с914нж1	В, Гн, Пг ≤ 200	Ст3сп	Фланцевое	Редуктор Электропривод
			30нж514нж2 30нж914нж2	Жидкие и газообразные агрессивные среды, нейтральные к материалу основных деталей ≤ 300	Сталь 08Х18Н10Т	Фланцевое	Редуктор Электропривод
			30нж514нж3 30нж914нж3		Сталь 10Х17Н13М3Т	Фланцевое	Редуктор Электропривод
0,1	1500/1400	ПТ1304	30с511нж 30с911нж	В, Гн, Пг ≤ 300	Сталь 20	Фланцевое	Редуктор Электропривод
0,1	1500/1400	ПТ1304	30с511нж1 30с911нж1	В, Гн, Пг ≤ 200	Ст3сп	Фланцевое	Редуктор Электропривод
1,6	800	ПТ13067	30с950	В, Гн ≤ 300	Ст3Сталь 09Г2С	Фланцевое Под приварку	Электропривод
