  3. КЗ 21216, 21217 КЛАПАНЫ ЗАПОРНЫЕ ПРОХОДНЫЕ

КЗ 21216, 21217 КЛАПАНЫ ЗАПОРНЫЕ ПРОХОДНЫЕ

ПОИСК

КЗ 21216, 21217 КЛАПАНЫ ЗАПОРНЫЕ ПРОХОДНЫЕ КЗ 21216, 21217 КЛАПАНЫ ЗАПОРНЫЕ ПРОХОДНЫЕ

(т/ф 15с68нж, 15лс68нж)
DN 15; 20; 25
PN 16,0 МПа

(т/ф 15с68нж3, 15лс68нж3)
DN 15, 20, 25
PN 27,0 МПа
Изготовление и поставка по ТУ 26-07-1614-93

Клапаны предназначены для установки в качестве запорных устройств на трубопроводах для газообразных и жидких сред.

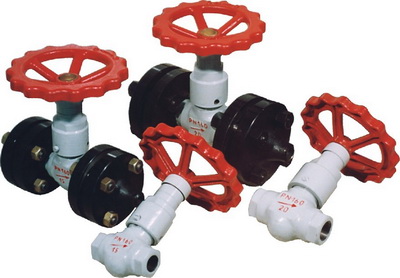

Фотография изделия

КЗ 21216, 21217 КЛАПАНЫ ЗАПОРНЫЕ ПРОХОДНЫЕ


Герметичность затвора задвижек по классу С и А ГОСТ 9544-93


Тип задвижки

Материал корпусных деталей

Присоединение к трубопроводу

Управление

Рабочая среда

Температура рабочей среды

Климатическое исполнение


A

B

C

D

E

F

G

1

Проходной

Углеродистая сталь 20

Фланцевое исп. 7 по ГОСТ 12815

Ручное

Вода, пар



У1 по ГОСТ 15150

2



Легированная сталь 09Г2С

Фланцевое исп. 7 по ГОСТ 12815 с ответными фланцами по ГОСТ 12821



Жидкие нефтепродукты



ХЛ1 по ГОСТ 15150

3



Легированная жаропрочная сталь 15ХМ

Фланцевое по ГОСТ 9399



Газообразные нефтепродукты



Т1 по ГОСТ 15150

4



Нержавеющая сталь типа 08Х18Н10Т

Фланцевое с ответными фланцами по ГОСТ 9399



Агрессивные среды, в том числе нефтепродукты

До +425°С*



5



Нержавеющая сталь типа 10Х17Н13МЗТ

С патрубками под приварку встык

Со специальными требованиями по управления

Неагрессивные среды со специальными свойствами

До +565°С***



6



Углеродистая и легированная со специальными свойствами

Муфтовое резьбовое



Агрессивные среды со специальными свойствами

До +565°С**



7



Нержавеющая сталь со специальными свойствами

Муфтовое под приварку



...



13

Прочие

Прочие

Прочие

Прочие

Прочие

Прочие

Прочие
ПРИМЕЧАНИЕ:
Значение температуры рабочей среды для сталей 20, 09Г2С;
Значение температура рабочей среды для стали 15ХМ (муфтовое присоединение) при температуре окружающей среды от минус 40°С до +40°С (фланцевое присоединение) при температуре окружающей среды от 0°С до +40°С;
Значение температуры рабочей среды для сталей 08Х18Н10Т, 10Х17Н13МЗТ
