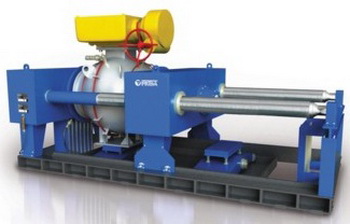

ПКТБА-С-4 Стенд для гидравлических и пневматических испытаний трубопроводной арматуры DN 400...1200 мм в горизонтальном положении

ПОИСК

ПКТБА-С-4 Стенд для гидравлических и пневматических испытаний трубопроводной арматуры DN 400...1200 мм в горизонтальном положении ПКТБА-С-4 Стенд для гидравлических и пневматических испытаний трубопроводной арматуры DN 400...1200 мм в горизонтальном положении

ПКТБА-С-4 Стенд для гидравлических и пневматических испытаний трубопроводной арматуры DN 400...1200 мм в горизонтальном положенииНАЗНАЧЕНИЕ СТЕНДА:

Испытания на прочность и плотность материала корпусных деталей;
Испытания на герметичность затвора;
Испытания на герметичность относительно внешней среды (в т.ч. сальникового уплотнения).

ИСПЫТЫВАЕМЫЕ ИЗДЕЛИЯ:

Задвижки;
Шаровые краны;
Запорные клапаны(вентили);
Обратные клапаны;
Дисковые затворы;
Пробковые краны.

DN, мм

12,0

19,0

24,0

37,5

400...600

х

х

х

х

700...800

х

х

х



1000

х

х





1200

х









ТИП ПРИСОЕДИНЕНИЯ ИСПЫТЫВАЕМОГО ИЗДЕЛИЯ:

Фланцевый;
Под приварку.

ДОСТОИНСТВА УСТАНОВКИ:

- Силовая гидравлика зажимного устройства работает без воды (от масляной насосной станции), что увеличивает срок службы стенда.
- Проверка арматуры на герметичность затвора с обеих сторон не требует переустановки испытываемой арматуры, что значительно сокращает время на проведение испытаний.
- В стенде применяется специальная система для удаления воздуха из испытываемого изделия, что повышает безопасность, производительность, достоверность полученных данных и избавляет от необходимости в дополнительном стравливании воздуха.**
- Стенд оснащен поддоном для сбора воды.
- Применение рукавов высокого давления с быстроразъемными соединениями (БРС) позволяет существенно сократить время на подготовку к испытаниям.
- Стенд быстро настраивается под строительную длину арматуры за счет наличия траверсы с гидроприводом.
- Благодаря применению запатентованной конструкции самоуплотняющихся заглушек при проведении испытаний отсутствует осевое сжатие, что обеспечивает достоверность испытаний, предохраняет
арматуру от деформации и увеличивает срок службы арматуры.
- Все элементы, контактирующие с водой, являются коррозионностойкими.
- Стенд комплектуется сменными заглушками для испытания бесфланцевой арматуры. Это освобождает оператора от необходимости приваривания (привинчивания на шпильках) заглушек к патрубкам и сокращает до 30 минут процесс их замены.

Для облегчения работы на стенде процесс установки и испытания полностью механизирован (не требует больших трудозатрат при работе с большой арматурой). Для уменьшения времени заполнения арматуры испытательной средой используются линии увеличенного диаметра.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр

ПКТБА-С-4

Максимальное усилие зажима, т

2000

Мин./макс. расстояние между подвижной и неподвижной
траверсами, мм

500/3500

Расстояние между штангами, мм

1850
