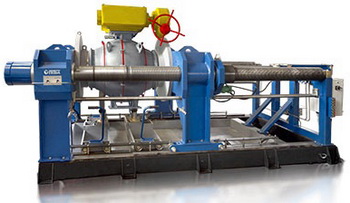

ПКТБА-С-3 Cтенд для пневматических и гидравлических испытаний трубопроводной арматуры DN 150...1000 мм в горизонтальном положении

НАЗНАЧЕНИЕ:
Испытания на прочность и плотность материала корпусных деталей;
Испытания на герметичность затвора;
Испытания на герметичность относительно внешней среды (в т. ч. сальникового уплотнения).

ИСПЫТЫВАЕМЫЕ ИЗДЕЛИЯ:
Задвижки;
Шаровые краны;
Запорные клапаны (вентили);
Обратные клапаны;
Дисковые затворы;
Пробковые краны.

DN, мм	Максимальное испытательное давление, МПа
	9,6	15,0	18,75	24,0	37,5	45,0
150...400	х	х	х	х	х	х
500	х	х	х	х	х
600	х	х	х	х
700	х	х	х
800	х	х
1000	х

ТИП ПРИСОЕДИНЕНИЯ ИСПЫТЫВАЕМОГО ИЗДЕЛИЯ:

Фланцевый;
Под приварку.

ДОСТОИНСТВА УСТАНОВКИ:

-Силовая гидравлика зажимного устройства работает без воды (от масляной насосной станции), что
увеличивает срок службы стенда.
-Проверка арматуры на герметичность затвора с обеих сторон не требует переустановки испытываемой арматуры,
что значительно сокращает время на проведение испытаний.
-В стенде применяется специальная система для удаления воздуха из испытываемого изделия, что повышает безопасность, производительность, достоверность полученных данных и избавляет от необходимости в дополнительном стравливании воздуха.
-Стенд оснащен поддоном для сбора воды.
-Применение рукавов высокого давления с быстроразъемными соединениями (БРС) позволяет
существенно сократить время на подготовку к испытаниям.
-Стенд быстро настраивается под строительную длину арматуры за счет наличия траверсы с гидроприводом.
-Благодаря применению запатентованной конструкции самоуплотняющихся заглушек при проведении испытаний
отсутствует осевое сжатие, что обеспечивает достоверность испытаний, предохраняет арматуру от деформации и увеличивает срок службы арматуры.
-Все элементы, контактирующие с водой, являются коррозионностойкими.
-Стенд комплектуется сменными заглушками для испытания бесфланцевой арматуры.
-Это освобождает оператора от необходимости приваривания (привинчивания на шпильках) заглушек к патрубкам и
сокращает до 30 минут процесс их замены.
-Для облегчения работы на стенде процесс установки и испытания полностью механизирован (не требует
больших трудозатрат при работе с большой арматурой).

Для уменьшения времени заполнения арматуры испытательной средой используются линии увеличенного диаметра.

ДОПОЛНИТЕЛЬНО РЕКОМЕНДУЕМ:

Параметр	ПКТБА-С-3
Максимальное усилие зажима, т	925
Мин./макс. расстояние между подвижной и неподвижной траверсами, мм	500/2500
Расстояние между штангами, мм	1430
