  3. Упрощенный стенд для гидравлических испытания ПВО Ду 50-235 СТИ-1-5т

Упрощенный стенд для гидравлических испытания ПВО Ду 50-235 СТИ-1-5т

ПОИСК

Упрощенный стенд для гидравлических испытания ПВО Ду 50-235 СТИ-1-5т Упрощенный стенд для гидравлических испытания ПВО Ду 50-235 СТИ-1-5т

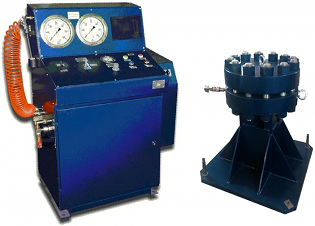

Представляет собой сварную конструкцию в виде стоек с опорными плоскостями . Нижняя плоскость крепится к фундаменту. К верхней плоскости болтами крепится нижняя заглушка с каналом подвода испытательной среды. На неё, через уплотнительную прокладку, устанавливается испытываемое изделие и крепится шпильками и гайками. К верхнему патрубку испытываемого изделия, через уплотнительную прокладку, шпильками и гайками крепится верхняя заглушка.

Комплекс предназначен для проведения гидравлических испытаний на прочность и плотность материала корпусных деталей, на герметичность затвора, на герметичность по отношению к внешней среде, следующего нефтепромыслового оборудования

Противовыбросового оборудования (ПВО) по ГОСТ 13862;
Шаровых кранов (КШ), обратных клапанов (ОК), и других элементов ПВО.

Испытательный комплекс для противовыбросового оборудования состоит из следующих составных частей

Стенд-пьедестал для испытания ПВО
Стенд-пьедестал для испытания КШ и др. элементов ПВО
Пневмогидравлическая насосная станция Рраб до105,0 Мпа
Гидравлическая станция для откр/закр. ПВО Рраб до12,0 Мпа – станция гидропривода плашек
Установка оборотного водоснабжения (станция оборотного водоснабжения)-2шт.
Ограждение защитное (поставляется по желанию Заказчика).
Сменные ответные переводники(заглушки) на каждый типоразмер ,
Крепеж,
Уплотнительные кольца,
Пневмогайковерт. (с комплектом сменных головок под болтовые соединения всех типов испытываемого оборудования).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип присоединения

Фланцевое, до 105,0 МПа по ГОСТ 28919-91

Испытываемые изделия

ПВО, КШ, ОК, задвижки ЗМС и ЗМГ, блоки глушения и дросселирования

Габаритные размеры базовой модели без сменных частей – не более

500х150х500

Масса стенда

Не более- 1000кг

Подача испытательной среды в испытываемые полости

Поочередная при помощи РВД длиной 5 м, с БРС
