Терморегулятор прямого действия недистанционный РТП32-65
Терморегулятор прямого действия недистанционный, предназначен для автоматического регулирования температуры масла в системе смазки дизелей типа М50.
Терморегулятор изготавливается в исполнении В категории 3 и 5 по ГОСТ 15150-69.
Технические требования
Диаметр условного прохода DN, мм 32
Регулируемая среда смесь масла с присадками на основе маслаМС-20
Рабочее давление PN, МПа 0,3
Пропускная способность на регулируемой среде при рабочей
температуре KN, не менее, т/ч 12
Нерегулируемая протечка через закрытый клапан на регулируемой среде при рабочей температуре, не более, т/ч 0,1
Пределы регулирования температуры, °C 55-65
Зона пропорциональности, °C, не более 8
Температура начала закрытия клапана,°C 55+0,2
Нечувствительность терморегулятора,°C, не более 2
Постоянная времени, с, не более 100
Терморегулятор выдерживает температуру регулируемой среды 110°C в течении 10 мин.
Ресурс работы терморегулятора не менее 10000 часов.
Терморегулятор изготавливается по ТУ 25. 02-723-74. Код ОКП 42 1881 0531 01.
Терморегулятор имеет устройство настройки температуры регулируемой среды в пределах ±5°C и устройство ручного регулирования температуры при выходе термодатчика из строя на всех режимах под нагрузкой. При выходе из строя термосистемы терморегулятор направляет весь поток масла через холодильник.

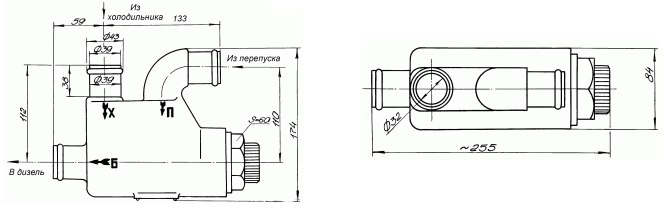

Габаритные и присоединительные размеры
