Задвижки клиновые штампосварные с выдвижным шпинделем DN 150...1500 мм
Назначение:
Применяются в качестве запорного устройства на трубопроводах, транспортирующих
- воду, пар и другие невзрывопожароопасные, нетоксичные среды, нейтральные по отношению к материалу основных деталей изделия, при температуре до + 300°С;
- воздух и другие невзрывопожароопасные, нетоксичные газообразные среды, нейтральные по отношению к материалу основных деталей изделия, при температуре до + 300°С;
- природный газ (без содержания сероводорода) и другие взрывопожароопасные, токсичные газообразные среды, нейтральные по отношению к материалу основных деталей изделия, при температуре до + 300°С.
Задвижки клиновые штампосварные с выдвижным шпинделем
Особенности конструкции
1. Полнопроходность задвижки обеспечивает возможность беспрепятственного перемещения по трубопроводу очистных и диагностирующих устройств.
2. Коррозионностойкая наплавка на уплотнительных поверхностях колец корпуса и клина повышают надежность и увеличивают срок службы изделия.
3. Клин задвижки способен самоустанавливаться по уплотнительным кольцам корпуса, обеспечивая большую стабильность показателей герметичности изделия.
4. Корпусные детали выполнены оребренными для повышения жесткости под воздействием давления рабочей среды
5. Подшипники качения в бугельном узле снижают усилия на приводном устройстве и упрощают процесс эксплуатации задвижки.
6. Кольца сальникового узла из терморасширенного графита снижают фрикционный износ шпинделя и увеличивают долговечность сальникового уплотнения.
По сравнению с литыми или коваными задвижками на аналогичные параметры рабочей среды изделия имеют меньшие параметры по строительной длине и массе. Благодаря этому задвижки могут использоваться в стесненных условиях с минимальным количеством опор для трубопровода.

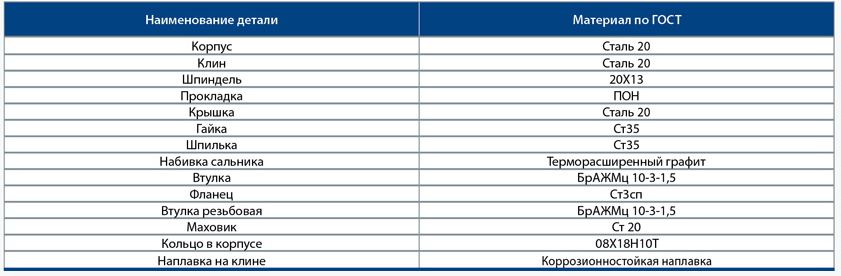

Материалы основных деталей
Возможно изготовление штампосварных задвижек из коррозионностойких сталей (08Х18Н10Т, 10Х17Н13М3Т и других).
Требования к выбору приводного устройства
Управление задвижками осуществляется при помощи электропривода или гидропривода. По желанию заказчика возможна комплектация изделий приводами любых отечественных и зарубежных фирм-изготовителей.

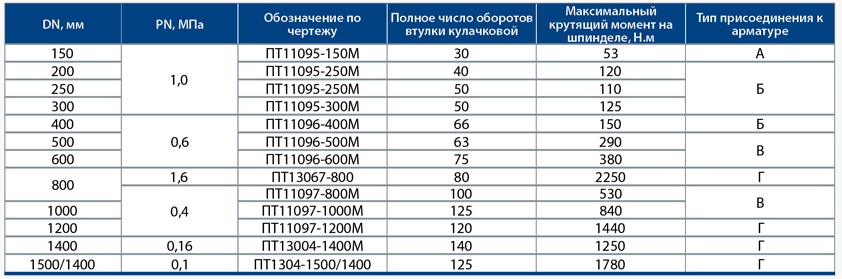

Требования к выбору электроприводов
Технические характеристики
Обеспечение герметичности
Класс герметичности задвижек по ГОСТ Р 54808-2011: «В», «С», «D».
По требованию заказчика задвижки могут быть выполнены в соответствии с классом герметичности «А» (без видимых протечек) на момент приемо-сдаточных испытаний.
Уплотнение в затворе осуществляется по схеме «металл-металл».
Герметичность задвижек по отношению к внешней среде в соединении «корпус-крышка» обеспечивается плоской прокладкой, по шпинделю – сальниковым узлом.
Климатическое исполнение по ГОСТ 15150-69: «У»; «Т»; «ХЛ».
Категория размещения задвижек - 1 по ГОСТ 15150-69.
По требованию заказчика возможно изготовление задвижек в иных климатических исполнениях и с иной категорией размещения.
Установочное положение задвижек на трубопроводе: любое, кроме электроприводом (маховиком) вниз.
Рекомендуемое положение – вертикальное, приводом вверх.
При установке задвижек в наклонном положении (угол наклона от вертикальной оси свыше 15°) рекомендуется установка опор (подпорок) под бугельный узел задвижек.
Направление подачи рабочей среды: любое.
Присоединение к трубопроводу:
фланцевое (присоединительные фланцы арматуры могут изготавливаться по ГОСТ 12815-80 или ГОСТ Р 54432-2011, а также по иным стандартам, указанным заказчиком);
под приварку для ПТ13067-800 (разделка кромок выполняется под трубу заказчика).
По требованию заказчика фланцевые исполнения задвижек могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
Вид установки
Задвижки могут изготавливаться для надземной или колодезной установки. При колодезной установке возможна их комплектация изделий удлинительными колоннами для вынесения приводного устройства на высоту, указанную заказчиком.
Назначенный срок службы – 10 лет (30 лет для ПТ13067-800).
