Затворы регулирующие (регуляторы давления) DN 350…700 мм
Назначение
Затворы регулирующие (регуляторы давления) эксплуатируются в составе систем автоматического регулирования на НПС и предназначены для поддержания давления на заданных участках трубопровода путем дросселирования потока рабочей среды.
Рабочая среда: товарная нефть, нефтепродукты с температурой от - 20°С до + 80°С .
В нефти могут присутствовать механические примеси в виде песка и окалины с размерами до 5 мм в поперечнике, с твердостью до 7 по шкале Мооса. Возможно наличие конгломератов из частиц, связанных нефтяными остатками.
Особенности конструкции
Затворы регулирующие (регуляторы давления)- Закрепленный на валу диск вращается, увеличивая или уменьшая угол поворота и, соответственно, объем проходящей рабочей среды в течение времени.
- Изделия обеспечивают плавное регулирование давления в диапазоне положения диска от 15° до 75° относительно положения «закрыто».
- Регуляторы имеют меньшие массогабаритные характеристики по сравнению с другой арматурой, предназначенной для аналогичных параметров рабочей среды. Это позволяет использовать их в стесненных условиях с минимальным количеством опор для трубопровода.
- В бугельном узле используются подшипники качения, которые снижают усилия на приводном устройстве и облегчают процесс регулирования потока.
- Плавное регулирование давления достигнуто за счет использования диска особой формы.

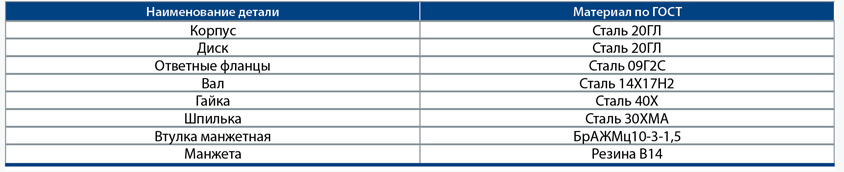

Материалы основных деталей
Требования к выбору приводного устройства
Управление регуляторами осуществляется с помощью электропривода. При этом обеспечиваются расходные характеристики в зависимости от DN и угла поворота диска. По желанию заказчика возможна комплектация изделий приводами любых отечественных и зарубежных фирм-изготовителей.

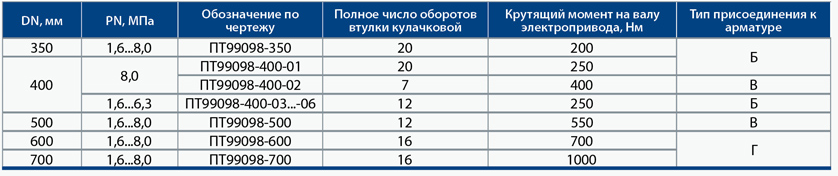

Требования к выбору электроприводов
Технические характеристики
Обеспечение герметичности
Герметичность затворов по отношению к внешней среде в соединении «корпус-фланец» (по оси) обеспечивается резиновыми манжетами.
Климатическое исполнение по ГОСТ 15150: «У»; «ХЛ»; «УХЛ».
Категория размещения затворов - 1 по ГОСТ 15150.
Исполнение затворов по 12-балльной шкале сейсмической интенсивности MSK-64 ГОСТ30546.1:
несейсмостойкие; сейсмостойкие; повышенной сейсмостойкости.
Установочное положение регуляторов: на горизонтальном трубопроводе с горизонтальным расположением вала затвора (с отклонением от горизонтальной оси до 4° в вертикальной плоскости, перпендикулярной оси трубопровода).
Направление подачи рабочей среды: согласно маркировке на регуляторе.
Присоединение к трубопроводу: фланцевое, тип корпуса изделия – стяжной между фланцами трубопровода.
Расходная характеристика - равнопроцентная.
Назначенный срок службы изделий – 30 лет.
