Затворы обратные DN 150...1000 мм
DN 150...1000 мм
PN 2,5...8,0 МПа
Стандарт: ГОСТ
Назначение
Применяются в качестве запорного устройства на трубопроводах, транспортирующих
воду, пар и другие невзрывопожароопасные и нетоксичные среды;
нефть, нефтехимические продукты, синтетические масла и другие взрывопожароопасные и токсичные жидкие среды.
Температура рабочей среды: до +300 ºС / до +425ºС
Особенности конструкции
Коррозионностойкая наплавка уплотнительных поверхностей корпуса и диска повышают надежность изделий и длительность их срока службы.
Управление затвором осуществляется потоком рабочей среды: при отсутствии давления или наличии обратного потока рабочей среды диск поворачивается на оси, опускается на уплотнительную поверхность седла корпуса (под собственным весом, весом противовеса или под действием обратного потока среды) и перекрывает проходное сечение затвора, создавая препятствие обратному потоку среды.
Применение в конструкции затворов ПТ44151-300 и ПТ44152-150, 200 стяжных фланцев обеспечивает высокую степень ремонтопригодности изделий, упрощает процесс обслуживания арматуры.

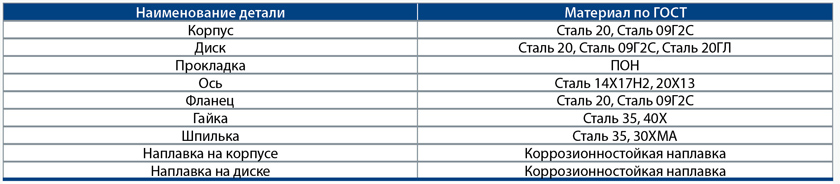

Материалы основных деталей
Технические характеристики
Обеспечение герметичности
Уплотнение в затворе осуществляется по схеме «металл-металл».
Герметичность затворов по отношению к внешней среде в соединении «корпус-фланец» (по оси) обеспечивается плоской прокладкой из терморасширенного графита.
Климатическое исполнение по ГОСТ 15150: «У»; «ХЛ».
Категория размещения затворов - 1 по ГОСТ 15150.
По требованию заказчика возможно изготовление затворов в иных климатических исполнениях.
Установочное положение затворов на трубопроводе:
на горизонтальном трубопроводе: основанием вниз;
на наклонном трубопроводе (угол наклона не более 15º): входным патрубком вниз, при этом ось вращения диска должна быть расположена горизонтально.
Направление рабочей среды: под диск.
Присоединение к трубопроводу:
под приварку (по требованию заказчика возможно изготовление затворов с фланцевым присоединением);
стяжное между фланцами трубопровода (для ПТ44152 и ПТ44151).
По требованию заказчика фланцевые исполнения затворов могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
