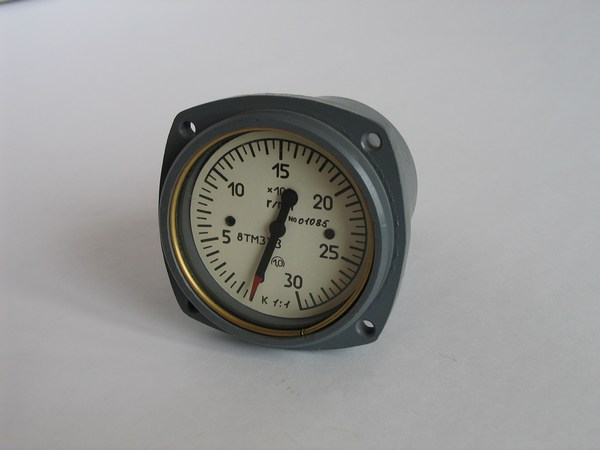

Тахометры магнитоиндукционные 8 ТМ

Тахометры магнитоиндукционные 8 ТМ

Назначение:

Тахометры предназначены для непрерывного измерения частоты вращения частей машин и механизмов.
Подсоединение тахометров осуществляется через пружинную муфту при жестком креплении к объекту или через гибкий вал с креплением к объекту посредством амортизаторов.
Тахометры магнитоиндукпионные типа 8ТМ предназначены для непрерывного измерения частоты вращения частей машин и механизмов.

1. Преобразование частоты вращения вала в угловое перемещение стрелки магнитоиндукционным измерительным узлом основано на взаимодействии магнитного поля вращающихся магнитов с индукционными токами, наведенными этим полем в чувствительном элементе.
2. Тахометр магнитоиндукционный состоит из измерительного механизма и привода, смонтированных в корпусе.
3. Тахометры магнитоиндукционные с односторонней шкалой выпускаются с левым направлением вращения приводного вала. Под левым вращением приводного вала понимается его вращение против часовой стрелки, если смотреть на тахометр со стороны привода.

1. Перед установкой тахометра магнитоиндукционного на объект необходимо убедиться в свободном вращении вала тахометра при вращении его от руки.
2. Тахометр жестко крепится на объекте четырьмя винтами.
3. Запрещается производить подключение тахометра к вращающемуся валу объекта.
4. Проведение ремонта по истечении гарантийного срока эксплуатации осуществить на специализированных ремонтных предприятиях. Поставка запчастей – по действующему каталогу при наличии фондов, ремонтной документации по согласованию с предприятием-изготовителем.

Основные технические характеристики

Допускаемая основная погрешность тахометра, %, не более:

в пределах рабочего диапазона измерения ±1;
в остальной части шкалы (для тахометров с односторонней шкалой - от верхнего предела измерения; для тахометров с двусторонней шкалой - от суммы верхних пределов измерения) ±1,5.

Способ подсоединения тахометра к объекту измерения:

пружинной муфтой с посадочным диаметром хвостовика - 25 или 40 мм;
гибким валом.

Направление вращения приводного вала тахометра:

для тахометров с односторонней шкалой - левое или правое (за левое вращение приводного вала тахометра принимается вращение его против часовой стрелки, а за правое - по часовой стрелке, если смотреть на тахометр со стороны приводного вала);
для тахометров с двусторонней шкалой - двустороннее.

Климатические исполнения тахометров:

У3 - но для работы при температуре от минус 60 до плюс 60 °С и относительной влажности до 80%;
Т3 - но для работы при температуре от минус 10 до плюс 55 °С и относительной влажности до 80%.
Масса тахометра (без учета гибкого вала) не более 1,4 кг.

Исполнение тахометра	Диапазон измере- ния, об/мин	Рабочий диапазон измерения, об/мин	Коэффициент тахометра	Максимальная частота вращения приводного вала тахометра, об/мин	Тип шкалы	Цена деле- ния, об/мин
ТМ 0,5	25-500	150-500	2:1, 4:1	1000, 2000	односторонняя	5
					двусторонняя	10
ТМ 0,75	40-750	250-750	2:1, 4:1	1500. 3000	односторонняя	10
ТМ 1	50–1000	300–1000	1:1, 2:1	1000, 2000	односторонняя	10
					двусторонняя	20
ТМ 1,5	75–1500	450–1500	1:1, 2:1	1500, 3000	односторонняя	20
ТМ 2	100–2000	600–2000	1:1, 1:2	2000, 1000	односторонняя	20
					двусторонняя	50
ТМ 2,5	125–2500	750–2500	1:1	2500	односторонняя	25
ТМ 3	150–3000	900–3000	1:1	3000	односторонняя	50
ТМ 4	200–4000	1200–4000	1:1, 1:2, 1:4	4000, 2000, 1000	односторонняя	50
					двусторонняя	100
ТМ 6	300–6000	1800–6000	1:3	2000	односторонняя	50
					двусторонняя	200
ТМ 8	400–8000	2400–8000	1:4	2000	односторонняя	100
					двусторонняя	200
ТМ 12	600–12000	3600–12000	1:6	2000	односторонняя	100
					двусторонняя	400
ТМ 16	800–16000	4800–16000	1:8	2000	односторонняя	200
					двусторонняя	400
