Датчики-реле давления ДЕМ-102 РАСКО и датчики-реле разности давлений ДЕМ-202 РАСКО
Назначение:
Датчики-реле давления предназначены для контроля и регулирования давления в системах сигнализации, защиты и управления дизелей, систем тепловозов, холодильных установках и других системах, изготавливаемых для нужд народного хозяйства и релейного регулирования давления и разности давлений рабочей среды путем размыкания или замыкания электрических контактов.
ДЕМ-102 РАСКО также как и ДЕМ-202 РАСКО предназначены для контроля и двухпозиционного регулирования давления (разности давлений) жидких и газообразных сред.
Применяются в котельных, тепловых пунктах, системах отопления, вентиляции и кондиционирования, для автоматизации насосных, компрессорных и холодильных установок, а также регулирования технологических процессов в различных отраслях промышленности.
Рабочая среда: вода, воздух, масла, хладоны и другие жидкости и газы, неагрессивные по отношению к сталям и медным сплавам.
Отличаются высокой устойчивостью к внешним воздействующим факторам (ударам, вибрации, качке, попаданию внутрь пыли и воды, воздействию соляного (морского) тумана, плесени и т.п.), а также высокой коммутационной стойкостью электрических контактов.
Общие сведения:
Зона возврата в приборах ДЕМ-102 РАСКО направлена в сторону понижения давления относительно уставки. При повышении давления и достижении значения, соответствующего уставке, контакты 1−5 должны размыкаться, а контакты 1−3 — замыкаться; при понижении давления на величину зоны возврата контакты 1−5 должны замыкаться, а 1−3 — размыкаться.
Зона возврата в приборах ДЕМ-202 РАСКО направлена в сторону повышения давления относительно уставки. При понижении давления и достижении значения, соответствующего уставке, контакты 1−5 должны замыкаться, а контакты 1−3 — размыкаться; при повышении давления на величину зоны возврата контакты 1−5 должны размыкаться, а контакты 1−3 замыкаться.
Приборы, условное обозначение которых заканчивается цифрой 1, должны иметь сальниковый ввод кабеля; приборы, условное обозначение которых заканчивается цифрой 2, должны иметь электрический соединитель по DIN43650 C.
Коммутационная способность контактов:
- напряжение переменного тока 127…380 В частотой 50 (60) Гц, при сos(φ)>0,6 коммутируемый ток не более 6 А;
- напряжение постоянного тока 24…220 В, при минимальном токе 0,05 А коммутируемая мощность 60 Вт;
Комплектность поставки: прибор, паспорт, присоединительные гайки с ниппелем, по отдельному заказу ком-плектуется импульсными трубками наружным диаметром Ø=6мм, монтажными комплектами КМ1 или КМ2.

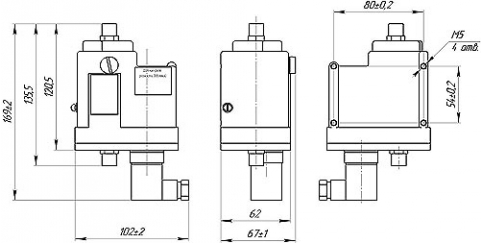

Основные технические характеристики
| Условное обозначение прибора | Пределы уставки, МПа | Зона возврата, МПа | Максимальное давление, МПа |
| ДЕМ-102РАСКО-01-2
ДЕМ-102РАСКО-01-1 | –0,065…0,6 | 0,06—0,4 | 2,2 |
| ДЕМ-102РАСКО-02-2
ДЕМ-102РАСКО-02-1 | 0,1…1 | 0,1…0,3 | 2,5 |
| ДЕМ-102РАСКО-03-2
ДЕМ-102РАСКО-03-1 | 0,5…2 | 0,2—0,5 | 4 |
| ДЕМ-102РАСКО-05-2
ДЕМ-102РАСКО-05-1 | 0,5—3 | 0,3…1 | 4 |
| ДЕМ-202РАСКО-01-2
ДЕМ-202РАСКО-01-1 | 0,055…0,5 | 0,05 | 2,2 |
| ДЕМ-202РАСКО-02-2
ДЕМ-202РАСКО-02-1 | 0,02...0,2 | 0,03 | 2,2 |
