Клапан отсечной сальниковый с мембранным исполнительным механизмом (МИМ) 22с15п, 22лс15п, 22нж15п1 PN 1,6 МПа (16кгс/см2) 22с32п, 22лс32п, 22нж32п1 PN 2.5 МПа (25 кгс/см2) DN 15, 20, 25, 32, 40, 50, 80, 100, 150 мм

Наименование

22с32п, 22с15п

22лс32п, 22лс15п

22нж32п1, 22нж15п1

Корпус, крышка

Сталь 25Л

Сталь 20ГЛ

Сталь 12Х18Н9ТЛ

Шток

20Х13

12Х18Н9Т

Золотник

20Х13

12Х18Н9Т

Уплотнитель золотника

Фторопласт - 4

Набивка сальника

графлен

Фторопласт-4

Уплотнение по штоку

сальниковое

Диаметр номинальный, DN, мм

15

20

25

32

40

50

80

100

150

Давление номинальное PN, Мпа (кгс/см²⁾

2,5 (25); 1,6 (16)

Ход штока, мм

6

8

8

8

16

16

25

30

40

Условное давление управляющего воздуха, МПа (кгс/см²)

0,25 (2,5)

Тип клапана

нормально закрытый (НЗ), нормально открытый (НО)

Перепад давлений не более, МПа (кгс/см²)

0,6 (6)

Время срабатывания не более, сек.

1 секунды

Герметичность затвора

Класс “А” по ГОСТ 9544-2005

Температура окружающей среды, ºС

22с32п, 22нж32п1, 22с15п, 22нж15п1

от - 40 до + 40

22лс32п, 22лс15п

от – 60 до + 40

Температура рабочей среды, ºС

до + 150

Характеристика рабочей среды

22с32п, 22лс32п, 22с15п, 22лс15п

Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли вещества. Жидкие и газообразные среды, по отношению к которым применяемые материалы коррозионностойки.

22нж32п1, 22нж15п1

Воздух, вода, щелочь, перекись водорода, рассол (водный раствор Ca Cl2), азот. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли вещества. хлористый водород-29%, винилхлорид-64% и другие среды по отношению к которым применяемые материалы коррозионностойки.

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

по ГОСТ 12815-80 исп.1,2,3,4,5,8,9 ряд 2

Масса (кг), без фланцев и доп. блоков

29

31

34

37

45

47

69

92

135

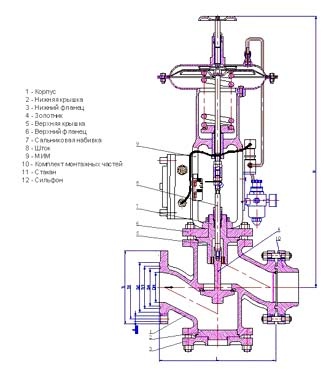

Таблица-фигура

PN, МПа

DN, мм

Размеры, мм

D

D1

D2

D3

D4

d

n

H

L

22с32п, 22лс32п, 22нж32п1

2,5

15

95

65

47

40

28

14

4

740

130

20

105

75

58

51

35

14

4

770

150

25

115

85

68

58

42

14

4

770

160

32

135

100

78

66

50

18

4

770

180

40

145

110

88

76

60

18

4

835

200

50

160

125

102

88

72

18

4

855

230

80

195

160

133

121

105

18

8

855

310

100

230

190

158

150

128

22

8

860

350

150

300

250

212

204

182

26

8

875

480

22с15п, 22лс15п, 22нж15п1

1,6

15

95

65

47

40

28

14

4

740

130

20

105

75

58

51

35

14

4

770

150

25

115

85

68

58

42

14

4

770

160

32

135

100

78

66

50

18

4

770

180

40

145

110

88

76

60

18

4

835

200

50

160

125

102

88

72

18

4

855

230

80

195

160

133

121

105

18

4

855

310

100

215

180

158

150

128

18

8

860

350

150

280

240

212

204

182

22

8

875

480
