Автор:  admin [ 29 янв 2009, 12:45 ]
Заголовок сообщения:  Тяжеловесные ГИГАНТЫ задвижки

В продолжении ветки размещаю задвижку Ду1200 Ру64, не знаю точно производства чьего но экспонат достоин уважения

Вложения:
Тяжеловесные ГИГАНТЫ задвижки / 1200.JPG
91.73 КБ, Просмотров: 56153

Автор:  admin [ 03 фев 2009, 07:03 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Следующий интересный представитель семейства запорной арматуры:

Задвижка 30с919нж Ду700 Ру80, вот скромные характеристики:

Наименование: Задвижка клиновая литая с выдвижным шпинделем
Давление PN, кгс/см2 80
Материал корпуса: углеродистая сталь
Рабочая среда: нефть, нефтепродукты, нефтехимические продукты, синтетические масла, токсичные жидкие среды
Температура рабочей среды, С°: -50 до +90
Тип присоединения: под приварку
Тип привода: электропривод

DN - 700 мм
Масса - 11010 кг

Вот одно НО - задвижка Усть Каменогоская или Пензенская?

Вложения:
Тяжеловесные ГИГАНТЫ задвижки / P1000113.JPG
52.62 КБ, Просмотров: 55883

Автор:  admin [ 04 фев 2009, 10:03 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Всем известная 30ч930бр, но габариты, несмотря на сравнительно легкий вес у этой задвижки впечатляют. Ниже даны краткие характеристики:

Наименование: Задвижка клиновая с невыдвижным шпинделем
Таблица-фигура: 30ч930бр
Номер чертежа: ПТ 12002-1200
Давление PN, кгс/см2 10
Материал корпуса: чугун
Рабочая среда: вода, пар
Температура рабочей среды, С°: до +115
Тип присоединения: фланцевое по ГОСТ 12815-80
Тип привода: электропривод

Масса- 7740 кг.
Диаметр, Ду - 1200 мм

Вложения:
Тяжеловесные ГИГАНТЫ задвижки / P1010030.JPG
83.32 КБ, Просмотров: 55881

Автор:  admin [ 05 фев 2009, 09:20 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Выставляю задвижку которую можно назвать - всем гигантам гигант

Наименование: Задвижка чугунная параллельная дисковая 30ч936бк Ру2,5 ПТПА
Материал корпуса: чугун GGG40
Рабочая среда: коксовый и топливный газ
Температура рабочей среды, С°: до +250
Тип присоединения: фланцевое по ГОСТ 12815-80
Тип привода: электропривод
Диаметр Ду - 2000 мм

Фото задвижки и информация были предоставлены:

ООО "Компания "Армслайдинг"
тел: (351) 7918047, 2362693.


Вложения:
Тяжеловесные ГИГАНТЫ задвижки / PIC_0013.jpg
113.61 КБ, Просмотров: 55796

Автор:  Ильдар Минликаев [ 05 фев 2009, 13:50 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Посмотрите на это чудо!!!

Вложения:
Тяжеловесные ГИГАНТЫ задвижки / _011.jpg
162.07 КБ, Просмотров: 55728

Автор:  Ильдар Минликаев [ 05 фев 2009, 14:02 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Информацию по весу,давлению,диаметру и.т.д постараюсь предоставить в ближайшее время.

Автор:  admin [ 05 фев 2009, 14:33 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Ильдар - это рабочая модель затвора?

Автор:  Ильдар Минликаев [ 05 фев 2009, 14:37 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Если верить моему другу господину Чану, то да.

Автор:  admin [ 05 фев 2009, 14:59 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Ждем описаний! И если не секрет куда такие ставят?

Автор:  Ильдар Минликаев [ 05 фев 2009, 15:12 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Вопрос серьезный.Надо звонить и спрашивать.Мой переводчик появиться в Пекине только в конце февраля.А сам я по китайский кроме как- "ВЕЙ НИХАУ "ничего не знаю.Как только,так сразу.

Автор:  Гость [ 10 фев 2009, 12:57 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

30ч930бр Ду1200 - монумент Пензенскому заводу трубопроводной арматуры

Вложения:
Тяжеловесные ГИГАНТЫ задвижки / 06022009068.jpg
107.93 КБ, Просмотров: 52711

Автор:  зато [ 12 фев 2009, 22:05 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Вот такие выпускал Шахтинский Завод Стальных Конструкций. Масса 11800 кг,
Ду2400. Высота задвижки - 10метров, а энто до четвертого этажа!!!! :shock: :shock: :shock:

Вложения:
Тяжеловесные ГИГАНТЫ задвижки / 2400 весом 11800 шзск шахтинск.jpg
12.4 КБ, Просмотров: 52720

Автор:  Михаил [ 13 фев 2009, 14:34 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

А какой самый большой Ду арматурный вообще был на земле?

Автор:  equipment [ 26 авг 2009, 21:43 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

По гост 28338-89 Соединения трубопроводов и арматура. Проходы условные (размеры номинальные). Ряды.
- максимальный DN 4000 мм

Автор:  ZiC [ 28 авг 2009, 15:43 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Китайский завтор супер, не меньше DN3000, наверняка по стандарту DN4000 именно такие и ставятся! Задвижку трудно себе такую представить!!

Автор:  Подглядел задвижку [ 09 окт 2009, 06:24 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Вот такие вот задвижечки удалось сфотать :)
Ду800 Ру63

Вложения:
Тяжеловесные ГИГАНТЫ задвижки / P9140797.JPG
2.07 МБ, Просмотров: 52659
Тяжеловесные ГИГАНТЫ задвижки / P9140793.JPG
1.99 МБ, Просмотров: 52654
Тяжеловесные ГИГАНТЫ задвижки / P9140792.JPG
1.99 МБ, Просмотров: 52667
Тяжеловесные ГИГАНТЫ задвижки / P9140791.JPG
2.01 МБ, Просмотров: 52658

Автор:  Гость [ 09 окт 2009, 07:49 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Это чьего завода звери?

Автор:  Гость [ 09 окт 2009, 08:26 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Гость писал(а):

Это чьего завода звери?

Усть-Каменогорский арматурный завод. Задвижка шиберная УК19063

Автор:  Гость [ 09 окт 2009, 12:52 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

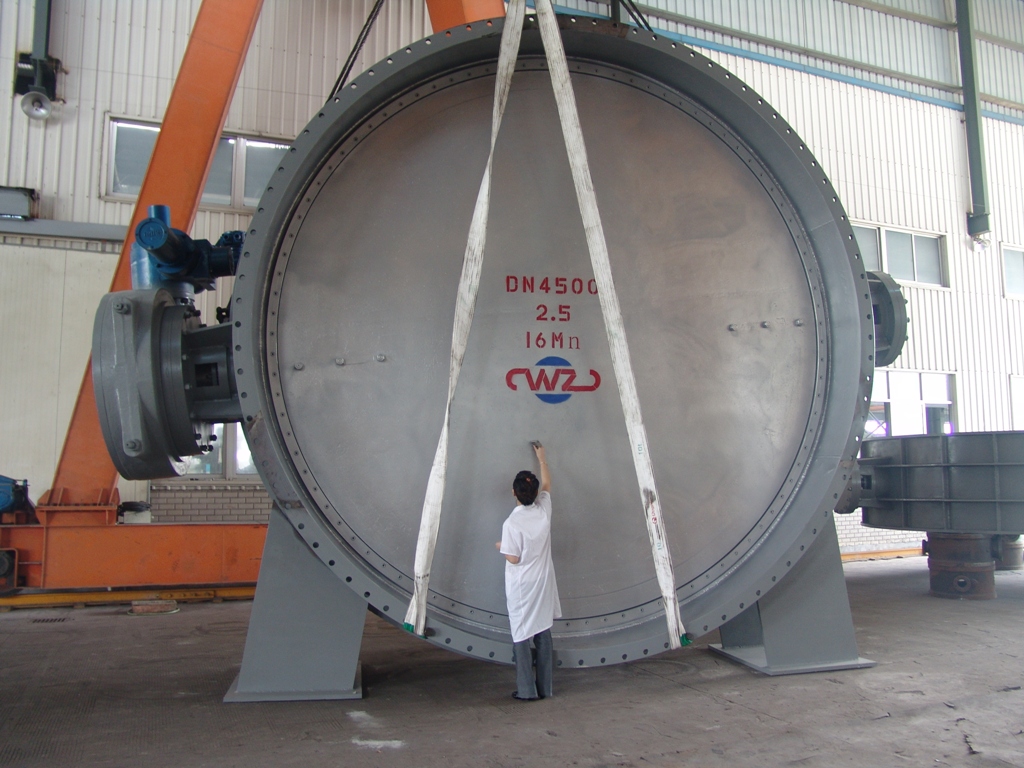

Ду5000

Вложения:
Тяжеловесные ГИГАНТЫ задвижки / DSC00361.JPG
2.61 МБ, Просмотров: 52674

Автор:  MAW [ 13 окт 2009, 02:30 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

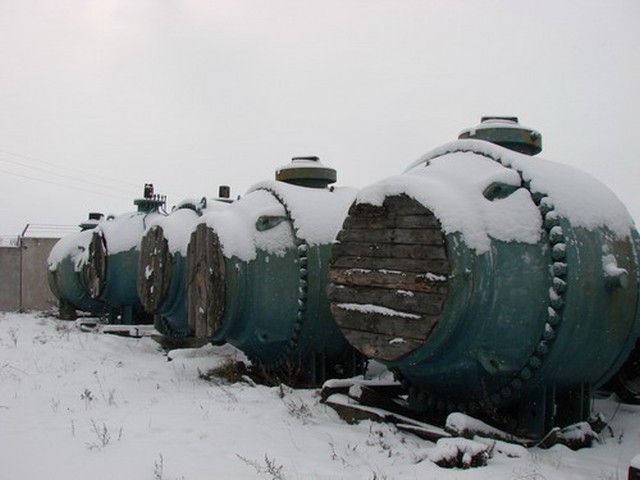

Круто ,но есть и в отечестве не маленькие :wink:

Вложения:
Тяжеловесные ГИГАНТЫ задвижки / ___________8.jpg
62.91 КБ, Просмотров: 52654

Автор:  MAW [ 13 окт 2009, 02:31 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

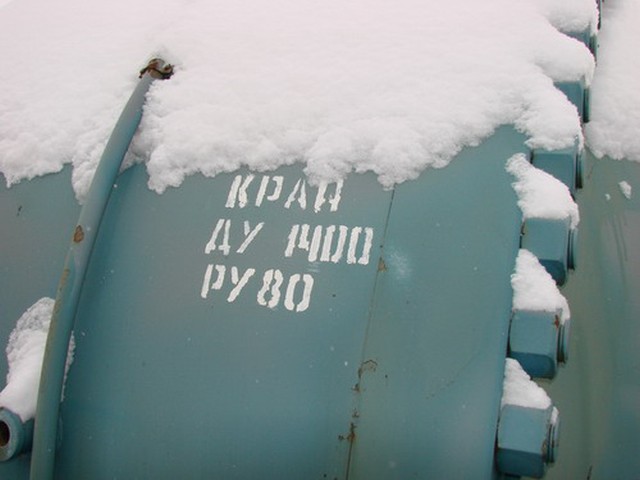

Кстати продаются :wink:

Вложения:
Тяжеловесные ГИГАНТЫ задвижки / ___________4.jpg
53.18 КБ, Просмотров: 52652

Автор:  Aleste777@mail.com [ 13 окт 2009, 08:20 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

У меня две такие стоят!!!

Автор:  notik000 [ 25 мар 2010, 11:08 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Вот наши малышки на машинке)))) Тяжеловесные ГИГАНТЫ задвижки / Изображение 015.jpg
1.07 МБ, Просмотров: 52570

Вложения:
Тяжеловесные ГИГАНТЫ задвижки / Изображение 015.jpg
1.07 МБ, Просмотров: 52570

Автор:  Гость [ 25 мар 2010, 15:26 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Это какого давления и диаметра это чудо техники (обратные клапана?) на последнем фото?

Автор:  notik000 [ 25 мар 2010, 15:36 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Затвор обратный ( полный аналог ПТПА) ду1000 ру10, единственное преимущество гумирование внутренней поверхности.

Автор:  Гость [ 25 мар 2010, 15:39 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

notik000
а кто производитель?

Автор:  notik000 [ 25 мар 2010, 15:48 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

да. это наши.

Автор:  Sergik [ 25 мар 2010, 15:51 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

notik000
Конкретика где??? Что за предприятие производит???

Автор:  Гость [ 25 мар 2010, 16:04 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Sergik есть у человека коммерческая тайна пусть останется маленьким женским секретом sm_37

Автор:  notik000 [ 25 мар 2010, 16:10 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

серж))) я смотрю Вы так и не догадались кто я....)) sm_4
тогда не нужно))))

Автор:  notik000 [ 25 мар 2010, 16:11 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Гость писал(а):

Sergik есть у человека коммерческая тайна пусть останется маленьким женским секретом sm_37

на личку если интересно пишите))))

Автор:  notik000 [ 03 июн 2010, 15:18 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

30c946нж ду 800 Тяжеловесные ГИГАНТЫ задвижки / DSCN2561.JPG
378.86 КБ, Просмотров: 51372

Автор:  notik000 [ 07 июн 2010, 07:45 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

кому нужна? фото выше....

Автор:  Жорж [ 08 июн 2010, 10:30 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

notik000 писал(а):

кому нужна? фото выше....


30с964нж ду1000 4 штуки надо,есть такие?

Автор:  notik000 [ 08 июн 2010, 12:04 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Заявку такую уже видела.... не к сожалению этого нет, а если поискать, то цыгане могут без документов предложить... сами понимаете ....

Автор:  CjEcho [ 15 фев 2011, 08:32 ]
Заголовок сообщения:  Conical valve DN2000 NP6 (YouTube video)

Вот есть еще видео:



sm_19

Автор:  Maks777 [ 15 фев 2011, 08:52 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

CjEcho
Сноска интересная! )

Автор:  Александр666 [ 15 фев 2011, 09:19 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

CjEcho

Скромности Вам не занимать.

Автор:  Егорка с Дома Пионэров [ 15 фев 2011, 09:52 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Всем салам со здрасте пополам.
Мы скромно выложим 700/16 и 700/63 шибер.)
Между делом в наличии!
Гы-гы-гы.

Вложения:
Тяжеловесные ГИГАНТЫ задвижки / IMG_3914.JPG
335.93 КБ, Просмотров: 51084

Автор:  Maks777 [ 15 фев 2011, 10:25 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Егорка с Дома Пионэров
По моему это комок снега! sm_42

Автор:  CjEcho [ 03 июн 2011, 08:35 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Александр666 писал(а):

CjEcho

Скромности Вам не занимать.


Спасибки! ;)

Автор:  Правда жизни [ 18 июн 2011, 12:36 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

такая хрень стоит на каком-то перекрестке какого-то китайского городка. может видели уже.
там за ней тоже еще одна не маленькая стоит, но сфоткать не успел.

Вложения:
Тяжеловесные ГИГАНТЫ задвижки / IMG_0764---.JPG
2.67 МБ, Просмотров: 50705

Автор:  Vadim [ 04 авг 2012, 01:27 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Вот, че сегодня видел. 1200

Вложения:
Тяжеловесные ГИГАНТЫ задвижки / IMG_0355.JPG
1.79 МБ, Просмотров: 50134

Автор:  denis2475 [ 04 авг 2012, 11:18 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

ЛЕЖАТ В БАЛАШИХЕ?

Автор:  Vadim [ 04 авг 2012, 13:08 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

ога

Автор:  Serjio [ 06 авг 2012, 06:22 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

Vadim
эт что за задвига такая?

Автор:  merkul [ 06 авг 2012, 07:14 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

вот такое есть у нас sm_112

Вложения:
Тяжеловесные ГИГАНТЫ задвижки / Фото-0280.jpg
94 КБ, Просмотров: 49964
Тяжеловесные ГИГАНТЫ задвижки / Фото-0296.jpg
65.61 КБ, Просмотров: 49964
Тяжеловесные ГИГАНТЫ задвижки / Фото-0121.jpg
136.43 КБ, Просмотров: 49964

Автор:  denis2475 [ 06 авг 2012, 08:54 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

МТР ду 1200 старый образец(на байпас сейчас ставят МЗВ) завод ВОДОПРИБОР МОСКВА

Автор:  Vadim [ 07 авг 2012, 10:33 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

denis2475 писал(а):

МТР ду 1200 старый образец(на байпас сейчас ставят МЗВ) завод ВОДОПРИБОР МОСКВА

Опередил)

Автор:  alex.ess [ 20 июн 2013, 14:38 ]
Заголовок сообщения:  Re: Тяжеловесные ГИГАНТЫ задвижки

всем доброго времени суток, вот ещё добавляю в коллекцию пару фото

Вложения:
Тяжеловесные ГИГАНТЫ задвижки / 1361722302-69dc57.jpg
283.84 КБ, Просмотров: 49214
Тяжеловесные ГИГАНТЫ задвижки / 1353873740-944105.jpg
362.93 КБ, Просмотров: 49214

Страница 1 из 2 Часовой пояс: UTC + 3 часа [ Летнее время ]
Powered by phpBB® Forum Software © phpBB Group
https://www.phpbb.com/
