Импульсник 8с Сибэнергомаша работать не может

Импульсный клапан производства СибЭнергоМаша изначально был сконструирован так, что работать он не может. Попробую объяснить, почему и рассказать как наше предприятие ЗАО "Бойлекс МБК" устранила недостатки конструкции. В общем-то, это очень просто.
На рисунке ниже приведена конструкция клапана импульсного тип 8с из каталога "СибЭнергоМаша" 2001 года.

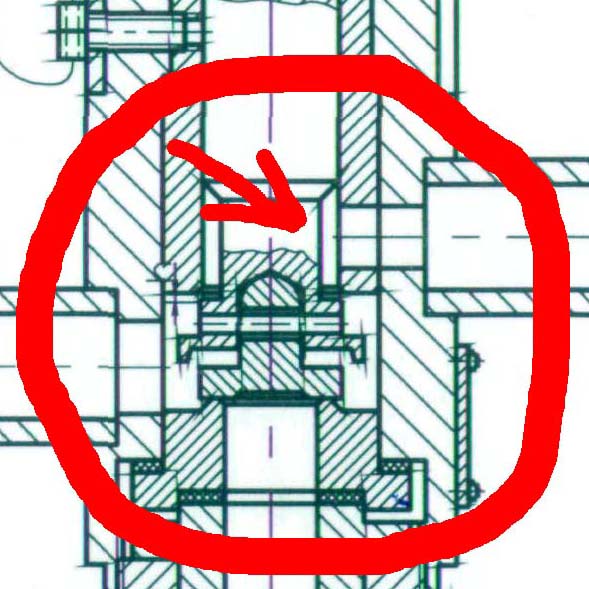

Неработоспособный узел обведен красным.
Чтобы понять, почему не работоспособна конструкция, надо разобраться, как работает импульсный клапан типа 8с.
А работает он так:
1) В импульсном клапане пружина настроена на определенное давление. Когда в системе (трубопроводе) повышается давление, пар начинает давить на золотник и золотник через шток сжимает пружину.
2) Пар должен направиться по патрубку (левый патрубок на рисунке) к ГПК и ГПК сработает.
3) Правый патрубок предназначен для того, чтобы через него небольшие протечки по штоку направлялись в дренаж.

_________________
Ремонт, ревизия, переконсервация арматуры
Производство арматуры (Аналог "СибЭнергоМаш")
ЗАО БОЙЛЕКС

Теперь посмотрим, как устроен клапан производства Сибэнергомаша. (Рисунок ниже)

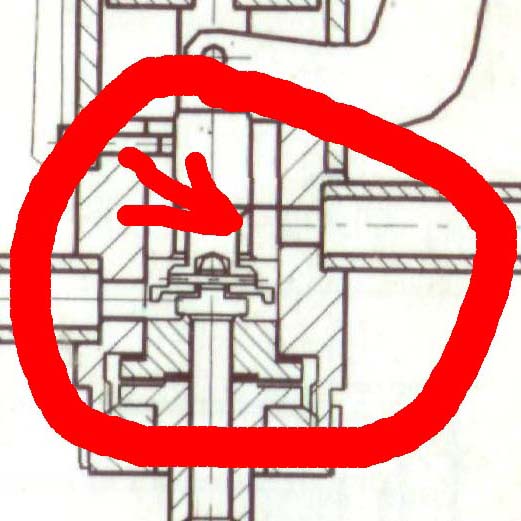

Стрелкой указано неверно сконструированный узел. Обратите внимание: ПАР ВМЕСТО ТОГО, ЧТОБЫ НАПРАВИТЬСЯ К ГПК И "ПОДОРВАТЬ" ЕГО НАПРАВИТЬСЯ ПО ПУТИ МЕНЬШЕГО СОПРОТИВЛЕНИЯ И ЕСТЕСТВЕННО УЙДЕТ В ДРЕНАЖ, ПОТОМУ ЧТО ПАТРУБОК ДРЕНАЖА ЗАНИЖЕН.

На рисунке ниже приведена конструкция клапана импульсного производства Бойлекса:

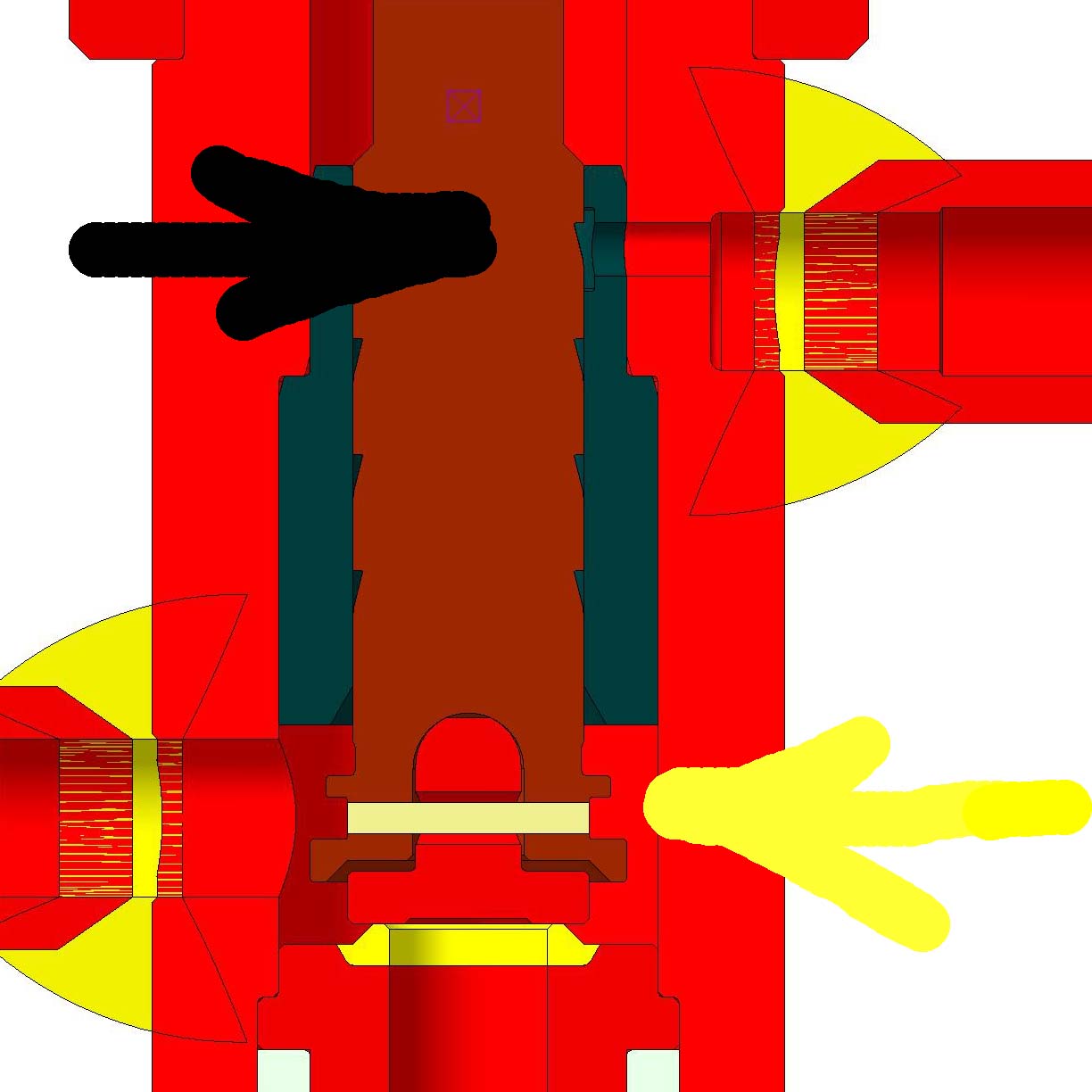

Желтой стрелкой обозначено место, где находится патрубок неработоспособной конструкции Сибэнергомаша, а черной стрелкой указан правильно расположенный патрубок.
Этот патрубок выполнен так чтобы протечки пара, которые не смогло задержать лабиринтное уплотнение "парили" не по штоку, а выходили в дренаж. То есть патрубок должен быть КАК МОЖНО ВЫШЕ и ТЕМ БОЛЕЕ не на уровне золотника.

_________________
Ремонт, ревизия, переконсервация арматуры
Производство арматуры (Аналог "СибЭнергоМаш")
ЗАО БОЙЛЕКС

У нас всегда возникал вопрос, как же справляются на станциях с таким конструктивным браком? Наши догадки о способе устранения конструктивной ошибки подтвердились после посещения объекта, где мы увидели клапан 8с в работе.
ПРОСТО ЭТОТ ПАТРУБОК ЗАВАРИВАЮТ!!!
Таким образом, протечки через шток не отводятся - клапан парит при срабатывании, а дренажный патрубок является "аппендиксом" который просто бесполезен.

Вообще если заварить патрубок все работает нормально. Дело в том, что время срабатывания импульсного клапана незначительно и крайне мало пара проходит через шток. Однако, если уж была задумка отвода протечек через дренаж, то лучше ее до вести до ума. Да и еще немаловажно, что очень сильно затрудняется монтаж - приходится дорабатывать изделие, хотя это задача не монтажников, а конструкторов завода-изготовителя.

_________________
Ремонт, ревизия, переконсервация арматуры
Производство арматуры (Аналог "СибЭнергоМаш")
ЗАО БОЙЛЕКС

Теперь разберемся, как обстоят дела на предприятиях БКЗ и РОУ. К сожалению импульсных клапанов этих предприятий, я не видел вживую, тем более не разбирал и не анализировал. Судить можно только по чертежам, приведенным в каталогах этих предприятий.

Вот чертеж из каталога БКЗ. Это достаточно свежий каталог, изданный в 2008 году

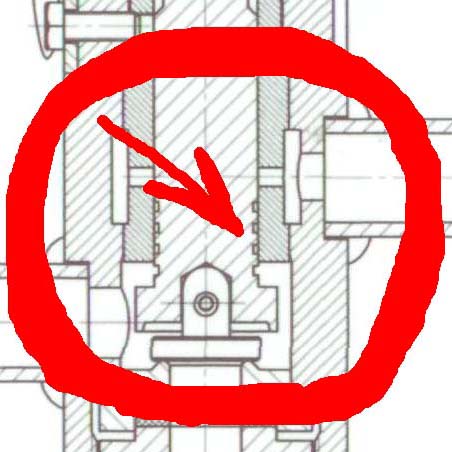

На увеличенном рисунке видно, что проблемное место в конструкции не было устранено.
