| Автор: | notik000 [ 29 июн 2010, 14:42 ] |
| Заголовок сообщения: | Стенд для испытания Электроприводов |
итак, стенд для испытания электроприводов, здесь представлен стенд для БЭМЗских приводов Предназначен для обработки, проверки и настройки муфты крутящего момента и путевых конечных выключателей многооборотных электроприводов. Обеспеченность стенда: -замер величины крутящего момента, развиваемого электроприводом, при закрытии и открытии затвора с возможностью оперативной корректировки; - измерение числа оборотов выходного вала электропривода с возможностью оперативной корректировки; - точность измерений и настроек; - безопасность работы. Конструкция: - стенд для установки различных типов приводов; - тензорезисторные датчики силы; - датчики числа оборотов шпинделя; - пульт управления Технические характеристики: - величина замеряемого крутящего момента, Нм - 1…5 000 - измерение крутящего момента - микропроцессорный силовой терминал с цифровой индификацией - измерение числа оборотов выходного вала - программируемый счетчик импульсов с цифровой индикацией - потребляемая мощность, кВт - ( определяется мощностью испытываемого привода) - питание - 220/380 В 50Гц - число оборотов выходного вала эл/привода, об -1…800 - тип электроприводов - общего назначения - взрывозащищенные 1. Погрешность измерения крутящего момента измерительного канала: «датчик-вторичный прибор» составляет +/- 0,1 … 0,2 кг/м (меньшая погрешность у импортных комплектующих). 2. Номенклатура испытываемых изделий согласовывается в техническом задании. 3. Для измерения крутящего момента испытываемого электропривода установлен один датчик. 4. Пульт управления разделен на две части, одна для малого поста, вторая для большого. 5. Стенд двупостовой позициями со сменной оснасткой для установки различных типов приводов |
|
| Автор: | Гость [ 29 июн 2010, 14:50 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
А есть фото стенда? Как это выглядит в реальности? |
|
| Автор: | notik000 [ 29 июн 2010, 14:55 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
к сожалению пока представить фото не могу.... на днях будет готов стенд на меньшие крутящие моменты, тогда и фото не него выложу..... |
|
| Автор: | Гость [ 29 июн 2010, 15:02 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
Дело в том что когда расписывают оборудование это одно, а вот когда ты видишь оборудование своими глазами то понимаешь что и как там работает |
|
| Автор: | Гость [ 29 июн 2010, 15:02 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
Поэтому будем ждать фото
|
|
| Автор: | notik000 [ 29 июн 2010, 15:07 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
отлично, тогда ждем фото)))) сама буду фотографировать)))) |
|
| Автор: | Sergik [ 29 июн 2010, 15:20 ] | ||
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов | ||
Это будет типа этого
|
|||
| Автор: | Гость [ 29 июн 2010, 15:23 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
 а главное как думаю НАШЕ не импортное!
|
|
| Автор: | Sergik [ 29 июн 2010, 15:28 ] | ||
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов | ||
или этого
|
|||
| Автор: | notik000 [ 29 июн 2010, 15:29 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
Sergik на верхней открытке еще не указал пульт управления.., это просто открытка, а фото как и обещала в ближайщее время... |
|
| Автор: | Sergik [ 29 июн 2010, 15:35 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
notik000 Это из инета рисунки. Я чет не то выложил? |
|
| Автор: | notik000 [ 29 июн 2010, 15:40 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
нет нет, все правильно, просто первый стенд недокомплектован в вашем случае оказался  помимо самого стенда еще и пульт, это чистой воды формальность , не думайте.,)))
|
|
| Автор: | Гость [ 29 июн 2010, 15:45 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
Нет ответьте это наш производитель такое делает? |
|
| Автор: | Sergik [ 29 июн 2010, 15:53 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
Гость Да это делает Российский производитель. Вам нужно импортное? |
|
| Автор: | Гость [ 29 июн 2010, 17:01 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
Нет, за нашего производителя радостно
|
|
| Автор: | Sergik [ 29 июн 2010, 20:59 ] | ||||||
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов | ||||||

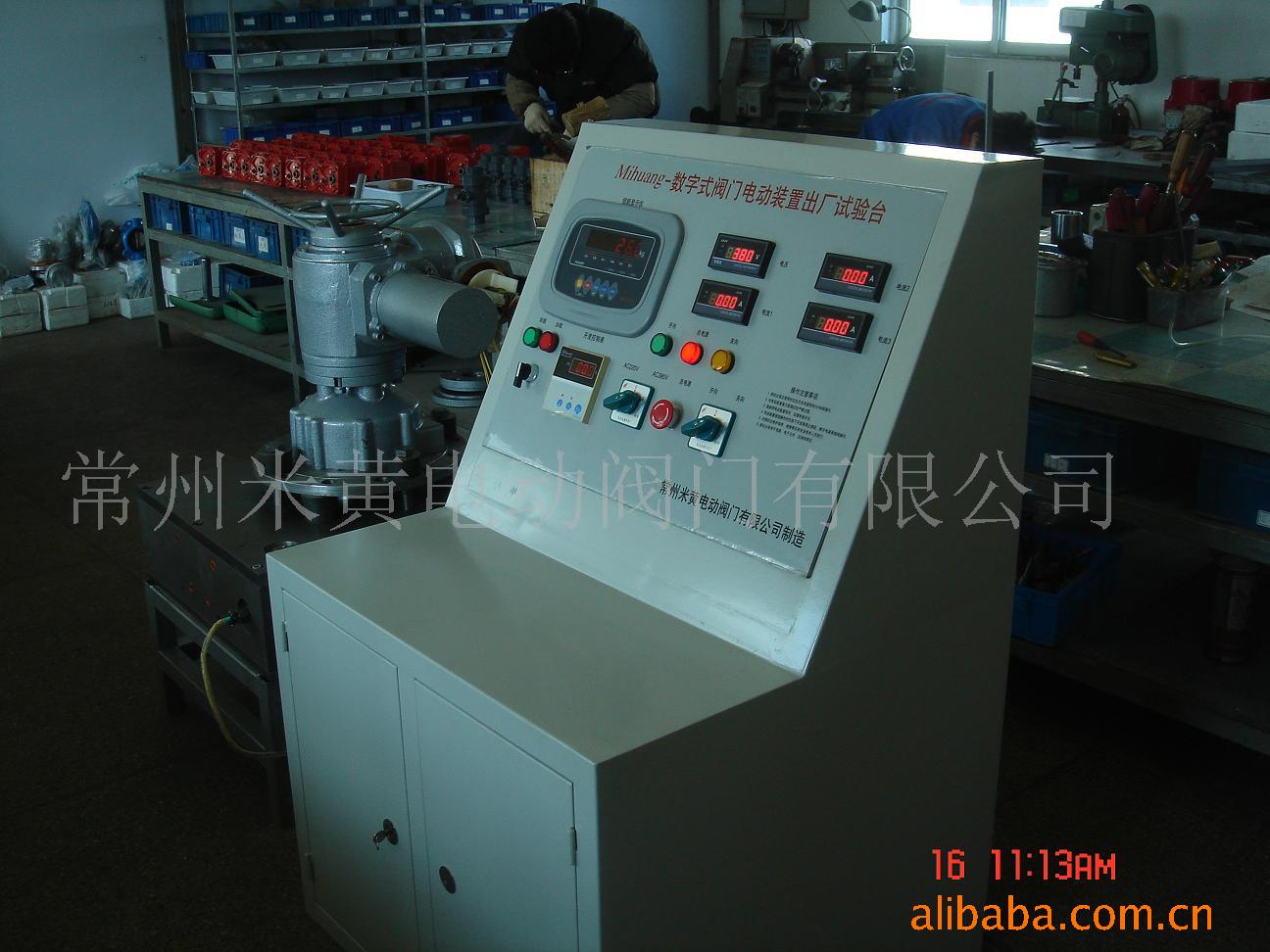

А теперь буржуйское
|
|||||||
| Автор: | Sergik [ 29 июн 2010, 21:41 ] | |||
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов | |||
Теперь инфа по испытательному стенду AUMA
|
||||
| Автор: | spdbirs [ 03 июл 2010, 20:42 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
notic000 дайте пожалуйста ссылку на ваш сайт или ругой источник, где можно было бы посмотреть на вашу продукцию. |
|
| Автор: | Sergik [ 05 июл 2010, 09:08 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
Уважаемый spdbirs что Вас интересует конкретно по продукции. Если стенды для испытания эл.приводом, то инфы не так и много. Эта продукция достаточно специфична, но скину несколько ссылок. Например вот: http://www.spte.ru/articles-part-6.html http://www.auma.com/cms/Priwody/ru/prod ... 31322.html Кроме это выпускает еще ПКТБА (pktba.ru) |
|
| Автор: | Sergik [ 05 июл 2010, 09:09 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
Есть еще и китайские производители. |
|
| Автор: | Sergik [ 05 июл 2010, 10:18 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
Еще можно посмотреть вот эти ТУ: # ТУ 27-02.1-38-2004 Электрические серводвигатели поворотные многооборотные для дистанционного управления с постоянной скоростью перестановки выходной части MODACT MON # ТУ 32-01-2006 Электроприводы вращения однооборотные, взрывобезопасного исполнения с постоянной скоростью перестановки выходной части MODACT MOKP EEx # ТУ 3791-41-07503715-98 Электропривод ЭВИМТА # ТУ 422-99-008-87А Электроприводы для специальной арматуры, находящейся в обслуживаемых помещениях АЭС # ТУ 422-99-008-88А Электроприводы для специальной арматуры, находящейся под оболочкой АЭС Вот здесь: http://www.ngk-rf.ru/gost.asp А если будут вопросы, желательно задавать по конкретнее. |
|
| Автор: | Sergik [ 05 июл 2010, 15:37 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
www.ckba.ru/docs/ST_CKBA_087_OTT.pdf |
|
| Автор: | Ал [ 05 июл 2010, 18:12 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
Кстати СТ ЦКБА который по последней ссылке - Электропривода общие тех.условия уже согласован и доработан, свежую и окончательную версию стандарта можно уже приобрести |
|
| Автор: | Sergik [ 05 июл 2010, 20:36 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
Ал Это вопрос или как? |
|
| Автор: | Sergik [ 05 июл 2010, 20:41 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
УТВЕРЖДЕНЫ НОВЫЕ СТАНДАРТЫ ЦКБА С 01 октября 2010 года вводится в действие стандарт СТ ЦКБА 087 – 2010 «Арматура трубопроводная. Электроприводы. Общие технические требования» Стандарт разработан взамен ОСТ 26-07-596-72 «Электроприводы для трубопроводной арматуры, изготовляемые на экспорт, в том числе в страны с тропическим климатом. Технические требования» и ОСТ 26-07-1144-75 «Электроприводы для дистанционного управления трубопроводной арматурой. Общие технические условия» Стандарт СТ ЦКБА 087-2010 согласован целым рядом предприятий, изготавливающим электроприводы для трубопроводной арматуры: ОАО «АБС ЗЭиМ Автоматизация»; ЗАО «Тулаэлектропривод»; ООО «Сплав-Привод»; ОАО «СКБ СПА»; АО «ЗПА Печки»; ООО НПП «ТЭК», и др. Стандарт СТ ЦКБА 087-2010 устанавливает классификацию электроприводов, технические и конструктивные требования, требования к изготовлению, требования безопасности, правила приемки и методы контроля. Специальные требования установлены для электроприводов для арматуры АЭС, а также для электроприводов, поставляемых на экспорт, в том числе в страны с тропическим климатом. http://www.ckba.ru/news.html?id=55 |
|
| Автор: | notik000 [ 27 июл 2010, 14:58 ] |
| Заголовок сообщения: | Re: Стенд для испытания Электроприводов |
Гсоспода, приношу свои извинения за долгое отсутствие фото стенда... : прошу внимания: СТЕНД ДЛЯ ИСПЫТАНИЯ ЭЛЕКТРОПРИВОДОВ....!
|
|
