| Автор: | КБ МашЭнергоПроект [ 31 мар 2011, 11:20 ] | ||
| Заголовок сообщения: | Обратный осесимметричный клапан (аналог импортного) | ||
Освоили производство обратных осесимметричных клапанов из переходов. Ранее спроектированные межфланцевые с точеным корпусом идут плохо из-за дороговизны, а вот сварные из переходов пошли лучше. Если у кого есть потребность обращайтесь.
|
|||
| Автор: | Сибирячок [ 31 мар 2011, 12:04 ] |
| Заголовок сообщения: | Re: Обратный осесимметричный клапан (аналог импортного) |
клапан сам не подпружиненный что ли? что то на фотке не видно Привет, кстати, что то давно не было тебя! |
|
| Автор: | КБ МашЭнергоПроект [ 31 мар 2011, 14:56 ] |
| Заголовок сообщения: | Re: Обратный осесимметричный клапан (аналог импортного) |
Сибирячок писал(а):   клапан сам не подпружиненный что ли? что то на фотке не видноПривет, кстати, что то давно не было тебя! Привет! Подпружиненны обязательно, просто положение откыто, пружина сжата. |
|
| Автор: | Сибирячок [ 31 мар 2011, 15:34 ] |
| Заголовок сообщения: | Re: Обратный осесимметричный клапан (аналог импортного) |
куда уже поставили и как позиционируете клапаны по цене,- качество как М...д, но чуть подешевле, или конструктивно то же самое, но по цене в два раза дешевле? |
|
| Автор: | КБ МашЭнергоПроект [ 31 мар 2011, 15:48 ] |
| Заголовок сообщения: | Re: Обратный осесимметричный клапан (аналог импортного) |
Сибирячок писал(а): куда уже поставили и как позиционируете клапаны по цене,- качество как М...д, но чуть подешевле, или конструктивно то же самое, но по цене в два раза дешевле?Ставили 10 штук Ду100 правда в межфланцевом исполнении на трубу НОВОТЭКа, год прошел - они стоят работают. В упрощенном варианте (из переходов) тоже поставляли в различные фирмы, конечников к сожалению не знаю. При испытаниях протечки - 0, ударов об седло вообще не слышно, ну если только ухо приложить. Что касается цены с М...дом, скажем на порядок ниже, чем у них. Но если будем делать из литья, то цена конечно увеличится, но все равно не до уровня М...да. |
|
| Автор: | КБ МашЭнергоПроект [ 31 мар 2011, 15:52 ] |
| Заголовок сообщения: | Re: Обратный осесимметричный клапан (аналог импортного) |
По поводу конструктивности - законы гидрогазодинамики не запатентуешь. Но в варианте с точеным корпусом канал профилируем сами, взят только принцип, но уж если говорить о конструкции, то в авиации такие клапаны применяются уже очень давно, там нет "хлопушек", а топливной автоматики очень много. |
|
| Автор: | Сибирячок [ 31 мар 2011, 15:55 ] |
| Заголовок сообщения: | Re: Обратный осесимметричный клапан (аналог импортного) |
понятно! осталось понять (макс/мин) Ду/Ру, как то попадались кстати, но на трубе у нас только травокуров знают, поэтому не стали заниматься. |
|
| Автор: | Сибирячок [ 31 мар 2011, 15:57 ] |
| Заголовок сообщения: | Re: Обратный осесимметричный клапан (аналог импортного) |
КБ МашЭнергоПроект писал(а): По поводу конструктивности - законы гидрогазодинамики не запатентуешь. Но в варианте с точеным корпусом канал профилируем сами, взят только принцип, но уж если говорить о конструкции, то в авиации такие клапаны применяются уже очень давно, там нет "хлопушек", а топливной автоматики очень много.я понял, почему ты это написал!  К Вам то как раз вообще вопросов нет! Слово "освоили" абсолютно адекватно подходит в данной ситуации,- это же не "изобрели", "разработали" и т.д.
|
|
| Автор: | КБ МашЭнергоПроект [ 31 мар 2011, 16:01 ] |
| Заголовок сообщения: | Re: Обратный осесимметричный клапан (аналог импортного) |
Межфланцевые с точеным корпусом до 240 атм. Ду ограничивает только стоимость заготовок и габариты станка, поэтому пока только до Ду 700, а в сварном варианте из переходов до 160 атм и до Ду 200, больше пока не рискую, хотя есть решения. А при небольших давлениях можно и больше Ду (покуда гостовские переходы позволяют) |
|
| Автор: | Sergik [ 01 апр 2011, 07:30 ] |
| Заголовок сообщения: | Re: Обратный осесимметричный клапан (аналог импортного) |
Мне как технорю очень интересно, а с какие трудности пришлось решать при изготовлении?? |
|
| Автор: | Сибирячок [ 01 апр 2011, 09:33 ] |
| Заголовок сообщения: | Re: Обратный осесимметричный клапан (аналог импортного) |
КБ МашЭнергоПроект писал(а): Межфланцевые с точеным корпусом до 240 атм. Ду ограничивает только стоимость заготовок и габариты станка, поэтому пока только до Ду 700, а в сварном варианте из переходов до 160 атм и до Ду 200, больше пока не рискую, хотя есть решения. А при небольших давлениях можно и больше Ду (покуда гостовские переходы позволяют)ещё бы эскизно посмотреть как выглядит межфланцевый и на данном этапе я бы отстал! контакт есть, так что если что буду иметь в виду! |
|
| Автор: | КБ МашЭнергоПроект [ 01 апр 2011, 10:58 ] | |||
| Заголовок сообщения: | Re: Обратный осесимметричный клапан (аналог импортного) | |||

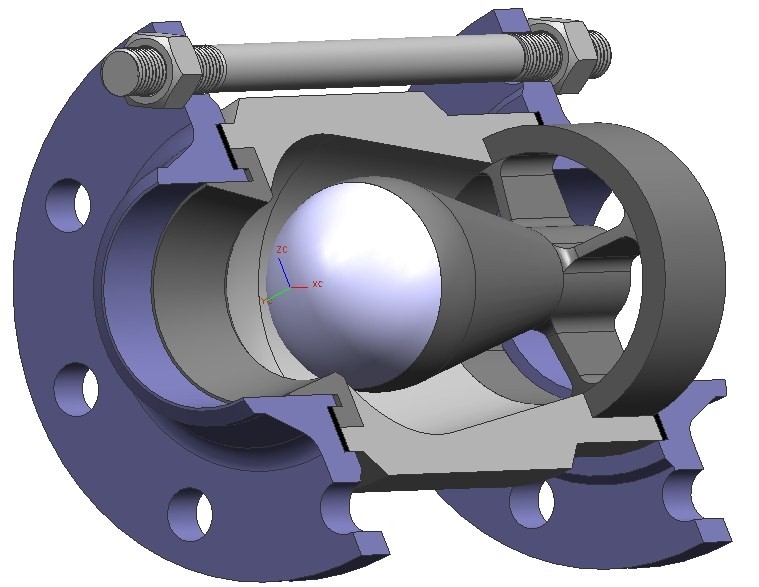

Сибирячок писал(а): КБ МашЭнергоПроект писал(а): Межфланцевые с точеным корпусом до 240 атм. Ду ограничивает только стоимость заготовок и габариты станка, поэтому пока только до Ду 700, а в сварном варианте из переходов до 160 атм и до Ду 200, больше пока не рискую, хотя есть решения. А при небольших давлениях можно и больше Ду (покуда гостовские переходы позволяют)ещё бы эскизно посмотреть как выглядит межфланцевый и на данном этапе я бы отстал! контакт есть, так что если что буду иметь в виду! Вот межфланцевый.
|
||||
| Автор: | КБ МашЭнергоПроект [ 01 апр 2011, 11:00 ] |
| Заголовок сообщения: | Re: Обратный осесимметричный клапан (аналог импортного) |
Sergik писал(а): Мне как технорю очень интересно, а с какие трудности пришлось решать при изготовлении??С профилем корпуса. Его лучше делать на ЧПУ по программе, а не на универсальном станке. |
|
| Автор: | Сибирячок [ 01 апр 2011, 11:02 ] |
| Заголовок сообщения: | Re: Обратный осесимметричный клапан (аналог импортного) |
КБ МашЭнергоПроект писал(а): Сибирячок писал(а): КБ МашЭнергоПроект писал(а): Межфланцевые с точеным корпусом до 240 атм. Ду ограничивает только стоимость заготовок и габариты станка, поэтому пока только до Ду 700, а в сварном варианте из переходов до 160 атм и до Ду 200, больше пока не рискую, хотя есть решения. А при небольших давлениях можно и больше Ду (покуда гостовские переходы позволяют)ещё бы эскизно посмотреть как выглядит межфланцевый и на данном этапе я бы отстал! контакт есть, так что если что буду иметь в виду! Вот межфланцевый. Красота,- молодцы!
|
|
