Re: Фотогалерея котельного оборудования

Кому интересно - выкладывайте фото

Барабан парового котла ТП-81 для Новосибирской ТЭЦ-2. Изготовитель ООО «Энергомаш-Атоммаш», г. Волгодонск

Паровой котел производства Ленинградского металлического завода. Производство организовано в мае 1880 г. Первый паровой котел изготовлен для Академии Художеств в Санкт-Петербурге.

Рабочие колеса дымососов

Паровой барабан метров 20 в длину чтоже там за котел такой будет на ТЭЦ...
И колесики впечатляют! Если не ошибаюсь от тягодутьевых машин сибэнергомашевского производства?

Фото котельного оборудования

Гость
ТДМ Сибэнергомаша, самое большое колесо в России на ДОД-43. Масса без электродвигателя около 100 тн, стоимость в 2006 11,5 млн без НДС

Наже схема самого большого производимого в России парового котла, паропроизводительность 3950 тонн пара в час.
Тип котла Пп-3950-255ГМ (ТГМП-1202)
Производительность т/ч 3950
Давление пара, МПа 25,5
Температура перегретого пара, ºС 545
Температура первичного пара, ºС 545
Температура вторичного пара, ºС 545
Температура питательной воды, ºС 270
Температура уходящих газов, ºС 142
Ширина, м 30,95
Глубина (Длина), м 29,03
Высота, м 67,2
Тех.min нагрузки (осн. топливо), % 30
Общий вес металла, т 12700
КПД котла, % 93.4
Основной вид топлива Природный газ, мазут
Срок службы, лет 40
Производитель: Таганрогский котельный завод "Красный котельщик"

Паровой котел ДЕ-6,5-14ГМ без обмуровки.

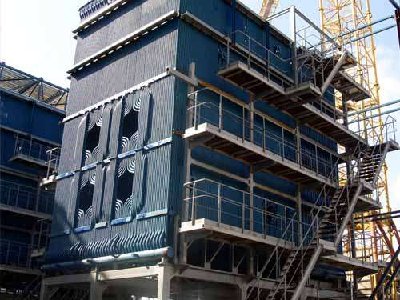

Водогрейный котел КВГМ-139,6-150 ОАО "Дорогобужкотломаш"

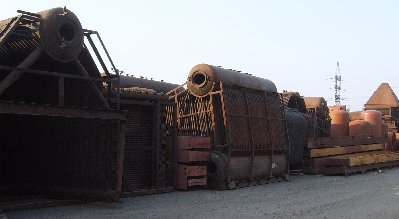

На фото "консервный" склад )))

Сколько жрет топлива эта махина из труб, каковы параметры и куда такой ставят?

P.S. Вот куда бы с удовольствием арматурным поставщиком определиться

http://www.dkm.ru/default.php?rubrica=410
Ставятся на мощные котельные на крупных заводах; для отопления населения (в основном на пиковых водогрейных котельных, которые в сильный мороз затапливаются, когда ТЭЦ не справляются).

Интересные фото, а реакторов фото нет? Просто интересовало всегда куда там ставят энергетическую арматуру.

Гость явно жжешь!

На фото комплектация к котлу Е-50.

Есть в наличии из котельного::
Котлы.
НАИМЕНОВАНИЕ КОЛ. ЕД.ИЗМ
КОТЕЛ Е-50-3,9/440 ГМ в комплекте к нему::
блок барабана 1 ШТ
конденсатор 1 ШТ
циклон выносной 1 ШТ
пароперегреватель I и II ступени 1 ШТ
экономайзер водяной 1 ШТ
воздухоподогреватель 2 ШТ
устройство горелочное 2 ШТ
каркас площадок обслуживания 1 ШТ
коллектор впрыска 1 ШТ




КОТЕЛ ВК-75 1 ШТ
Котел Д-900 Рраб-0,05 мПа, поверх.нагрева 16,8кв/м с вентелятор 1 ШТ
Сушильная установка ПИ2-01 ТП-0,5-5 акв-01 2 ШТ
Форсунка тип ФП 1800 2000 5 ШТ
Форсунка тип ФПМ 2500;2000 2 ШТ
Форсунка тип ФПМ 1000 1500 6 ШТ
Электропеч США-8,24-7 1 ШТ
Устр-ва газогорелочные для отопительных котлов УГОП-Н-4 2 ШТ
КРЫШКА Ф150 150 ШТ
КРЫШКА СФЕРИЧЕСКАЯ НА ГАЗОВЫЙ БАЛОН Ф100 8 ШТ
Сепаратор СП-1,5 5 шт

Экономайзер к Котлу Е-50-3,9/440 ГМ

На фото дымососы Дн-10 Дн-15

Полный список:
Дымососы
ДЫМОСОС ДН-19МГМ с эл/двиг 132квт 1шт
ДЫМОСОС ДН-19МГМ с эл/двиг 200квт 1шт
ДЫМОСОС ДН21 Б/ЭЛ.ДВИГАТ. 1шт
ДЫМОСОС ДН-10 11 квт 2ШТ
Дымосос центробежный ДН-15-1шт-догов; 1шт

Багаудин
Это весь перечень? Если что-то еще есть, прошу скинуть на kotelshik@inbox.ru
Желательно подробную информацию: год выпуска, состояние (б/у-не б/у), по возможности фото, наличие документов, производитель...

Багаудин, оставьте контактную информацию, интересует дымосос ДН-15

Багаудин, оставьте контактную информацию, интересует дымосос ДН-15

Интересно куда конкретно ставятся задвижки Барнаульские типа 2с-..-.. Вроде в обвязке котлов, но как это понять...? Может разъясните поконкретнее (интересно все что касается 2с-сок, любого давления Ру63 и Ру100).
Спасибо!

Задвижки типа 2с применяются в качестве управляемых запорных органов на трубопроводах воды и водяного пара. Применяются только для отключения (включения) трубопроводов. Грубо говоря если в котельной системе есть тепловой контур, то задвижка выполняет роль открытия и зарытия потока пара или воды в трубопроводе. Правда на практике встречаются умельцы, которые пытаются регулировать задвижкой поток среды, т.е. ее не до конца открывают и закрывают что может привести к быстрому выходу из строя уплотнительных поверхностей под действием на них рабочего давления.

Все новые модификации задвижек 2с под приварной соединение. Этот метод конечно немного сложнее в монтаже, но он себя оправдывает самой высокой и надежной герметичностью.

в котельном производстве только сварочные соединения и используются!А про умников которые регулируют задвижками поток среды,может уже сказать людям что есть регулирующие клапаны для таких дел и пусть уже не мучаются!

Добрый день! немного не в тему. просто не знаю куда обращаться. раскидывал по разным доскам в инете. пробовал в организации предлагать. все мимо.имеется в наличии котел паровой Е-2.5-0.9ГМ (Э).2010 г. все документы. новый.любые подтверждающие фото и(или) иные запросы могу предоставить. подскажите куда и как будет лучше предложить его. заранее спасибо. надеюсь на понимание более опытных котловедов))

Кто выпускает котлы КВ-300? или в наличие подешевле для себя (Уральский регион).

Вот дутьевой вентилятор котельный
Еще много фото по ним можно здесь посмотреть http://megavattspb.ru/dymososy.html

с ТЭЦ-2 новосибирским работаете?

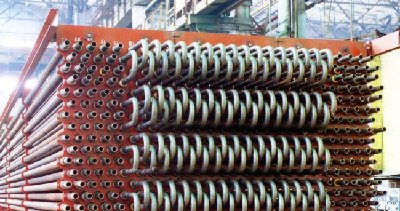

Экономайзер ЭБ1-330И
Нашего производства.

_________________
Котлы водогрейные, паровые, экономайзеры чугунные, золоуловители, собственное производство.
Котельное оборудование от производителя

Товарищ, "ваше производство" заключается в чем? В сборке панелей и скручивании труб с дугами? Труба чья? Китай или кусинская б/у-консерва? Продольное ребро на трубе имеется? Сфотайте крупным планом, а мы оценим "ваше производство"

Да, и донышки у вас тоже китайские

В курсе про днища

Самое опасное существо на планете – это жаба, она передушила всё человечество.

Товарищ, из кусинской б/у консервы, переламывающейся на две части, делайте сами Наша труба полностью сертифицирована и изготавливается по ГОСТу, все разрешения имеются, так что хихикайте дальше

Днища китайские, делаются по ГОСТу и по нашим чертежам, если у Вас неприязнь к китайскому производству, то это уже Ваши проблемы, в мире к китайскому производству насколько мне известно, отношение положительное. Так что извиняйте , а соотношение Качество-Цена, у нас лучшее в России, подтверждение тому, положительные отзывы контрагентов, входящих в Топ 100 предприятий России, как то так!

_________________
Котлы водогрейные, паровые, экономайзеры чугунные, золоуловители, собственное производство.
Котельное оборудование от производителя

Днища эллиптические для барабанов котлов с лазом!

_________________
Котлы водогрейные, паровые, экономайзеры чугунные, золоуловители, собственное производство.
Котельное оборудование от производителя

В следующем году вас размажу, ибо отсутствует наличие. Все ваши китайские поставщики известны. У вас оборотки нет, чтобы конкурировать. И начальство малоподвижное, закостенелое. Твой рынок в 2017 основательно отожму

Серьезное заявление! Чем подкреплено? И кто я? Раскрываем карты!

_________________
Производство фланцев ГОСТ, ANSI, DIN.
Шаровые краны от Ду 10 до Ду 250. Ру 63 max. (цельносварные, разборные, трехходовые...)
Клапана обратные от Ду 50 до Ду 300 Ру 160 max.
http://нпа74.рф/
http://stroymaks-ural.ru/

Максим имей уважение к конкурентам и пиши от себя а не от анонима.

Макс777 это Барнаульский коллега не уймется. А потом голосит почему его посты стирают. В соседней теме он вменяемо от своей компании предложил помощь Ивану Барановскому, а здесь видимо не хватило храбрости от реального человека написать...
