Vieron
 Заголовок сообщения: Регулирующяя арматура расчёт Kv
Непрочитанное сообщениеДобавлено: 28 окт 2013, 15:26
Не в сети

Зарегистрирован: 25 окт 2013, 12:08
Сообщения: 40
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
Добрый день форумчане. Подскажите как правильно рассчитать пропускную способность Кv (Cv) но при переходном сечении ( имеется труба 428х18 потом регулирующий клапан DN 300 потом снова труба) Если подскажите формулу буду очень признателен.
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Уставший
 Заголовок сообщения: Re: Регулирующяя арматура расчёт Kv
Непрочитанное сообщениеДобавлено: 28 окт 2013, 16:08
Не в сети

Зарегистрирован: 30 ноя 2009, 09:50
Сообщения: 759
Благодарил (а): 191 раз.
Поблагодарили: 191 раз.
Заслуженная репутация: 14
Бравый Арматурщик
 Ответить с цитатой Ответить на тему
Vieron

Просто формула не прокатит! Там учитываются коэффициенты, которые зависят от вида клапана.
Поищи книжонку "Дроссельно-регулирующая арматура ТЭС и АЭС" Благова , Ивницкого.
Там очень хорошо всё расписано. С примерами, с образцами и прочая....
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
svna
 Заголовок сообщения: Re: Регулирующяя арматура расчёт Kv
Непрочитанное сообщениеДобавлено: 29 окт 2013, 07:52
Не в сети

Зарегистрирован: 01 апр 2013, 09:54
Сообщения: 51
Благодарил (а): 1 раз.
Поблагодарили: 2 раз.
Заслуженная репутация: 1
 Ответить с цитатой Ответить на тему
Может поможет


0.PDF [429.51 КБ]
Скачиваний: 514
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
dabad
 Заголовок сообщения: Re: Регулирующяя арматура расчёт Kv
Непрочитанное сообщениеДобавлено: 29 окт 2013, 08:44
Не в сети
Аватара пользователя

Зарегистрирован: 12 май 2010, 13:24
Сообщения: 633
Благодарил (а): 36 раз.
Поблагодарили: 118 раз.
Заслуженная репутация: 4
 Ответить с цитатой Ответить на тему
Vieron
То, что Вам прикрепил svna - именно то, что Вам нужно.
По данным формулам Вы можете найти Kv в зависимости от Вашей среды.

Касательно переходов - этот фактор надо учитывать при определении проходного сечения седла клапана Fc.
Т.к. Fc = (Kv*(e)^1/2)/5.04
е - коэффициент сопротивления, как раз таки зависит от переходов и формы клапана.
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Vieron
 Заголовок сообщения: Re: Регулирующяя арматура расчёт Kv
Непрочитанное сообщениеДобавлено: 29 окт 2013, 10:18
Не в сети

Зарегистрирован: 25 окт 2013, 12:08
Сообщения: 40
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
Всем огромное спасибо очень выручили.
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Texmash
 Заголовок сообщения: Re: Регулирующяя арматура расчёт Kv
Непрочитанное сообщениеДобавлено: 20 дек 2013, 20:20
Не в сети

Зарегистрирован: 20 дек 2013, 20:13
Сообщения: 1
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
Добрый день!
Подскажите как рассчитать пропускную способность Кv регулятора расхода, если известно входное давление, расход газа, свойства газа, но неизвестно выходное давление. До этого случая пользовался формулами из ГОСТ 16443-70.
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Сибирячок
 Заголовок сообщения: Re: Регулирующяя арматура расчёт Kv
Непрочитанное сообщениеДобавлено: 20 дек 2013, 20:27
Не в сети
Аватара пользователя

Зарегистрирован: 08 июл 2010, 09:49
Сообщения: 3654
Благодарил (а): 33 раз.
Поблагодарили: 1199 раз.
Заслуженная репутация: 27
Общепризнанный АрматурщикОбщепризнанный Арматурщик
 Ответить с цитатой Ответить на тему
dabad писал(а):

Vieron
То, что Вам прикрепил svna - именно то, что Вам нужно.
По данным формулам Вы можете найти Kv в зависимости от Вашей среды.

Касательно переходов - этот фактор надо учитывать при определении проходного сечения седла клапана Fc.
Т.к. Fc = (Kv*(e)^1/2)/5.04
е - коэффициент сопротивления, как раз таки зависит от переходов и формы клапана.

ай какой ты молодец, загадаю я тебе загадку на личку, наверное sm_66

_________________
погуглил и полегчало!
Smart questions, Smart answers, Smart People! (c) http://www.eng-tips.com
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Уставший
 Заголовок сообщения: Re: Регулирующяя арматура расчёт Kv
Непрочитанное сообщениеДобавлено: 22 дек 2013, 14:14
Не в сети

Зарегистрирован: 30 ноя 2009, 09:50
Сообщения: 759
Благодарил (а): 191 раз.
Поблагодарили: 191 раз.
Заслуженная репутация: 14
Бравый Арматурщик
 Ответить с цитатой Ответить на тему
Сибирячок

Ты про разные факторы? Типа

Регулирующяя арматура расчёт Kv / регулы.jpg 771.9 КБ, Просмотров: 12253

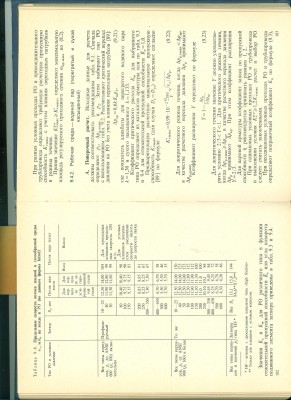

Регулирующяя арматура расчёт Kv / регулы 001.jpg 541.54 КБ, Просмотров: 12253

Регулирующяя арматура расчёт Kv / регулы 002.jpg 781.65 КБ, Просмотров: 12253

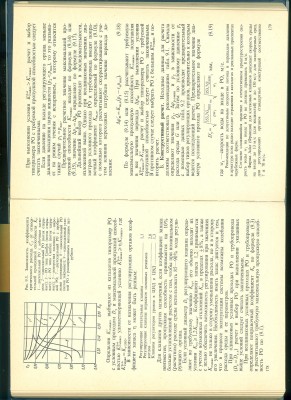

Регулирующяя арматура расчёт Kv / регулы 003.jpg 672.29 КБ, Просмотров: 12253

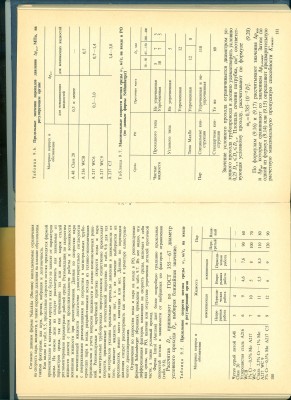

Регулирующяя арматура расчёт Kv / регулы 004.jpg 625.43 КБ, Просмотров: 12253

ну, и так далее....
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
dabad
 Заголовок сообщения: Re: Регулирующяя арматура расчёт Kv
Непрочитанное сообщениеДобавлено: 22 дек 2013, 15:24
Не в сети
Аватара пользователя

Зарегистрирован: 12 май 2010, 13:24
Сообщения: 633
Благодарил (а): 36 раз.
Поблагодарили: 118 раз.
Заслуженная репутация: 4
 Ответить с цитатой Ответить на тему
Texmash писал(а):

Добрый день!
Подскажите как рассчитать пропускную способность Кv регулятора расхода, если известно входное давление, расход газа, свойства газа, но неизвестно выходное давление. До этого случая пользовался формулами из ГОСТ 16443-70.

Полагаю, что никак :-D
Могу и ошибаться, может кто подправит...
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
dabad
 Заголовок сообщения: Re: Регулирующяя арматура расчёт Kv
Непрочитанное сообщениеДобавлено: 22 дек 2013, 15:25
Не в сети
Аватара пользователя

Зарегистрирован: 12 май 2010, 13:24
Сообщения: 633
Благодарил (а): 36 раз.
Поблагодарили: 118 раз.
Заслуженная репутация: 4
 Ответить с цитатой Ответить на тему
Сибирячок писал(а):

ай какой ты молодец, загадаю я тебе загадку на личку, наверное sm_66

Давай, давай sm_4
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
dabad
 Заголовок сообщения: Re: Регулирующяя арматура расчёт Kv
Непрочитанное сообщениеДобавлено: 22 дек 2013, 15:29
Не в сети
Аватара пользователя

Зарегистрирован: 12 май 2010, 13:24
Сообщения: 633
Благодарил (а): 36 раз.
Поблагодарили: 118 раз.
Заслуженная репутация: 4
 Ответить с цитатой Ответить на тему
Уставший писал(а):

Сибирячок

Ты про разные факторы? Типа

ну, и так далее....

Это Вы сканы Благова выложили?
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Уставший
 Заголовок сообщения: Re: Регулирующяя арматура расчёт Kv
Непрочитанное сообщениеДобавлено: 23 дек 2013, 11:16
Не в сети

Зарегистрирован: 30 ноя 2009, 09:50
Сообщения: 759
Благодарил (а): 191 раз.
Поблагодарили: 191 раз.
Заслуженная репутация: 14
Бравый Арматурщик
 Ответить с цитатой Ответить на тему
dabad

Да. Несколько страниц.
