Помощь в определении типа арматуры

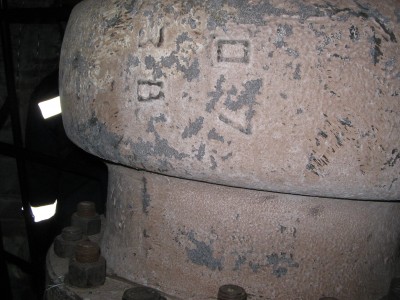

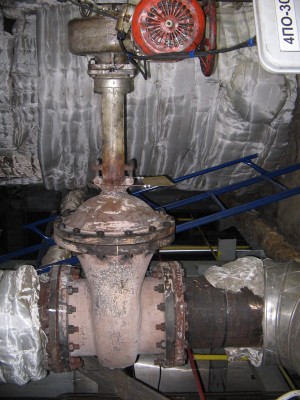

Уважаемые коллеги! Прошу Вас помочь в определении типа арматуры и производителя. Более четких фотографий маркировки арматуры обнаружить не удалось. Эту арматуру выдают за 30с964нж, но есть сомнения.

А в чем сомнения?

Романов П.
Добрый день ,ето она и есть .

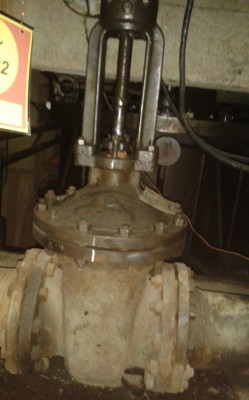

у нас за 30с964нж выдают такой тип арматуры .Помогите определить тип,производство Алексенский завод.

А правда, в чем суть вопроса? Нужна аналогичная задвижка на замену? Тогда условный проход нужен и давление, да исполнение фланцев. Все размеры гостированы.

Необходимо продлить ресурс данной арматуры. Паспорт на нее отсутствует. Необходимо установить тип арматуры и производителя, для передачи этих данных исполнителям. В некоторых документах она указана как 30с964нж или 30с972нж, есть ли принципиальная разница между указанными типами арматуры?

Романов П.
30c972нж выпускал Стахановмаш, но у тех которые я видел, отличается крышка и стойка от вашей. Так что скорей это 30с964нж. Принципиальной разницы между ними нет, и уж тем более не понятно зачем исполнителям знать завод-изготовитель, они от этого наплавлять-притирать как то по другому будут?

_________________
http://www.chelarm.ru

Романов П.
А если есть сомнения касательно давления задвижки, смеряйте диаметр отверстий на фланцах, у 16-го давления диаметр отверстия фланца 26 мм, у 25-го - 30мм.

_________________
http://www.chelarm.ru

Романов П.
Если это 30с964нж Ду200, а скорее всего это так, то изготовитель в Советское время - Донецкие центральные ремонтные мастерские, Пенза этот Ду игнорировала, а 30с972нж выпускала Ду300 и 400.

Дмитрий174
Насчёт 30с72нж Вы правы, конечно.Стахановмаш, а не Пенза.И ещё - Ду300 - Донецк.

Работы по продлению срока службы заключаются в оценке технического состояния и остаточного ресурса и обоснования возможности дальнейшей эксплуатации установленной арматуры. В рамках этой работы проводится анализ конструкторской и эксплуатационной документации, неразрушающий контроль арматуры. Представленная на фотографии арматура, по ряду причин, выбрана как представитель арматуры типа 30с964нж, результаты обследования которой будут распространены на всю арматуру указанного типа. Поэтому возник вопрос о точном определении типа и производителя арматуры. Единственное что точно известно это диаметр Ду300, Рн 25 и на фланце выбиты цифры: 007003793.

Романов П.
Тупик30с964нж Ду300 выпускались Бежицким сталелитейным заводом и ПТПА, 30с972нж Ду300 - Стахановским машиностроительным заводом и Донецкими ремонтными мастерскими.

Здравствуйте.
Подскажите пожалуйста наименование(чертеж) клапана Ду 250 Ру 40 как на фото...сталь у него нержавейка.

Пенза это. Бежецк на своих 30с964нж фланец для крепления привода делал круглый

и это тоже Пенза

Какая же это Пенза...,Это Варкута...................
