| Автор: | Павел1-й [ 23 сен 2016, 06:25 ] | |||||
| Заголовок сообщения: | не известный клапан обратный | |||||

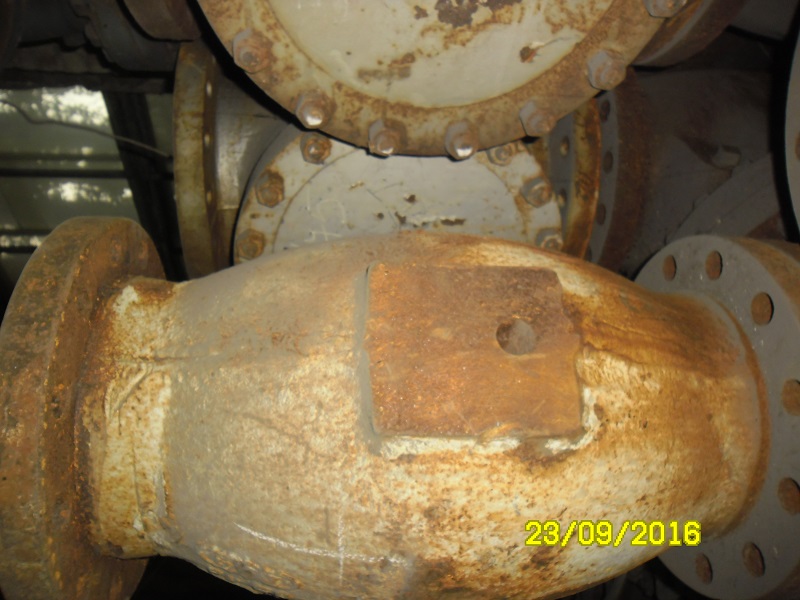

Ду200 Ру64 есть клеймо БКЗ но вот длина L=700
|
||||||
| Автор: | колхозник [ 23 сен 2016, 06:37 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |

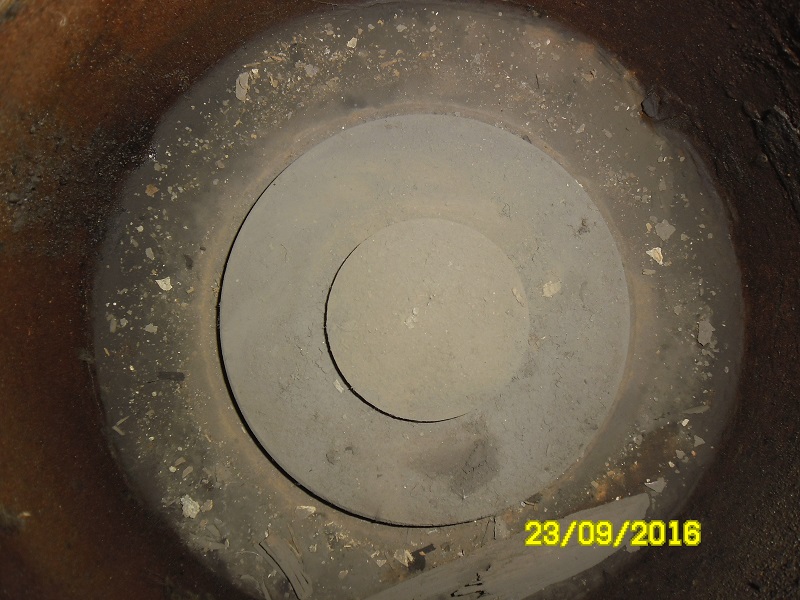

Павел1-й писал(а):   Ду200 Ру64 есть клеймо БКЗ но вот длина L=700А обратный ли клапан то? Где фото со стороны другого фланца?
|
|
| Автор: | Павел1-й [ 23 сен 2016, 06:57 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
колхозник писал(а): Павел1-й писал(а): Ду200 Ру64 есть клеймо БКЗ но вот длина L=700А обратный ли клапан то? Где фото со стороны другого фланца? ща сделаем, |
|
| Автор: | Павел1-й [ 23 сен 2016, 07:20 ] | |||
| Заголовок сообщения: | Re: не известный клапан обратный | |||
Павел1-й писал(а): колхозник писал(а): Павел1-й писал(а): Ду200 Ру64 есть клеймо БКЗ но вот длина L=700А обратный ли клапан то? Где фото со стороны другого фланца? ща сделаем,
|
||||
| Автор: | колхозник [ 23 сен 2016, 07:30 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
Павел1-й писал(а): Павел1-й писал(а): колхозник писал(а): Павел1-й писал(а): Ду200 Ру64 есть клеймо БКЗ но вот длина L=700А обратный ли клапан то? Где фото со стороны другого фланца? ща сделаем, Там еще сбоку "дырдочка", как для импульсной трубки. Я тоже репу чесал:"нахрена она обратному клапану?"
|
|
| Автор: | Павел1-й [ 23 сен 2016, 09:04 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
колхозник писал(а): Павел1-й писал(а): Павел1-й писал(а): колхозник писал(а): Павел1-й писал(а): Ду200 Ру64 есть клеймо БКЗ но вот длина L=700А обратный ли клапан то? Где фото со стороны другого фланца? ща сделаем, Там еще сбоку "дырдочка", как для импульсной трубки. Я тоже репу чесал:"нахрена она обратному клапану?" да пусть хоть предохранительный главное узнать как его зовут. просто на нем бирка 19с53нж
|
|
| Автор: | колхозник [ 23 сен 2016, 09:13 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
Павел1-й писал(а): колхозник писал(а): Павел1-й писал(а): Павел1-й писал(а): колхозник писал(а): Павел1-й писал(а): Ду200 Ру64 есть клеймо БКЗ но вот длина L=700А обратный ли клапан то? Где фото со стороны другого фланца? ща сделаем, Там еще сбоку "дырдочка", как для импульсной трубки. Я тоже репу чесал:"нахрена она обратному клапану?" да пусть хоть предохранительный главное узнать как его зовут. просто на нем бирка 19с53нжЭто БКЗ-шным специалистам вопрос надо задать, пусть в архивах пороются |
|
| Автор: | ВАся [ 23 сен 2016, 11:42 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
если БКЗ то это должен быть Барнаульский котельный завод, они энергетическую арматуру делают, по фото не видно полную кострукцию, можете фоткнуть отдельно от остальной арматуры и в полный рост с трех - четырех ракурсов, тогда может и поймем, что за изделие вам впаяли. |
|
| Автор: | Павел1-й [ 26 сен 2016, 05:20 ] | |||||||
| Заголовок сообщения: | Re: не известный клапан обратный | |||||||
ВАся писал(а): если БКЗ то это должен быть Барнаульский котельный завод, они энергетическую арматуру делают, по фото не видно полную кострукцию, можете фоткнуть отдельно от остальной арматуры и в полный рост с трех - четырех ракурсов, тогда может и поймем, что за изделие вам впаяли.
|
||||||||
| Автор: | Павел1-й [ 26 сен 2016, 05:34 ] | |||||||
| Заголовок сообщения: | Re: не известный клапан обратный | |||||||
ВАся писал(а): если БКЗ то это должен быть Барнаульский котельный завод, они энергетическую арматуру делают, по фото не видно полную кострукцию, можете фоткнуть отдельно от остальной арматуры и в полный рост с трех - четырех ракурсов, тогда может и поймем, что за изделие вам впаяли.
|
||||||||
| Автор: | Павел1-й [ 26 сен 2016, 05:40 ] | |||||||
| Заголовок сообщения: | Re: не известный клапан обратный | |||||||
не знаю на сколько поможет фото, ну вообщем так:
|
||||||||
| Автор: | Павел1-й [ 26 сен 2016, 05:42 ] | |||||
| Заголовок сообщения: | Re: не известный клапан обратный | |||||
Павел1-й писал(а): не знаю на сколько поможет фото, ну вообщем так:ой ошибочка вышла ща исправим
|
||||||
| Автор: | Иван 777 [ 26 сен 2016, 10:30 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
Древний,очень древний  горизонтальный обратный Клапан производства БКЗ
|
|
| Автор: | Павел1-й [ 26 сен 2016, 11:03 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
Иван 777 писал(а): Древний,очень древний горизонтальный обратный Клапан производства БКЗ ваш ответ на много полнее чем официального предстовителя, кстати вот он:Производство арматуры на БКЗ ликвидировано уже более 10 лет и специалистов по ней не осталось. Поэтому не можем по внешнему виду определить что это. С уважением, Сокольников Юрий Григорьевич Зам. главного конструктора конструкторского отдела котельного оборудования ООО "Сибэнергомаш-БКЗ" Тел. +7 (3852) 22-19-60*41-60; 22-19-63 |
|
| Автор: | Олег1 [ 26 сен 2016, 11:14 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
Если это ответ завода, то становится печально...
|
|
| Автор: | БКЗ [ 26 сен 2016, 11:16 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
Павел1-й писал(а): Иван 777 писал(а): Древний,очень древний горизонтальный обратный Клапан производства БКЗ ваш ответ на много полнее чем официального предстовителя, кстати вот он:Производство арматуры на БКЗ ликвидировано уже более 10 лет и специалистов по ней не осталось. Поэтому не можем по внешнему виду определить что это. С уважением, Сокольников Юрий Григорьевич Зам. главного конструктора конструкторского отдела котельного оборудования ООО "Сибэнергомаш-БКЗ" Тел. +7 (3852) 22-19-60*41-60; 22-19-63 Уважаемые коллеги, не путайте, пожалуйста, производителя котлов ООО "Сибэнергомаш-БКЗ" и производителя арматуры ООО "БКЗ", на который с "Сибэнергомаша" как раз и ушли специалисты по арматуре) Да, судя по внешнему виду, клапан очень древний и произведён в те времена, когда наш завод и "Сибэнергомаш" были одним предприятием. Чтобы определить, какой аналог этого клапан мы производим сейчас, уточните его параметры. |
|
| Автор: | Павел1-й [ 26 сен 2016, 11:42 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
Олег1 писал(а): Если это ответ завода, то становится печально...002.jpg 003.jpg СПАСИБО!!!
|
|
| Автор: | БКЗ [ 26 сен 2016, 12:04 ] | ||||
| Заголовок сообщения: | Re: не известный клапан обратный | ||||
По параметрам подходит современный Затвор обратный 4с-3-4, DN 200 мм, PN 10 МПа, ТУ 3740-002-15365247-2004 L у него 650 мм
|
|||||
| Автор: | колхозник [ 26 сен 2016, 19:11 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
Олег1 писал(а): Если это ответ завода, то становится печально...002.jpg 003.jpg Интересные каталоги, жаль, не успел я их в 2002 году в нашем ЦНТИ забрать, сдали "заразы"в макулатуру. Удалось зацепить только "Химнефтемешевские", они в брошурах, а те отдельными листочками были, вот и скочевати в утиль
|
|
| Автор: | ВАся [ 27 сен 2016, 07:37 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
я тут отлучался, и смотрю результаты есть, судя по чертежам которые выложил Олег1 это совсем не 19с53нж, это скорее 16с---нж, тем паче ,что работает только вертикально, да и функция немного другая, у меня назрел вопрос , а чего теперь делать будете, ведь по сути вам вместо хомячка медвежонка продали? |
|
| Автор: | колхозник [ 27 сен 2016, 08:27 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
ВАся писал(а): я тут отлучался, и смотрю результаты есть, судя по чертежам которые выложил Олег1 это совсем не 19с53нж, это скорее 16с---нж, тем паче ,что работает только вертикально, да и функция немного другая, у меня назрел вопрос , а чего теперь делать будете, ведь по сути вам вместо хомячка медвежонка продали?Можно сделать памятник советской арматуре У меня на тот момент такой памятник уже был (30ч6бр 1954 года), пришлось переделать этого мастодонта в 19с38нж
|
|
| Автор: | ВАся [ 27 сен 2016, 09:01 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
ну на счет памятника не знаю, а вот осесимметричный из него можно попытатся сделать. |
|
| Автор: | Павел1-й [ 28 сен 2016, 06:38 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
ВАся писал(а): я тут отлучался, и смотрю результаты есть, судя по чертежам которые выложил Олег1 это совсем не 19с53нж, это скорее 16с---нж, тем паче ,что работает только вертикально, да и функция немного другая, у меня назрел вопрос , а чего теперь делать будете, ведь по сути вам вместо хомячка медвежонка продали?будем пытаться продать "медвежонка" авось кому надо |
|
| Автор: | колхозник [ 28 сен 2016, 11:20 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
Павел1-й писал(а): ВАся писал(а): я тут отлучался, и смотрю результаты есть, судя по чертежам которые выложил Олег1 это совсем не 19с53нж, это скорее 16с---нж, тем паче ,что работает только вертикально, да и функция немного другая, у меня назрел вопрос , а чего теперь делать будете, ведь по сути вам вместо хомячка медвежонка продали?будем пытаться продать "медвежонка" авось кому надо Надо в БКЗ предложить, может возьмут в музей, во блин, хорошая мысля приходит опосля, зря я свой изломал
|
|
| Автор: | Сибирячок [ 28 сен 2016, 23:10 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
БКЗ писал(а): По параметрам подходит современный Затвор обратный 4с-3-4, DN 200 мм, PN 10 МПа, ТУ 3740-002-15365247-2004L у него 650 мм Да ага! Один заявлен как "вертикальный" (кстати почему его на горизонтальные участки нельзя поставить, смотрел каталожные страницы так и не понял, на беглый взгляд вполне себе аксиальный обратник), другой чисто горизонтальный и хоть убейся, но на вертикальную трубу его ставить нельзя, так что "Если это ответ завода, то становится печально..." (с) |
|
| Автор: | Аркадий615 [ 29 сен 2016, 03:31 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
Сибирячок писал(а): другой чисто горизонтальный и хоть убейся, но на вертикальную трубу его ставить нельзя Мне просто интересно, что мешает поставить его на вертикальный трубопровод при условии направления среды снизу вверх? Насколько я знаю подъемники не ставят на вертикальный трубопровод, а поворотные клапаны еще как ставят. По чертежу предоставленному представителем завода БКЗ, клапан как раз поворотный. |
|
| Автор: | Сибирячок [ 30 сен 2016, 01:39 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
Аркадий615 писал(а): Сибирячок писал(а): другой чисто горизонтальный и хоть убейся, но на вертикальную трубу его ставить нельзя Мне просто интересно, что мешает поставить его на вертикальный трубопровод при условии направления среды снизу вверх? Насколько я знаю подъемники не ставят на вертикальный трубопровод, а поворотные клапаны еще как ставят. По чертежу предоставленному представителем завода БКЗ, клапан как раз поворотный. ок, если очень хочется, то можно, конечно, но я, будучи бы механиком, поворотный бы на вертикальный трубопровод не ставил, аксиальный - легко. А "подъемники" по вашему это какие? поршневые? шаровые? если они подпружиненные, тоже, почему бы нет? там даже их можно вертеть хоть снизу подача, хоть сверху, все равно пружина их вернет при пропадании давления под рабочий орган. Если вы ремонтировали такие обратники (поворотные) то должны понимать о чём я имел в виду.  Хотя в целом теоретически вы правы. |
|
| Автор: | Аркадий615 [ 30 сен 2016, 04:32 ] |
| Заголовок сообщения: | Re: не известный клапан обратный |
Сибирячок писал(а): А "подъемники" по вашему это какие? поршневые? шаровые? если они подпружиненные, тоже, почему бы нет? .Подъемники, по моему, арматура с условным обозначением 16- клапан обратный (подъемный и приемный с сеткой приемный), типа 16ч3р и так далее, т. е. у которых запорный орган движется перпендикулярно оси трубопровода. Так вот если есть направляющая втулка для штока, то , мне кажется, на вертикальном трубопроводе есть вероятность ее подклинивания даже при наличии пружины. Как вы думаете? А 19с47нж поворотные повсеместно на ТЭЦ на вертикальных трубопроводах стоят. |
|
