Гость писал(а):
Добрый день!Вопрос: если у нас труба 76, то задвижку надо Ду80 или Ду65?
не факт. Толщина трубы имеет значение, Если будет больше 2 мм то как раз под 80-ку подойдет. И есть несколько вариантов приварки фланцев или задвижек, тут как монтажник решит. Вот вам цитата:
Конструктивные особенности при приварке фланцев

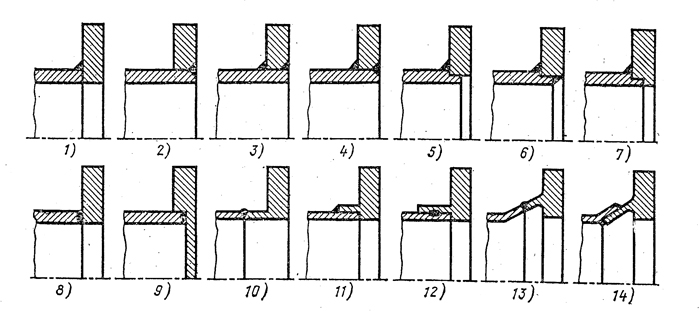

На рис. 5 изображены способы приварки фланцев к трубам.
Недостаток конструкции 1 состоит в том, что фланец не зафиксирован в радиальном направлении.
В конструкциях 2, 3 фланец не зафиксирован в осевом направлении. Установленный на черную поверхность трубы (следовательно, с большим зазором) фланец может перекоситься при сварке. Кроме того, в этих конструкциях сварной шов выходит на торцовую поверхность фланца и при механической обработке фланца частично срезается
В конструкции 4 фланец зафиксирован в радиальном и осевом направлениях по обработанной ступеньке и застрахован от перекоса упором в торец ступеньки.
На видах 5 — 7 показаны соединения без выхода сварного шва на торец фланца.
Наиболее прочно и производительно соединение контактной сваркой (виды 8 — 9).
На видах 10 — 14 показаны способы приварки фланцев к тонкостенным трубам. Конструкция 11 выгодно отличается от конструкции 10 тем, что в ней фланец зафиксирован в радиальном и осевом направлениях
Соединение роликовой сваркой (вид 12) применяют, когда диаметр трубы позволяет ввести роликовый электрод внутрь трубы.
На видах 13, 14 показаны применяемые для присоединения фланцев большого диаметра способы сварки на раструб
Так что уточните какие фланцы будут. И да, лучше выберите шаровый кран. Он как минимум дешевле и проще
