Добрый день!
Интересует чертеж корпуса вентиля 1055-32-0, в частности какой размер фаски сопряженной с уплотняющей поверхностью штока. Если возможно, поделитесь ТУ на изготовление данных вентилей.
Нам поставили два вентиля, на одном фаска есть, а на другом ее вообще нет.

Добрый день! Немного не понял, что Вы подразумеваете под фаской, сопряженной с уплотнительной поверхностью штока - ответную поверхность в корпусе? И во втором вентиле, где она отсутствует, выполнена просто плоскость? У нас уплотнительная поверхность в корпусе наплавлена, потом механически обработана. Клапан нашего производства? Сможете прислать по электронной почте титульный лист паспорта?

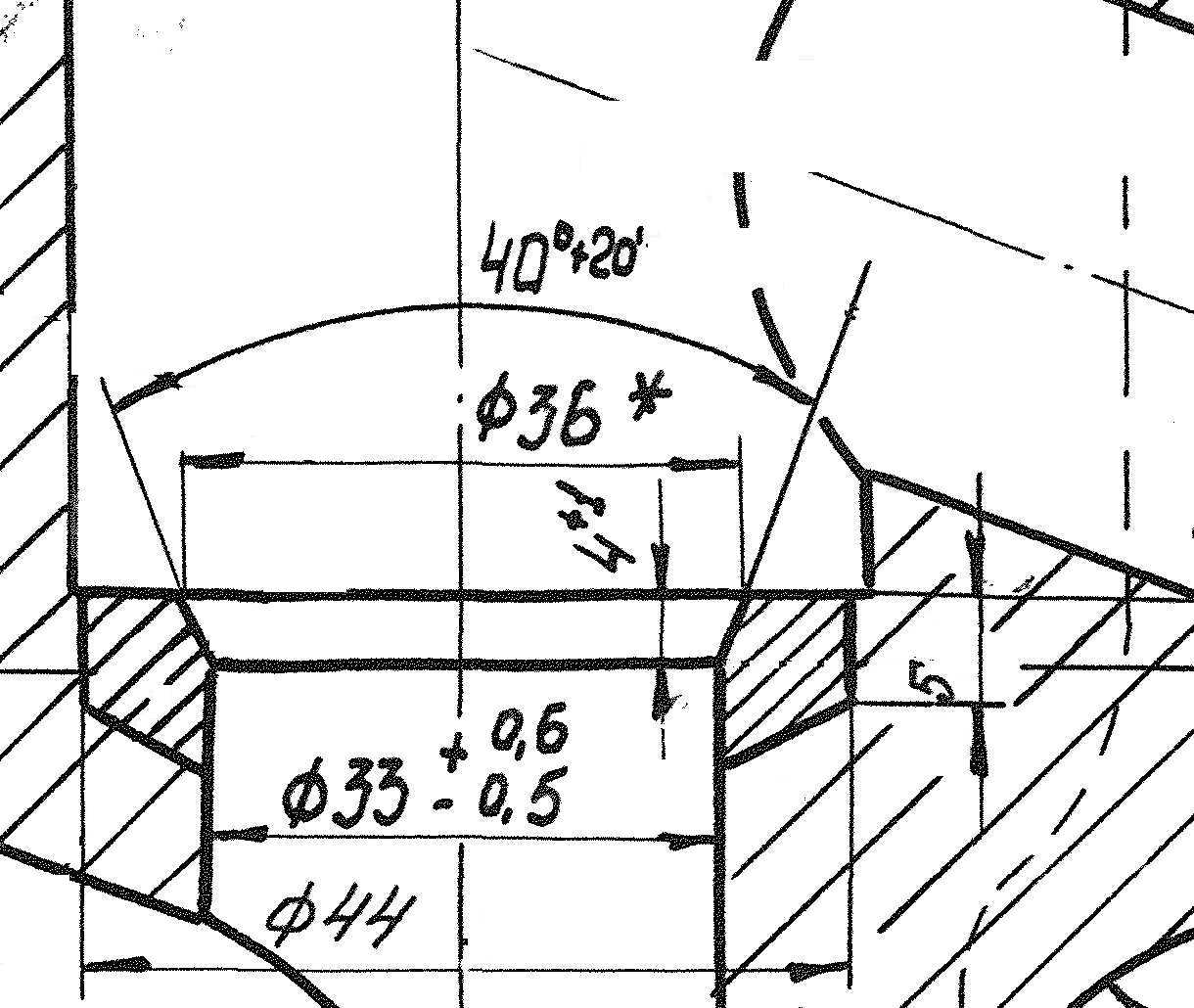

Технические условия на клапаны ТУ 37-022-05015348-98 Вы можете посмотреть во вложении. Кроме этого во вложении эскиз корпуса 1054-50-1-01 в зоне уплотнительной поверхности, данный корпус входит в состав клапана 1055-32-0.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день!
Не могли бы Вы скинуть на электронный адрес uvarov421@rambler.ru руководство по эксплуатации на ИПК 586-20-ЭМ-03
В частности интересуют:
-мощность,
-питание,
-кол-во электромагнитов
(схемы подключения)

Добрый день Алексей!
Руководство по эксплуатации 586-20-ЭМ РЭ отправил на указанный Вами адрес электронной почты, кроме этого Вы можете посмотреть его во вложении. Схему подключения электромагнита Вы найдете на странице 13 РЭ. Клапан оснащен электромагнитом КМП-4М4-34-У3 220 ТУ 3428-001-50397474-2005, напряжение питания 220 В, потребляемая мощность 500 Вт.

_________________
ЧЗЭМ - качество проверенное временем!

Здравствуйте.
Предоставьте пожалуйста руководство по эксплуатации на привод 792-ЭР-0.
Спасибо.

Добрый день!
Руководство по эксплуатации 822-ЭР-0 РЭ, в которое входит в том числе и электропривод 792-ЭР-0а Вы можете посмотреть во вложении.

_________________
ЧЗЭМ - качество проверенное временем!

Здравствуйте !

Если можно вышлите пожалуйста чертеж пружины 880.325-8А

Буду очень признателен.

Мой адрес эл.почты : O.Granskaya@sevkazenergo.kz

Добрый день.

Подскажите на какой арматуре производства ЧЗЭМ используется привод 824-Э-0 ?

ЧЗЭМ

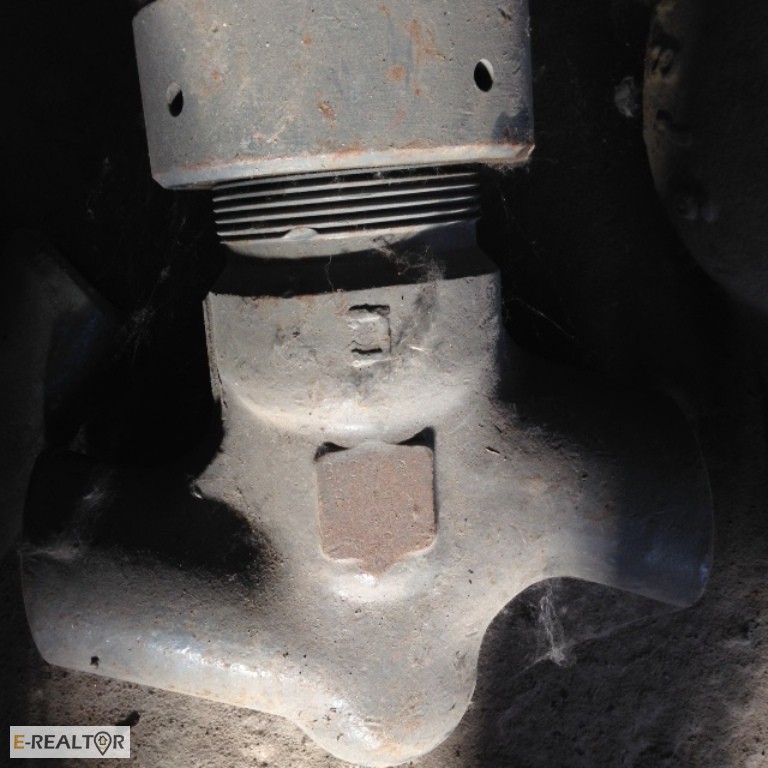

Доброе утро! Есть вопрос по обозначениям на старом изделии Вашего производства.Что обозначает перевёрнутая буква "С" на обратном клапане 842-60-0?

Доброе утро! Маркировка "С" на штампованном корпусе означает углеродистую сталь, чаще всего сталь 20.

_________________
ЧЗЭМ - качество проверенное временем!

ЧЗЭМ
Спасибо.Смущала её нетрадиционная ориентация.

Да, меня тоже немного смутило, что она перевернута в обратную сторону. Но других вариантов нет, на штампованных корпусах маркируется или буква "С", т.е. углеродистая сталь, или буква "М", означающая 12Х1МФ.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день! Сложный вопрос. Электропривод 824-Э-0а был рассчитан на крутящий момент 1300 Нм и имел червячное колесо из ДСП, затем он был заменен на электропривод 794-Э-0а с червячным колесом из бронзы. Сведений о применяемости привода 824-Э-0 непосредственно на изделиях в электронной базе нет, электропривод 794-ЭР-0а (и раньше соответствено 824-ЭР-0а) применялся на клапанах запорно-дроссельных 950-100/150-Э. Скорее всего данный привод входил в состав колонкового электропривода и отдельно на изделии не устанавливался.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день! Есть большая потребность в обновлённом каталоге деталей к арматуре энергетической выпускаемой ОАО ЧЗЭМ, для заказа запасных частей. У нас есть каталог за 2002г., но в нём не всё интересующее нас есть. Конкретно на сегодняшний день меня очень интересует спецификация запасных частей к клапану регулирующему 811-175-Э.

Добрый день! Клапан 811-175-Э давно не изготавливается, соответственно никаких изменений в КД не проводится и каталог 2002 года в части запасных частей должен соответствовать. Но на всякий случай направил Вам на электронную почту общий вид (со спецификацией на поле чертежа) для подбора требуемых запасных частей. Вопрос переделки каталога запасных частей периодически поднимается, но ресурсов на это пока нет. Вы всегда можете обратится на завод и мы поможем с подбором запасных частей, даже если изделие давно аннулировалось.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день!
Осуществили поставку продукции Вашего завода.
Заказчик требует сертификат ТР ТС 004/2011 Технический регламент Таможенного союза. «О безопасности низковольтного оборудования».
Просьба. прикрепить скан вышеуказанного сертификата.
Спасибо


P.S. ТР ТС 010-2011 и ТР ТС 032/2013 предоставили.

Добрый день помогите подобрать Российский аналог клапана
Клапан Uni Gerete 47652 weeze 10-MRS DN 150. Pb 10 bar.
Исполнительный Shimpf Type 02-25/4500 V230 50/60 Hz уст.4-20мА полож. 4-20мА

Добрый день! Декларацию соответствия требованиям ТР ТС 004/2011 Вы можете посмотреть во вложении. Она распространяется на встроенные электроприводы и колонковые электроприводы нашего производства.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день! 10 бар это всего 1 МПа, кроме того клапан должен быть оснащен сервоприводом. В номенклатуре нашего предприятия изделий на такие низкие параметры и с таким приводом нет.

_________________
ЧЗЭМ - качество проверенное временем!

Коллеги и друзья! С наступающим Вас Новым годом!

_________________
ЧЗЭМ - качество проверенное временем!

Здраствуйте! Скажите пожалуйста, почему в Вашем катологе деталей к арматуре энергетической ТЭС, выпускаемой ОАО ЧЗЭМ 2002г. отсутствует номер чертежа муфты соединяющей шпиндель и шток вентиля запорного 1052-65-0; ЦЗ; Э; ЭА. Р(у) 23,5МПа; t-250C? Являются ли они взаимозаменяемыми на эти виды вентилей? Спасибо!

Добрый день! Для всех указанных Вами исполнений клапана запорного 1052-65 муфта одинакова и имеет обозначение 1052-65-5а.

_________________
ЧЗЭМ - качество проверенное временем!

Здравствуйте...интересует вопрос о клапане 392-175/95-Ог, в частности о пружине которая держит его в закрытом положении при отсутствии давления среды...так вот, что там должна быть за пружина???...в имеющемся чертеже можно узнать лишь марку стали, и то что пружина исполнения 5 по Н-150-62...но вот этой нормали у нас нет....

Добрый день!! Подскажите номер чертежа штока для клапана регулирующего игольчатого с электроприводом типа 10с-5-2Э, DN 20, PN 25 MPa, T-350C.

Добрый день! В современной КД на клапан главный предохранительный 392-175/95-0Г указана пружина винтовая цилиндрическая СТП 57-77-03. Данная пружина выполнена из проволоки диаметром 10 мм сталь 51ХФА, наружный диаметр пружины 80 мм, длина пружины в свободном состоянии 106 мм, полное число витков 5,5. Данное СТП выпущено взамен нормали 3Н-150-62, исполнение 5 по нормали как раз соответствует исполнению -03 по СТП.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день! Это изделие не из нашей номенклатуры, соответственно подсказать по нему ничего не можем.

_________________
ЧЗЭМ - качество проверенное временем!

Это номенклатура барнаульских ЗАО "АМК" и ЗАО "БКЗ", туда и обратитесь.

Подскажите а можно ли найти в электронном варианте нормаль 3Н-150-62 и данное СТП? Если можно то дайте ссылочку на скачивание...

Напишите пустое письмо на адрес fedorov_dv@zavodchzem.ru, попробуем Вам помочь.

_________________
ЧЗЭМ - качество проверенное временем!

У вас ОКВЭД сменился?
Производство прочих кранов и клапанов
https://sbis.ru/contragents/5048082410/ ... 4578613413

Добрый день! Я больше технический специалист, но как объяснили наши юристы в связи с введением нового Общероссийского классификатора видов экономической деятельности налоговая инспекция автоматически присвоила нам код основного вида деятельности 28.14 "Производство прочих кранов и машин". Код присвоен в марте 2009 года. Раньше этот код выбирали мы сами, теперь предприятие на этот процесс повлиять не может. Кроме этого, нам присвоили коды по дополнительным видам деятельности - 28.29, 28.41, 28.99 и 46.90.

_________________
ЧЗЭМ - качество проверенное временем!

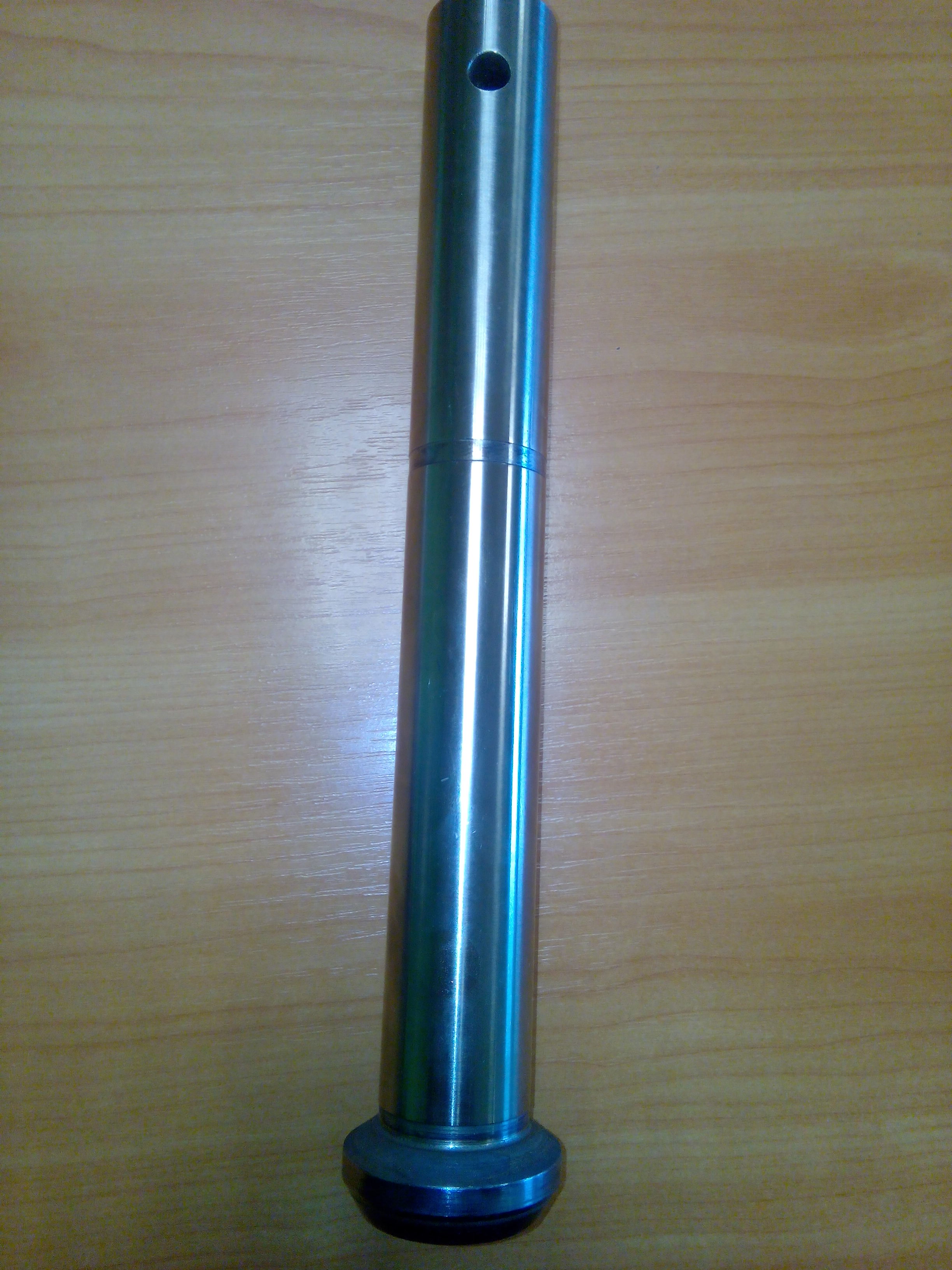

Здравствуйте!!! Подскажите какому вентилю принадлежит данный шток. Его длина 300 мм..

Можно ли найти чертеж распорной пружины тарелок задвижки 1013-175 если не ошибаюсь чертеж номер 881-150-20

Добрый день!
Подскажите пожалуйста, ходовая гайка (бронза) клапана регулирующего типа 868-100-Э выполнена по СТП 24-71-104 ?
Если возможно укажите маркировку подшипников ходового узла.
Спасибо.

Здравствуйте! Скажите, чем отличаются редуктора 852-ЦЗ-0а-06 и 852-ЦЗ-0а-02? На какой макс. крутящий момент на валу арматуры их можно поставить?
Если возможно скиньте руководство по эксплуатации.

Fandorin

Напишите проще СТП 24 71 Трап 36х6 лев.
Подш. 213 и 8113

Добрый день, уважаемые коллеги! Я сейчас в командировке на АЭС "Бушер" и к сожалению у меня нет технической возможности ответить на Ваши вопросы. Но я надеюсь мои коллеги в ближайшее время ответят на накопившиеся вопросы.

_________________
ЧЗЭМ - качество проверенное временем!

ЧЗЭМ

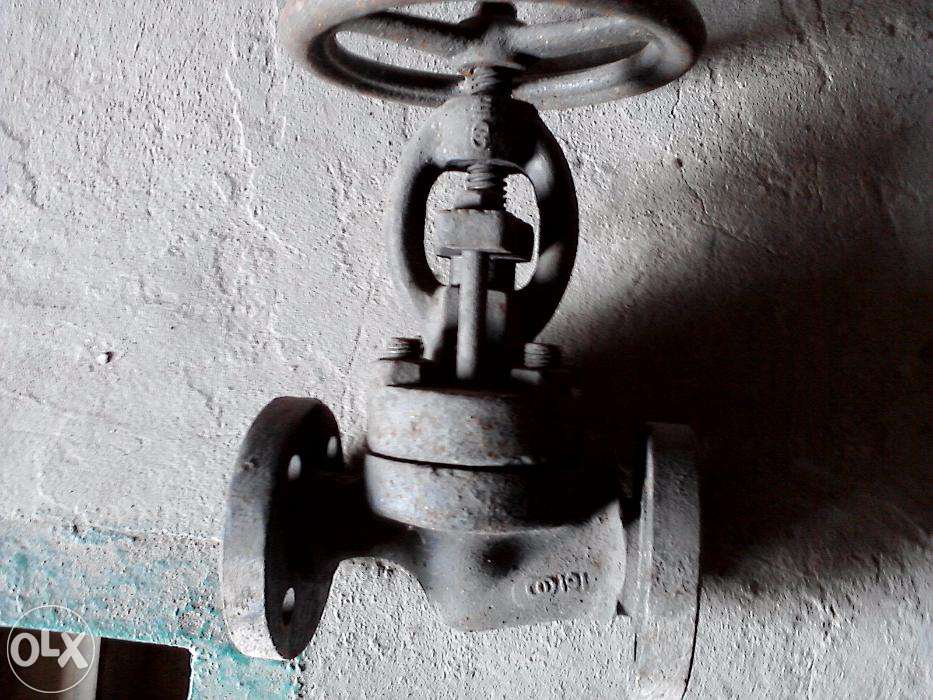

Скажите, пожалуйста, может ли быть Вашим изделием вентиль на прикрепляемом снимке.Мне видится клеймо ЧЗЭМ под маховиком.И ещё, если он Ваш, то что значат обозначения на корпусе?

Добрый день. Хотим заказать дроссельные шайбы. Но столкнулись с проблемой составления опросного листа. Везде расчеты параметров по воде, у нас - перекачиваемая среда - масло ТП22(30). Есть ли у вас пример расчета параметров дроссельной шайбы?

Добрый день!
Осуществили поставку продукции Вашего предприятия.
Заказчик требует сертификат ТР ТС 010/2011 Технический регламент Таможенного союза. Просьба прикрепить копию вышеуказанного сертификата.
Спасибо.

Добрый день! Декларацию соответствия требованиям ТР ТС 010/2011 Вы можете посмотреть во вложении.

_________________
ЧЗЭМ - качество проверенное временем!

Нет, это вентиль не нашего предприятия. У нас нет вентилей с фланцевым присоединением к трубопроводу, только под приварку. Да, и по форме бугеля на наш не похоже.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день! В клапане 868-100-ЭМ используется втулка резьбовая СТП 24-71-104. В ходовом узле клапана установлены два подшипника упорных 8113 ГОСТ 6874 и один подшипник радиальный 112 ГОСТ 8338.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день! Эскиз пружины направлен на Ваш адрес электронной почты.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день! В номенклатуре нашего предприятия дроссельных шайб нет, соответственно и с расчетом их помочь не можем. Мы считаем проходные сечения для регулирующей и дроссельной арматуры, но для дроссельных шайб эти расчеты мало применимы.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день! Редуктор цилиндрический 852-ЦЗ-0А-02 рассчитан на крутящий момент 360 Нм, имеет посадочный размер 115Н11 и маховик диаметром 320 мм; редуктор цилиндрический 852-ЦЗ-0А-06 рассчитан на крутящий момент 100 Нм, имеет посадочный размер 104Н11 и маховик диаметром 200 мм. Руководство по эксплуатации на редуктор отсутствует, т.к. мы не поставляем редуктор как отдельное изделие, только в составе с нашей арматурой.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день! По фото сказать конечно сложно, но возможно это шток 1052-65-2 СБ для клапанов запорных 1052-65. Длина штока по чертежу - 280 мм, диаметр в месте сальника - 36d11, диаметр отверстия в верхней части - 10,5 мм.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день.

Помогите с руководством по эксплуатации на привод 793-эр-0-2 и редуктор 359-цз-0-01.
И сообщите- существует ли паспорт и на приводную головку 359-цз-0-01 ?

Спасибо.

Добрый вечер! Руководство по эксплуатации 822-ЭР-0 РЭ, в которое входит электропривод 793-ЭР Вы можете посмотреть во вложении. Паспорта и руководства по эксплуатации на редуктор 359-ЦЗ не существует, так как мы не поставляем редуктора отдельно, только вместе с нашими изделиями.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день.
Подскажите пожалуйста.
Какие разрешительные документы должны прилагаться к клапанам 998-20-0 ? Паспорт и сертификат?
