Завод LD (Челябинск): консультации специалистов

Подскажите: есть ли у вас кран на Dy500 с электроприводом, приварное соединение, носитель - вода;
Интересует его размеры, вес и тип электропривода (можно ли применять привод AUMA).
Зарание спасибо)

Анжелика
Добрый день!
На нашем заводе производятся краны диаметра Ду 500 в 2-х вариантах: полный проход (проход в шаре и трубопровод одного сечения)http://www.chsgs.ru/catalogue/liquid/privar/privar_7.html и стандартный проход - шар имеет зауженние проходного сечения .http://www.chsgs.ru/catalogue/liquid/pr ... var_5.html
Размеры вы сможете найти по ссылкам выше.
Что касается приводов - на краны может быть установлен любой привод любого производителя. Так как по умолчанию данные краны комплектуются редуктором, имеющим присоединительные размеры по ISO 5211, то установка такого электропривода возможна на серийно произведенный кран. Если привод будем иметь иную посадку (например МЭОФ), то такой кран надо будет изготавливать.
И стандартнопроходной и полнопроходной варианты с редуктором (ручным) имеются в наличии на складе в г. Челябинске

_________________
И не возможное - возможно!

Добрый день!
Информации о поставке на указанную вами рабочую среду не имеем (редко когда заказчики сами сообщают рабочую среду).
Возможно, подойдут краны из стали 09Г2С (-60...+200 С).
По 3D моделям: сообщите версию программы используемую вами, а также какая именно проблема с ними была?

_________________
И не возможное - возможно!

Jadin
Иногда полезно читать каталоги производителей, в том числе самим производителям. На стр. 2 "Каталога кранов газовой серии" в разделе "Применение" написано:
РАБОЧИЕ УСЛОВИЯ
Рабочая среда: природный газ, сжиженные углеводородные газы, неагрессивные газообрасные среды.
Рабочее давление: до 4,0 МПа.
Температура рабочей среды: от - 60 °С до + 200 °С (в зависимости от климатического исполнения
изделия).
Температура окружающей среды: от -60 °С + 60 °С (в зависимости от климатического исполнения
изделия).

Смесь пропана-бутана - это собственно и есть СУГ (сжиженные углеводородные газы).
Следовательно, применение возможно в пределах указанных давлений и температур.

Добрый день! Спасибо за дополнительные разъяснения. Паро-газовая смесь, как нам кажется, является пограничным агрегатным состоянием. Однозначной информации о поставке для таких условий не имеем.

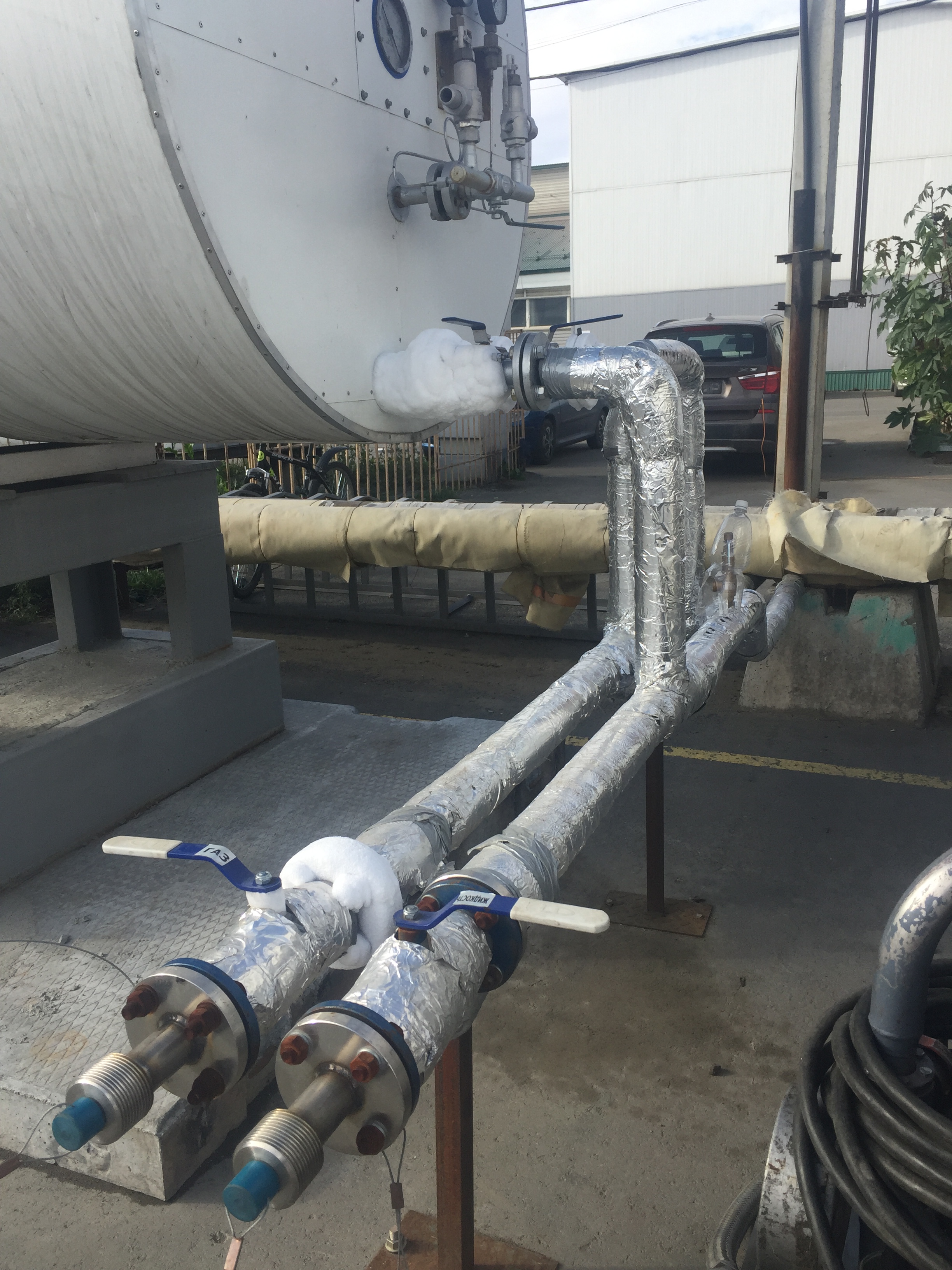

На фото установка газосмешения, краны стоят на открытом воздухе. Для примера.

_________________
И не возможное - возможно!

Пожайлуста отправьте прайс( с цнами)

Здравствуйте, а подскажите чертежи кранов 11С67П есть у Вас? Проект делаю сейчас - поискал в интернете - не нашел. Краны LD с сайта - скачал, там нет разборных, а нужны именно они. Или подскажите где искать.

День добрый! На вашем сайте нет в dwg формате в 3Д (хотя колонка создана)кранов LD для газа фланцевые полнопроходные и стандартнопроходные Просим вас прислать c d50 по d250.

С уважением вед.инженер-проектировщик
ООО "СпецГазАвтоматика"
Держакова Валентина Анатольевна

Добрый день, Валентина Анатольевна!
На главной странице сайта размещена ссылка на архив 3D моделей. Модели не разделены на водные и газовые, так как геометрические размеры у кранов идентичные.

_________________
И не возможное - возможно!

Уважаемый Алексей!
Вам требуются в каком формате чертежи?

_________________
И не возможное - возможно!

Добрый день!
Прайс отправляется по запросу, обратитесь в ближайший к Вам офис продаж или филиал.

_________________
И не возможное - возможно!

Здравствуйте, нужны в формате *dwg - 2D и 3D если можно.

Добрый день. В паспорте и на сайтах не указано, что краны LD можно использовать на пар. Возможно у Вас имеется линейка кранов предназначенная на пар, подскажите.

Добрый день!
На сегодняшний день в составе линейки кранов LD не имеется отдельной серии на пар. Штатная конструкция для данной рабочей среды не применяется. Мы ведем работу над ней и в ближайшее время анонсируем запуск таких кранов.
Благодарю за интерес к продукции под маркой LD

_________________
И не возможное - возможно!

Алексей, укажите адрес вашей электронной почты

_________________
И не возможное - возможно!

Добрый день. Интересуют кран КШ.Ц.П из ст 12Х18Н10Т под электропривод, среда 40% р-р Н2О2. Прошу выслать типы приводов которые вы устанавливаете.

Добрый день, Руслан!
На всю линейку наших кранов мы можем установить абсолютно любой привод по вашему желанию. Чаще всего запрашивают либо Auma как импортный вариант, либо Чебоксарский МЭОФ.
Мы, как завод, занятый изготовлением кранов, можем изготовить под ваш привод кран (при наличии чертежей).

_________________
И не возможное - возможно!

Отправьте каталог приводов Чебоксарский МЭОФ

Здравствуйте! Подскажите, пожалуйста: краны LD Стриж - полнопроходные или стандартнопроходные? В каталоге такой информации нет. В паспорте крана тоже, есть только чертеж, судя по которому кран полнопроходной.

Добрый день!
По Вашему запросу направляем ссылку на каталог МЭОФ
http://www.zeim.ru/production/cat/
В нашем случае используются четвертьоборотные привода.

_________________
И не возможное - возможно!

Добрый день, Ольга!
Кран LD Стриж в данный момент выпускается в стандартнопроходном исполнении.
При формировании спроса на полнопроходные краны данной серии мы освоим выпуск и такого варианта.
С уважением,
завод LD

_________________
И не возможное - возможно!

Когда этот пропан-бутан в паровой фазе...
Дело кончилось тем, что я им проекте написал саратовские, а они купили польские обычные газовые.

Но теперь им понравились разборные 11с67п (ценой, я думаю)
Очень хочется получить 3D модели - формат любой, какой есть
P.S. кроме Компаса

Подскажите цену на задвижку КШ.Ц.Ф.200/150.016.02

это кран шаровый фланцевый, а не задвижка.

Добрый день!
КШ.Ц.Ф. - это Кран Шаровой Цельносварной Фланцевый.
Типоразмер, указанный вами стоит 15 087 с НДС. Складская позиция не только на центральном складе (Челябинск), но и на региональных складах.
Спрашивайте в своем регионе!

_________________
И не возможное - возможно!

Добрый день.
Подскажите как стать официальным дилером LD?

Друзина И.
Вы интересовалась запорной арматурой на цемент и шлам! Хотим предложить вам для этого шиберные задвижки!
Если этот вопрос вас все еще интересует, обращайтесь в нашу компанию.
http://www.energostandart.com/ - наш сайт

Добрый день. Прошу Вас скинуть 2D-чертеж в формате DWG шарового крана LD фланцевого полнопроходного Ду250 с редуктором со всех сторон для проектирования.
Желательно еще получить и 2D-чертежи кранов всех типоразмеров фланцевого и приварного соединения со всех сторон для проектирования.
Спасибо.
Почта: alexeevkirillvladislavovich@mail.ru

Добрый день.
Прошу подобрать запорную арматуру.
Необходима арматура для солевого раствора NaCl - плотность 1300кг/м3. Ду 80, Ру 1.6 Мпа.
На сайте «Тепловодкомплект», представлена арматура вашего завода: «Кран шаровый LD КШЦФ Нерж. Ду 80 Ру 16 н/п», на этом сайте указанно, что корпус кран можно изготовить из нержавеющая сталь (12Х18Н10Т), в каталогах на вашем сайте я не нашел этой информации. Кому верить? Так как среда агрессивная, нам необходимо что бы корпус и все составные части крана были выполнены из нержавеющая сталь (12Х18Н10Т).

Здравствуйте!!! Нужны чертежи 3D и 2D разборных кранов 11с67п в формате *.dwg. Прошу выслать на эл.почту, если возможно.

Добрый день не подскажете где посмотреть KV неполнопроходных кранов ДУ 50 , 80 ,100 , 150
Подбираем замену задвижкам.

Добрый день не подскажете где посмотреть KV неполнопроходных кранов ДУ 50 , 80 ,100 , 150
Подбираем замену задвижкам.

Добрый день!
Прошу вас отправить прайсы кранов на природный газ.

[quote="mosengservice"]Добрый день.
Подскажите как стать официальным дилером LD?[/quote]

Добрый день!

По вопросу получения дилерства, Вы можете направить запрос на электронный адрес office@chsgs.ru. В приложении прикрепить карту партнёра.

Добрый день!
На нашем сайте http://www.chsgs.ru/ размещены файлы 2D-модели и 3D-модели, так же на сайте в электронных каталогах напротив каждой позиции прикреплён файл 3D-модели http://www.chsgs.ru/catalogue/liquid/fl ... nc_12.html из данного файла можно получить 2D-модели со всех сторон для проектирования.

Добрый день!
В каталогах на нашем сайте в разделе "Спецификация материалов" прописано-
Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С - LD Energy) http://www.chsgs.ru/catalogue/liquid/pr ... var_5.html
для подбора шарового крана LD на агрессивные среды, Вам необходимо сделать запрос специалистам завода с полным описанием химического состава и температуры рабочей среды на электронный адрес office@chsgs.ru

Добрый день!
Чертежи 3D разборных кранов 11с67п в формате *.dwg. Вы можете скачать в каталоге на нашем сайте http://xn--1167-e6dj.xn--p1ai/11s67p/20 ... c_977.html
файлы прикреплены напротив каждой позиции.

Добрый день!
Для расчёта Kv необходимо знать параметры рабочей среды. Для подбора аналогов необходимо направить запрос на электронный адрес office@chsgs.ru с указанием параметров рабочей среды и маркировку используемой ранее арматуры.

Добрый день!
Прайс отправляется по запросу, обратитесь в ближайший к Вам офис продаж или филиал.

_________________
ООО "ЧСГС" - мы стремимся задавать темп развития российского рынка

http://www.chsgs.ru/contacts/contact/

Добрый день.
Подскажите какой можно подобрать аналог из продукции LD со следующими параметрами :

Кран-заслонка. Ду=16
Рабочая среда – воздух
Давление – вакуум -0,8…-1 кг/см2
Температура 0…150°С
Температура окружающей среды -50…+50°С

Спасибо

Добрый день!
Для подбора аналога необходимо уточнить параметры:
-Диаметр условного прохода;
-Габаритные размеры и тип присоединения.
Высылаю Вам на электронный адрес технические характеристики крана LD, для согласования с заказчиком.

С ПРАЗДНИКОМ МИЛЫЕ ДАМЫ!!!

Добрый день!
Интересует возможность изготовления под заказ шаровых кранов с удлиненным штоком (750-1000мм) и следующим расположением штурвала редуктора (см. рисунок).
Расположение кранов - тепловые сети, тепловая камера-павильон. Тмакс=130°С, Рмакс=16кгс/кв.см
Данное расположение редуктора - в целях удобства обслуживания.
Как это скажется на надежности конструкции?
Если возможность есть, прошу выслать данные (наименование) для заказа или компред на Ду500 полный проход и Ду350 стандартный проход.

etproject
Добрый день!
Данные шаровые краны могут быть изготовлены на нашем предприятии. По стоимости и сроку изготовления узнавайте у наших специалистов. Для получения коммерческого предложения, оставьте свои контактные данные.

_________________
И не возможное - возможно!

Доброе утро!
Разрешается ли применение крана КШ.Ц.П.400/305.016.02 для подземной установки без электрохимзащиты на газопровод низкого давления

Добрый день, Ерлан!
На газопровод запорная арматура устанавливается согласно проекту, в котором должны быть ответы на ваш вопрос. Завод производитель изготавливает и поставляет кран для газообразных сред в случае подземной прокладки (с удлиненным штоком) - в изоляции весьма усиленного типа, которая в свою очередь защищает кран от блуждающих токов и электрохим коррозии, в том случае если весь трубопровод также защищён. В случае не подземного исполнения-кран в краске. Обратитесь пожалуйста к проекту на газопровод. Рады ответить на все ваши вопросы.

_________________

Добрый день. Почему на сайте в характеристиках кранов нигде не указана максимальная температура жидкости для использования данной арматуры? Где брать эту информацию о вашей продукции?

Здравствуйте Александра! Вся информация о рабочих условиях находится на сайте в вкладке производство, либо в каталогах во вкладке рекламная поддержка (ссылка на каталог водной серии: http://www.chsgs.ru/netcat_files/File/LD_A5_Water.pdf. )
Температура рабочей среды:
от - 60 °С до + 200 °С (для серии Energy) / от - 40 °С до + 200 °С (остальные серии).
Каталог 2016 (Водная серия) страница 4.
Благодарим Вас за проявленный интерес к продукции LD.

_________________

Здравствуйте, подскажите, пожалуйста, а можно ли использовать шаровые краны LD для нефтепродуктами типа универсин-с, вязкостью 2.5 см2/с

Anastasia--
Добрый день, Анастасия!
Возможно установить шаровые краны LD на данную рабочую среду при условии эксплуатации не ниже порога застывания без использования подогрева.

_________________
И не возможное - возможно!
