А. В. Мезенцев, ООО «ТОРКОН Приводные технологии» (официальный дистрибьютор Rotex Manufacturers and Engineers (Индия)). Современные цифровые позиционеры с расширенной диагностикой для замены импорта из недружественных стран

Мезенцев Андрей Викторович, руководитель продаж ООО «ТОРКОН Приводные технологии», опубликовал статью о позиционерах расширенной диагностики для замены импорта из недружественных стран.

В связи с уходом абсолютного большинства европейских и американских поставщиков, производящих позиционеры, такие как FISHER, Masoneilan, Schneider, на рынке регулирующей арматуры образовалась потребность в позиционерах, которые поставлялись бы не по схеме параллельного импорта, но при этом обладали бы высоким качеством, диагностическими функциями, к которым привыкли наши российские заказчики.

Единственным вариантом, отвечающим условиям безопасного не параллельного импорта, не контрабандного, не через страны Средней Азии, отвечают позиционеры компании Rotex. Это индийская компания, достаточно инновационная с точки зрения развития как интеллектуальных устройств для управления арматурой, так и приводов. И в части маркеров по этой технике. Их в основном четыре: конструктивная надежность, удобство эксплуатации, функционал, экономическая безопасность поставок – в том плане, что эти поставки могут быть остановлены на этапе контроля за санкциями.

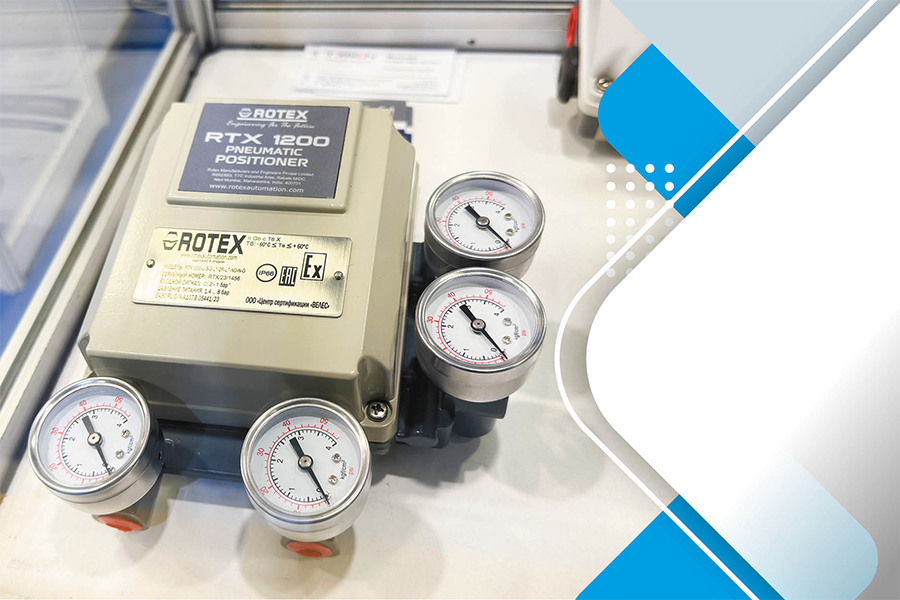

Надежность этого позиционера обусловлена минимумом движущихся частей, которые в нем применены, достаточно простой лаконичной конструкцией: он фактически состоит из трех крупных деталей – корпуса, пневматического реле и электронного блока вместе с дисплеем. Пневматический блок надежен, потому что в его базе распределительный блок со стальным притертым золотником с очень высокой твердостью. Датчик обратной связи имеет бесконтактную конструкцию, поэтому не подвержен химическому и механическому износу.

Что касается универсальности этого позиционера и удобства эксплуатации, то в первую очередь это одна и та же модель для всех типов приводов, как поворотного, так и линейного движения, это большой диапазон расходов, то есть этот позиционер может работать в диапазоне до 700 литров в минуту. Для сравнения, большинство аналогов работают до 200 литров в минуту. Это значит, что можно управлять приводами достаточно большого объема без применения бустерных реле увеличения расходов. Это универсальная конструкция с точки зрения диапазона температур. Позиционер работает от минус 60 (испытано в пневматической камере).

Что касается функциональных возможностей, то в позиционере реализована базовая диагностика, свойственная для корейских позиционеров Tissin и POWER-GENEX. Наряду с расширенной диагностикой на старших моделях примерно аналогичный DVC Fisher 6200. Это продвинутая расширенная диагностика с использованием датчиков давления. Информация о фактическом состоянии арматуры в присутствии трения или каких-то механических аномалий поступает к нам от датчиков давления и может быть использована впоследствии для принятия решения по ее обслуживанию.

Все основные типы тестов этими позиционерами поддерживаются как офлайн, так и онлайн. Это тест полного хода механической характеристики, это динамический тест с перестановками, это определение зоны нечувствительности и для PCT-контроллеров, которые применяются для систем противоаварийной защиты, это тест частичного хода и тест состояния соленоидного клапана.

Наши заказчики отмечают, что позиционер удобен и прост в установке, не требует точной ориентации корпуса при монтаже на клапан, очень быстро и корректно калибруется нажатием двух кнопок в течение 5 секунд, выдерживается и подбирается правильный коэффициент регуляторов, практически без перерегулирования работает с приводами любого типа размера.

Позиционер оснащен интеллектуальной системой диагностики, которая позволяет оценить состояние привода и клапана. По нашей статистике, 80% неисправности возникает именно в пневмосистеме, а потом подобно «кариесу» проникает в металл клапана. Эта система позволяет оценить его состояние заранее, принять меры до того, как он выйдет из строя.

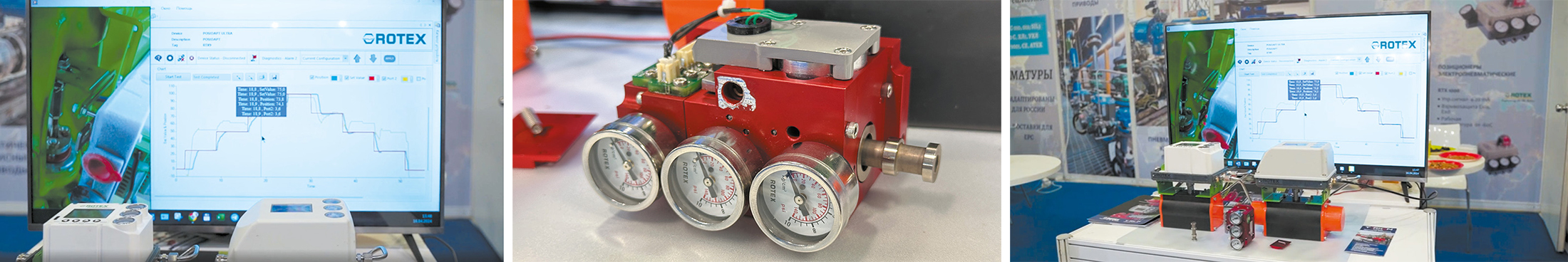

Здесь изображена тестовая диаграмма по калибровочным точкам, где видно, как позиционер настроен и какая у него ошибка позиционирования.

Принцип действия – основа на IP аналогового преобразователя, который управляет пневматическим реле, так называемым сервоприводом. В сервоприводе используется исключительно уплотнение «металл по металлу», которое позволяет использовать его на применение с высокой цикликой. Этот узел очень отказоустойчивый, потому что используется именно «металл по металлу», ему не страшны масляные загрязнения, он боится только твердых частиц.

Обратите внимание, как откалибровался позиционер в автоматическом режиме. Не было никаких настроек коэффициентов, это произошло просто по автокалибровке, по нажатию двух кнопок.

Основной целью снятия диагностики является уменьшение затрат на ремонт и так называемое предиктивное обслуживание, для того чтобы определить неисправности в клапане до их демонтажа с трубопровода, чтобы демонтировать с трубопровода только те клапаны, которые действительно имеют внутренние дефекты. Если дефект находится в пневмосистеме либо за пределами внутренностей трубопровода, его можно исправить, не демонтируя клапан с трубопровода.

На сегодняшний день это одна из лучших моделей позиционеров, обладающих полным интеллектом, который на российском рынке присутствует и поставляется не по схеме параллельного рынка, абсолютно легально с технической поддержкой и сервисом в Российской Федерации.
