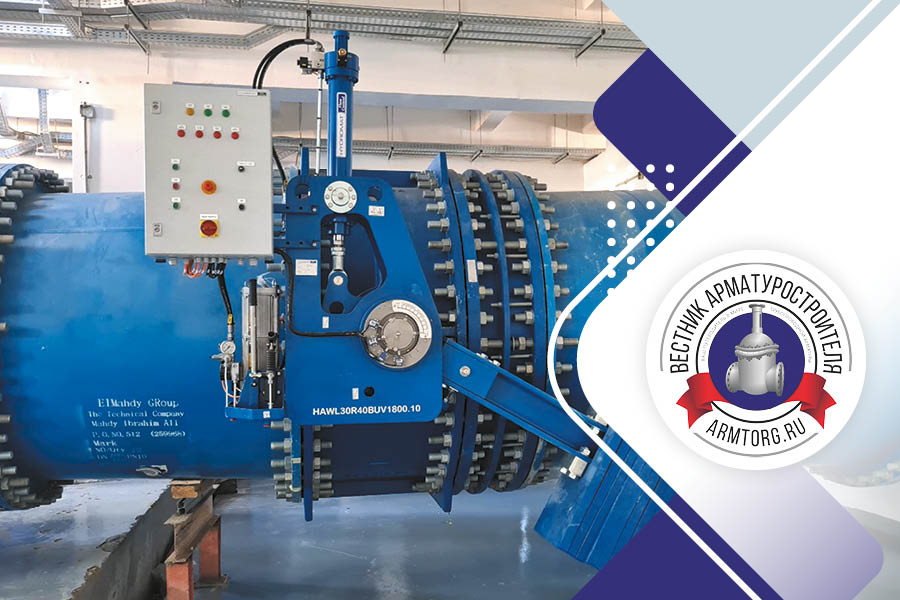

М. Ефимов, медиагруппа ARMTORG. Как отличить обратный затвор от дискового затвора и к какой группе отнести при этом комбозатвор

Медиагруппа ARMTORG начинает публикацию материалов из второго номера журнала «Вестник арматуростроителя». Марк Ефимов представил статью «Как отличить обратный затвор от дискового затвора и к какой группе отнести при этом комбозатвор».

Друзья, мы решили открыть новую рубрику в журнале, не знаем пока, насколько успешной она будет. Назовем ее «Читатель спрашивает – мы отвечаем».

Сразу оговоримся, что данная статья освещает азы и будет не особо интересна арматурному эксперту. В редакцию поступил запрос от одной компании, которая хотела бы услышать компетентное мнение: в чем разница между обратным затвором и классическим (запорным) дисковым затвором и к чему относится комбозатвор (документы и описание на который нам прислали, включая схему насосной, ТЗ, ИТТ, фото, паспорта, описание и др.).

Чтобы ответ получился нагляднее, мы постарались приложить побольше фото, чтобы у неискушенного читателя в следующий раз не было вопросов: что перед ним, какая группа ТПА. Еще раз обращаем внимание, что вопрос и последующая статья возникли не на пустом месте. Если есть подобные вопросы, значит, надо ответить, не оставив сомнений, чтобы в следующий раз подобных вопросов не было.

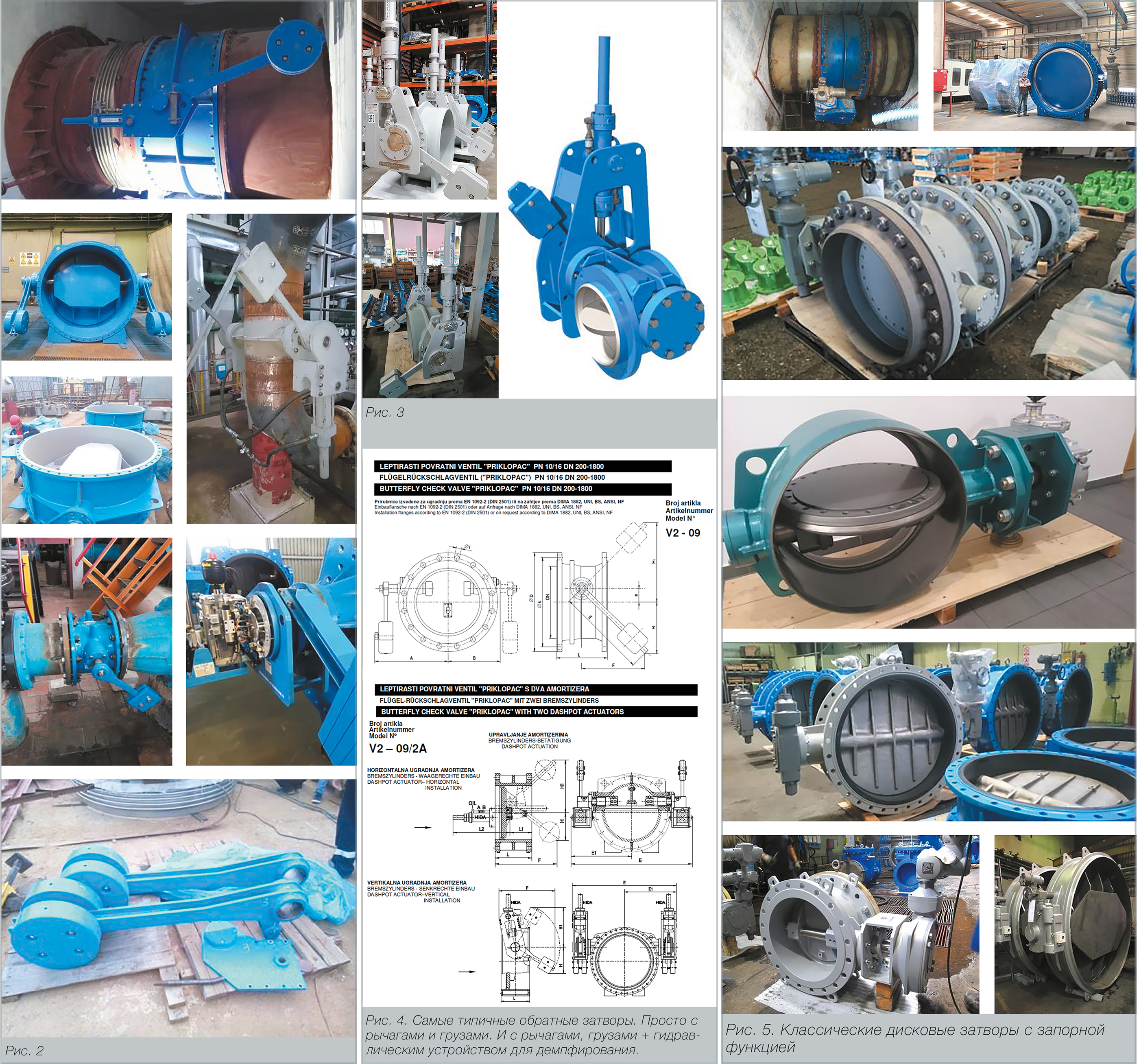

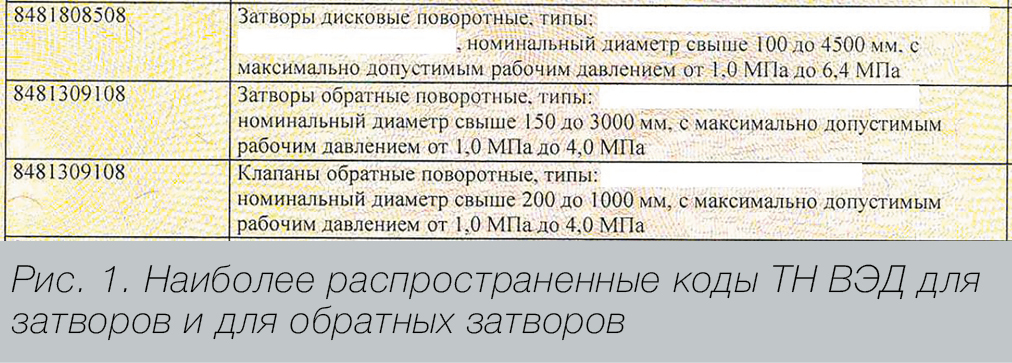

Важным атрибутом обратного поворотного затвора является гидравлическое устройство в дополнение к рычагу с грузом. Оно может быть смонтировано как вдоль (горизонтально), так и поперек (вертикально) трубопровода. Опционально может быть с двух сторон. Также оно может быть смонтировано неверно. На фото (рис. 2) с серым затвором на вертикальном трубопроводе, судя по всему, их надо развернуть на 90° против часовой стрелки. В разобранном виде обратный затвор сильно напоминает дисковый затвор, который также может быть в разобранном виде, но при этом и те и другие имеют различные функции и назначение.

Хотите еще фото обратных затворов (рис. 3)? Классика жанра. Вот, например, одни (серого цвета) для теплосетей Санкт-Петербурга, другие для Мостеплосетей (рендер голубого цвета). Видите рычаг с грузом? А гидравлические устройства? Обратные затворы (клапаны, называйте их, как хотите) Ду600 Ру25 предназначены для защиты насосного оборудования на теплосетях от обратного потока и гидравлического удара. При отключении насосов рычаг с грузом придают необходимый на закрытие момент (иначе диск может закрыться слишком поздно, когда обратный поток уже сформирует свою разрушительную силу), а гидравлика обеспечивает плавное безударное закрытие, гася момент от обратного потока. Кстати, можно ли переделать в запорный затвор? Можно! В теории. Демонтируете рычаги с грузом, снимаете гидравлику и ставите на их место редуктор или редуктор с электроприводом (рассматриваем наиболее популярные виды приводов) – и получаете запорную функцию.

Классические дисковые затворы с запорной функцией (рис. 5). Либо открыто, либо закрыто. Можно также оставлять диск в промежуточном положении (помним о кавитации). При этом любое изменение диска происходит исключительно при вмешательстве из вне. Обратная (защитная) функция отсутствует напрочь. Самостоятельно затвор не закрывается по примеру обратного затвора. Рычаги с грузом также отсутствуют. Если попытаетесь переделать в обратный затвор, см. наш комментарий по Нижневартовску.

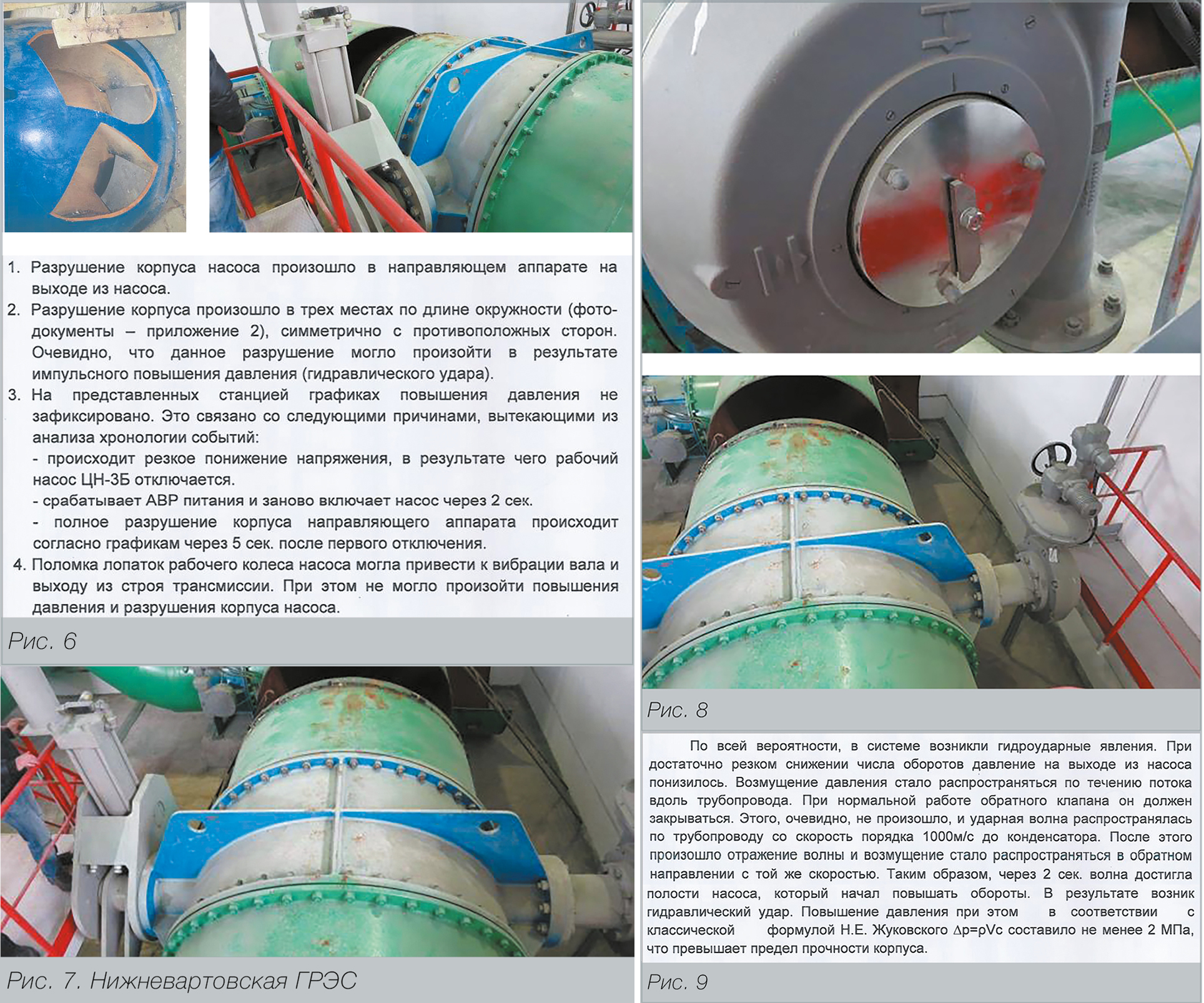

Тот же самый Нижневартовск рис. 8). Зачем обратному затвору редуктор и электропривод? Попытка самостоятельной переделки затвора в обратный еще раз подтверждается. Опыт печальный. Не рекомендуется. Ибо обратный затвор – это элемент системы безопасности трубопроводов. Если обратный затвор сам при отключении насосов (падении напора) не закрылся, как правило, последствия очень серьезны. Закрытие у затворов происходит через вращение маховика редуктора или электропривода по сигналу оператора либо при его прямом участии – крутить руками.

Чем опасен гидравлический удар (рис. 9)? Не сказали бы, что лучше один раз увидеть, чем сто раз услышать. Как раз наоборот, с небольшим уточнением: сто раз прочитать. Последствия попытки переделать дисковый затвор Ду 2000 в обратный затвор ожидаемо закончилась фиаско.

Кажется, все разъяснили, с разницей между обратным затвором и дисковым затвором (запорным) все понятно. Читатель, делающий первые шаги в арматурном деле, сможет получить исчерпывающий ответ.

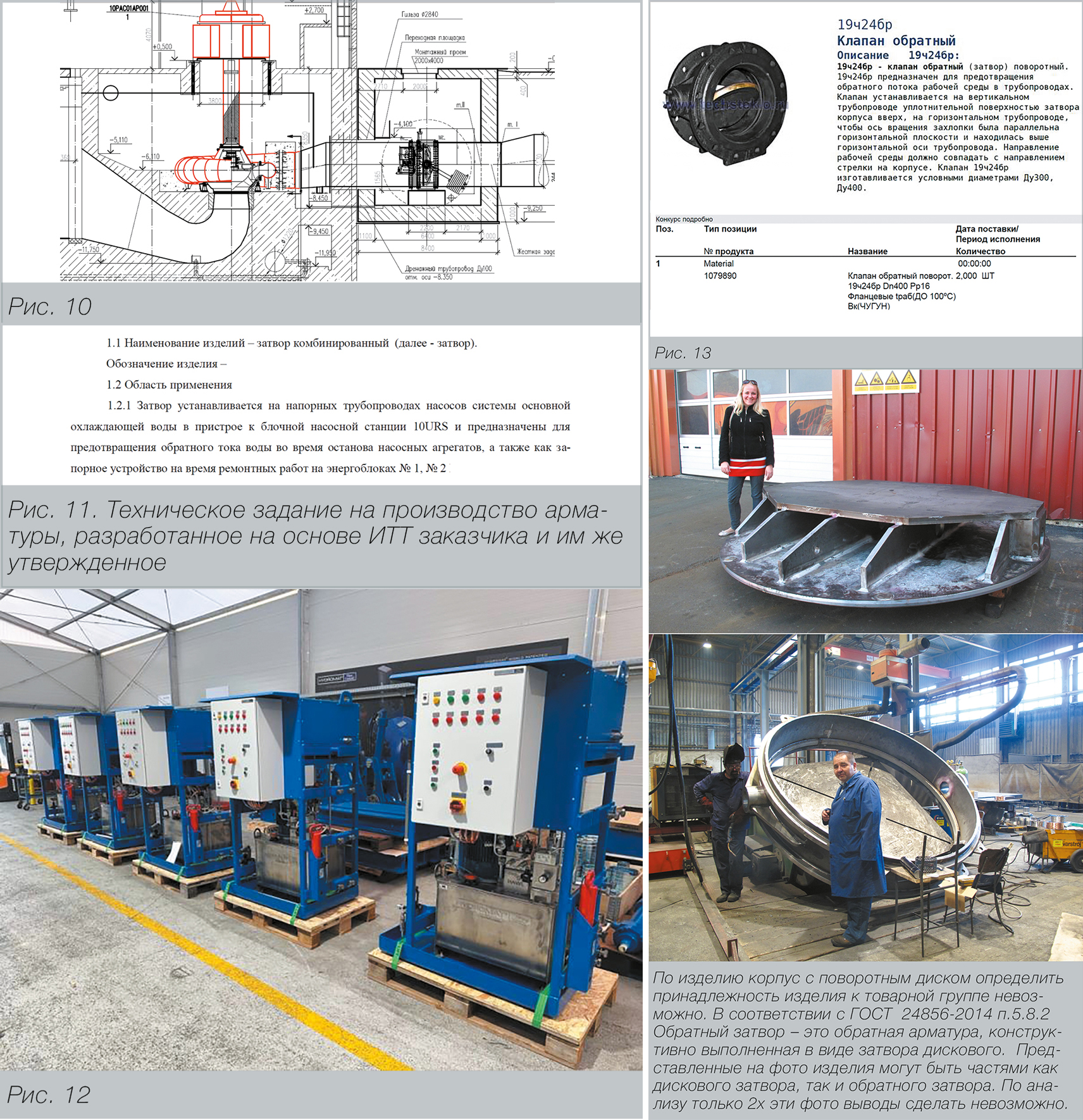

Теперь перейдем ко второй части. К чему относится комбозатвор по сути и именно тот, документы на который мы получили? Конкретно схему насосной, ИТТ на арматуру и ТЗ, где, собственно, четко указана функция и можно сразу найти ответ на вопрос. Давайте начнем со схемы. Видим насосы? Сразу ищем обратные затворы после них, как вы не называйте устройства, стоящие после насосов, их задача – работа от потока, насосы заработали, пошел напор, они открылись, насосы отключились, им надо быстро выполнить защитную функцию – закрыться, защитив насосы от обратного потока воды, плавно закрыться. По схеме же специалист также безошибочно определит назначение ТПА, установленной после насосов: защитить насосы от обратного потока воды (после отключения насосов), присутствующая гидравлика позволяет безударно закрыться арматуре, избежав губительного для трубопроводов гидравлического удара.

Открываем ТЗ (рис. 11) (техническое задание на производство арматуры), разработанное на основе ИТТ заказчика и им же утвержденное. Черным по белому указано назначение арматуры, сразу однозначен ответ, что комбозатвор по сути есть разновидность обратного затвора с запорной функцией, в соответствии с п. 5.8.7 такие изделия называются невозвратно-запорными затворами (обратный затвор, в котором может быть осуществлено принудительное закрытие или органичение хода запирающего элемента).

Касательно английского наименования, мы обратились в две зарубежные компании, где нам пояснили наиболее правильное написание подобного вида арматур на английском языке: combo-check valve. Что в переводе звучит как комбинированный обратный затвор (или клапан, так как valve в анлийском – это обобщенное понятие для всех видов ТПА, причем в переводе многих авторов на русский valve звучит как клапан, что не совсем верно, если иметь в виду, что за словом клапан в российском языке отведено гораздо более узкое техническое значение в отношении ТПА). Как это водится, длинное (из трех слов) наименование часто, не только в быту, но и в документах, может быть сокращено, а именно до «комбинированный затвор». При этом право на существование имеет также название в одно слово «комбозатвор». Оно, на наш взгляд, применяется на равных с комбинированным затвором, с той же частотой, в отличие от комбинированного обратного затвора (намного реже). Здесь логика такова: зачем уточнять «обратный», если это (основное назначение и функция) и так заложено в смысл прилагательного «комбинированный» или приставку «комбо».

Кстати, мы обратились к производителю (рис. 12) гидравлической оснастки комбозатворов (вот видите! Не «комбинированный затвор» и тем более не «комбинированный обратный затвор», писать в одно слово всегда удобнее. При этом может потеряться смысл, особенно если поставить знак равенства между «комбозатвор» ти «затвор», распространив на последнее все то, что мы понимаем под дисковыми затворами, которые предназначены для запорной функции, открыл по сигналу, закрыл по сигналу) к фирме HYDROMAT, попросили уточнить у них код ТН ВЭД на нее (HS code). Код оказался 8412 29 20 (ставка 5 %). Есть целесообразность при поставке оформлять такую оснастку отдельно от ТПА, как отдельное грузоместо, с отдельной декларацией, выделяя дополнительный ТН ВЭД код, сэкономите на ставке немалые деньги! Берите на вооружение.

Нам прислали отчет эксперта, который брал пробы (фотографировал) у комбозатвора, разобранного на четыре части (рычаги, грузы, гидравлика и само «железо»), и заключение ведомства. Вердикт был: изделие содержит поворотный диск, значит, это дисковый затвор (запорный). При этом, вероятно, специалист таможни не догадывается, что поворотный диск – это, в силу того, что труба имеет круглое сечение, атрибут не только дискового затвора (запорного), но и, например, обратного затвора (клапана), у которого запорный орган – тоже поворотный диск. Но это изделие относится к другой группе ТПА. Вообще это большая беда, когда эксперт, таможенный специалист, не обладают достаточными знаниями в узких специализациях, таких как арматуростроение. Понятно, что товарных групп всего десятки, а может, сотни тысяч, но тем не менее, если назвался экспертом, то, пожалуйста, обладай компетенцией.

Эксперт ссылается, что он использовал ГОСТ 24856-2014. Смотрим раздел 5.8. Разновидности обратной и отключающей арматуры.
5.8.2 Обратный затвор. Обратная арматура, конструктивно выполненная в виде затвора дискового.

Таможня, не принимая во внимание этот пункт (не читали полностью ГОСТ), однозначно отнесла товар к группе 5.5.4 «Дисковые затворы».

Еще раз обращаем внимание на 5.8.2. Обратный затвор – это обратная арматура, конструктивно выполненная в виде затвора дискового.

Ждем новых вопросов, будем продолжать рубрику!

Вместо послесловия

Вопрос на засыпку: можно ли со стопроцентной уверенностью утверждать, не видя подпись справа, не видя закупочную спецификацию, что на рис. 13 представлен обратный затвор (дисковый), а не затвор дисковый (запорный). Наверное, нет, с правой стороны вполне может быть редуктор и штурвал, вследствие чего у затвора не будет защитной (обратной) функции. Кстати, отсутствие рычагов с грузами для дозакрытия вносит сумятицу в ответ. Можно ли ошибочно идентифицировать этот обратный затвор (клапан) как дисковый затвор? Да, если считать (ошибочно! В силу отсутствия специальных знаний), что все, что имеет диск (круглый предмет), относится к дисковому затвору (запорному).
