Пензенский арматурный завод успешно разработал и запустил в производство новую конструкцию шарового крана DN 80 PN 0,6 МПа ВИЛН.491825.001-06 … -08

23 Сентября 2014

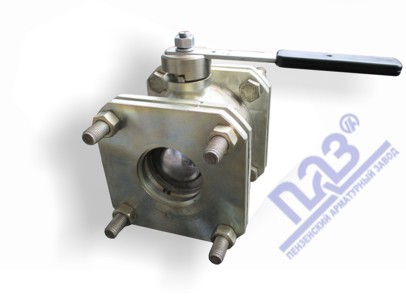

Пензенский арматурный завод успешно разработал и запустил в производство новую конструкцию шарового крана DN 80 PN 0,6 МПа ВИЛН.491825.001-06 … -08 с увеличенным проходным отверстием пробки и с возможностью установки рукоятки как справа, так и слева. Кран может быть опломбирован в закрытом положении на объекте.

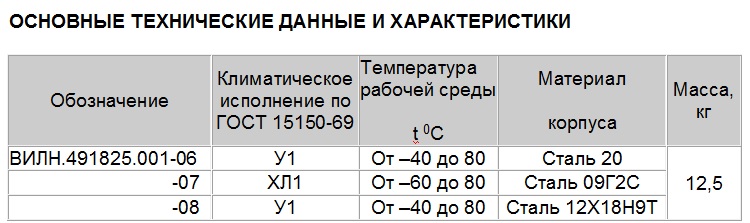

Шаровый кран предназначен для установки на трубопроводах в качестве запорного устройства. Разрешение Федеральной службы по технологическому надзору РФ на применение № РРС 00 – 40756 от 18.10.2010 г. Срок действия разрешения до 18.10.2015 г.

Условный проход DN…………………………………………………………………………………80
Давление номинальное PN, МПа (кгс/см2) …………………………………………………0,6 (6)
Среда рабочая ….. Светлые нефтепродукты (бензины этилированные и неэтилированные, дизельное топливо, керосин) без наличия механических примесей. Природный газ
Герметичность затвора по ГОСТ Р 54808-2011 …………………………………………класс А
Тип присоединения…….фланцевое по ГОСТ 12815-80 исполнение 1 под ответные фланцы по ГОСТ 12820-80
Усилие на рукоятке при повороте пробки при одностороннем давлении на пробку PN 0,6 МПа не более 50 Н.Данная конструкция крана разработана с возможностью переноса рукоятки для изменения возможности закрытия крана против часовой стрелки, а также имеются возможности для опломбировки крана в закрытом положении на объекте.
Материал уплотнительных седел в затворе ………………………………….фторопласт 4 О
Изготовление и приемка по ………………………………………ТУ 3742-024-05749381-2000

Гарантийные обязательства
Гарантийный срок эксплуатации – 18 месяцев.
Гарантийная наработка – 3700 циклов.

Габаритные размеры трубопроводной арматуры:



Пример записи крана DN 80 при заказе и в документации другого изделия: «Кран шаровой DN 80, PN 0,6 МПа ВИЛН.491825.001-06 ТУ 3742-024-05749381-2000».

Технические характеристики можно скачать здесь

Пресс-служба Пензенского арматурного завода
