Управляемая арматура

Управляемая арматура. Арматура управляет потоками рабочих сред в трубопроводах путем изменения их расхода. Для этого необходимо уметь изменять площади проходных сечений в запорном или регулирующем органе изделия.

Это в свою очередь требует перемещения подвижного элемента – затвора относительно седла (или седел) корпуса.

Перемещения затвора могут быть ПОВОРОТНЫМИ (в кранах, дисковых затворах) или ПОСТУПАТЕЛЬНЫМИ (в клапанах, задвижках и др.). Они могут происходить периодически (в запорной арматуре) либо непрерывно (в регулирующей арматуре). Но в любом случае в конструкции арматуры должно быть предусмотрено устройство, которое обеспечивает установку затвора в требуемое рабочее положение.

Перестановка затвора, как правило, происходит при помощи принудительного внешнего управления – ручного или механизированного. Однако в некоторых видах арматуры затвор срабатывает автоматически, реагируя на изменения параметров рабочей среды – давления, направления потока, состава и др.

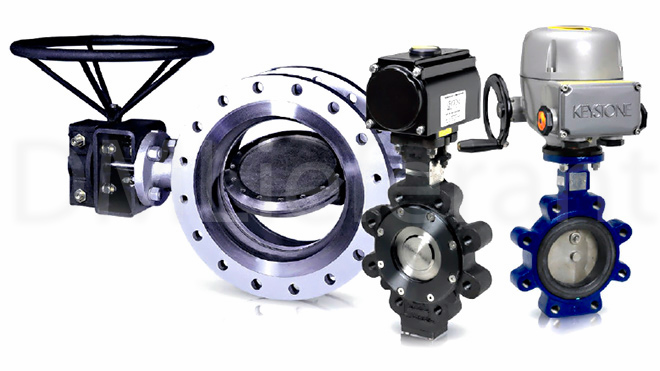

Иначе говоря, по способам управления арматуру можно разделить на ДВЕ ГРУППЫ. К одной из них относится АРМАТУРА, УПРАВЛЯЕМАЯ ОПЕРАТОРОМ С ИСПОЛЬЗОВАНИЕМ ВНЕШНИХ ИСТОЧНИКОВ ЭНЕРГИИ (мускульная сила, электричество, сжатый воздух, давление жидкости). В эту группу входят все типы запорной арматуры, большая часть регулирующей и некоторые другие. Управление этой арматурой осуществляется с помощью приводных устройств, назначение которых – осуществлять перемещения затвора для нормального функционирования арматуры.

К другой группе относится АВТОМАТИЧЕСКИ ДЕЙСТВУЮЩАЯ АРМАТУРА. Эта арматура для перемещения затвора использует в качестве источника энергии только рабочую среду, транспортируемую по трубопроводу.

Внешние источники энергии здесь не используются. Перемещение затвора осуществляется при воздействии на него рабочей среды непосредственно или через чувствительный элемент (мембрану, поршень и т. п.).

Такой арматурой являются обратные и предохранительные клапаны, конденсатоотводчики, регуляторы давления прямого действия и некоторые другие. В этих изделиях затвор срабатывает автоматически при возникновении таких параметров рабочей среды, которые требуют их корректировки и приведения в норму.

Действительно, обратный клапан автоматически закрывается при остановке потока среды в трубопроводе и тем предотвращает возникновение потока в обратном направлении.

 Предохранительный клапан автоматически открывается при недопустимом повышении давления и автоматически закрывается при его нормализации.

Для арматуры первой группы, оснащенной приводными устройствами, можно выделить РУЧНОЙ И МЕХАНИЗИРОВАННЫЙ СПОСОБЫ УПРАВЛЕНИЯ.
