Гигантский клапан

Есть клапан.
Предлагаю знатокам ответить на вопрос почему там 16 набито и попробовать угадать давление.
Клапан кстати недорого продается, возможен бартер на высоколиквидные материальные ценности, например, автомобиль, но что-то мне подсказывает, что такой вариант маловероятен.
Тел: +79246763770

Чудо китайского производста?

Думается что 16 не атмосфер а мегапаскалей отлито потому что такие толстые фланцы никто лить не будет. А так клапанок-вентилек этот скорее всего под газ на магистраль предназначается и не факт что он китаец

Вот еще бы на фото посмотреть какой у него запорный узел что там за клин ставят

Гостю: вы всерьез думаете, что это вентиль 1600го диаметра?! если 16-давление в МПа, ничего другого по логике не остается...


Встречается частенько такое обозначение: 16-это Ду в дюймах, т.е. 400мм, а 1600-Ру в каких-то там единицах, короче 100атм.

Несогласен,точнее не совсем!
Это импортный вентиль с редуктором - Ду400мм (16 дюймов) 1500 снизу это класс давления (Ру примерно 250), WCB - обозначает материал корпуса-высоколегированная сталь,применяется на нефте и газопроводах с примесями агрессивных сред и абразивных частиц,циферки снизу скорее всего № партии отливок, WZ - клеймо производителя,не Китай это 100%, сделано качественно,отличное литьё для большого диаметра,только производителя не знаю,врать не буду.Стоит достаточно дорого это факт,но неходовая позиция,т.к. на столь большие диаметры идут задвижки или шарики,а вентиль несёт в себе регулирующую функцию,что на трубопроводах большого диаметра не требуется почти.

_________________
Прямые дороги для быстрых машин, извилистые же для быстрых водителей (c) Colin McRay

WCB - это аналог нашей Ст25Л

Уверен в одном точно вентиль этот не китайский скорее всего предназначен для буржуйских нпзпрошлого столетия. Согласен с Георгием почти везде применяют на нефтегаз задвижки и шаровые краны последние можно кстати тоже для регулирования потока использовать

to Georgiy Martynov:

Если можете, поясните по классу давления, Имхо, 1500psi это 103,45 атм., т.е. РУ100
http://www.dpva.info/Guide/GuideUnitsAl ... sPsiToBar/

Уважаемый......, А для РУССКИХ ПАПУАСОВ...... ,,, 16 это дюймы, DN,ДУ - 400, LB (CLASS 1500) давление 25,0 МРА, Ру 250...

ладно что вы уж совсем...человек не понимает вот и спрашивает,а мы поможем!Вот ссылка,по ней вы всё поймёте про класс герметичности(норма герметичности) и различие PN, PSI и Class: http://www.dpva.info/Guide/GuideTricks/ ... 600toGOST/

_________________
Прямые дороги для быстрых машин, извилистые же для быстрых водителей (c) Colin McRay

Самый настоящий китай!

а штурвал у него вращать сложно? какое усиилие и долго ли по времни?

_________________
"Ваши мысли, наверняка, очень глубоки и интересны.
Но мне очень хотелось бы, всего-навсего, узнать ответ на свой вопрос..." (c) holms41

Типичный китай !

Сам ты китаец!Такую солидную вещь унижать не надо,китайцам ещё пахать и пахать до Ру250

_________________
Прямые дороги для быстрых машин, извилистые же для быстрых водителей (c) Colin McRay

Ты только на фланцы одни посмотри!!!Они из этих фланцев лучше бы 5 штук 31с41нж сделали и продали бы давно

_________________
Прямые дороги для быстрых машин, извилистые же для быстрых водителей (c) Colin McRay

Самый настоящий китай. Только у них литье как из пластилина, краска(серебро+синь либо краснь), иероглифы на колонне за клапаном.
Кстати, по клапану: направление среды не "под клапан" заметили?

направление среды не "под клапан" потому что там двойной клапан, начинают ставить с Ду 250 обычно.

потому что давление ого-го. Штоб разгрузить шток(при закрытом клапане), и среда давила тарелку на корпус. А вы о каком двойном тарелкам?

причем тут Китай? Вы евроарматуру новую видели? В соседней ветке Чешская МСА тоже под описание китая подходит? Или Китай под европейцев косит?

увеличте картинку, справа от штурвала табличка с иероглифами

Georgiy Martynov

ты считаешь что в китае не делают качественную арматуру ?

Я не считаю,я в этом уверен.В китае нет ничего по-настоящему качественного,всё построено на обмане потребителей.В списке поставщиков Газпрома например,как одной из самых уважаемых и авторитетных российских компаний нет ни одного завода,как-то пересекающегося с Китаем!!!У меня список такой есть,могу выложить,но и в инете каждый найдёт,если захочет.Задвижки-Мальбранк,краны-Купер,ДКЖ,кстати Алексин там тоже есть,я считаю один из немногих заводов,не утративших качество и основательный подход к производству со времён СССР.Но никакого китая и в помине!!!И не будет никогда,как и по-настоящему качественных авто,мебели-ручек-зажигалок и пр.Ширпотреб кругом,в том числе фланцы и задвижки.А уверяют в их качестве менеджеры фирм,торгующих этим барахлом,которые сидят на проценте и им надо продать-получить деньги и там хоть трава не расти.

_________________
Прямые дороги для быстрых машин, извилистые же для быстрых водителей (c) Colin McRay

Повеселил, молодец!

Повеселил еще и тем ,что газпром самая уважаемая и авторитетная компания-самая коррумпированная организация с совковым менеджментом и монопольным положением на рынке благодаря участию первых лиц государства

Георгий.
1. На фото 100% китай адназначна.
2. в китае, на некоторых предприятиях реально делают качественную арматуру.
3. Многие, в том числе и уважаемые иносранные компании делают арматуру в китае и не парятся, и продают под своим брендом, в том числе и уважаемому Газпрому.
2. Но именно "Система снабжения" Газпрома - архи не уважаемая многими клоака.
3. Газпром покупает не только у тайных поставщиков китая, но и у тех кто открыто об этом говорит.
Прости дружище если это будет ударом для тебя. Просто поверь.

Удивляет мнение людей, ни разу не бывших в Китае! Параметры и качество выпускаемой там продукции гораздо выше производимой в России! Просто везут сюда что подешевле, а значит похуже. Чтобы привести что-нибудь стящее надо затратить уйму денег на разрешительные документы. И цена становиться сопоставима с европейскими аналогами. А Алексин или Пенза по сравнению с китайскими заодами - прошлый век...

Удивляет мнение людей, ни разу не бывших в Китае! Параметры и качество выпускаемой там продукции гораздо выше производимой в России! Просто везут сюда что подешевле, а значит похуже. Чтобы привести что-нибудь стящее надо затратить уйму денег на разрешительные документы. И цена становиться сопоставима с европейскими аналогами. А Алексин или Пенза по сравнению с китайскими заодами - прошлый век...



Очень правильные слова.

Я в Китае не был и туда не собираюсь,а задвижки всё равно китайские какашка.

_________________
Прямые дороги для быстрых машин, извилистые же для быстрых водителей (c) Colin McRay

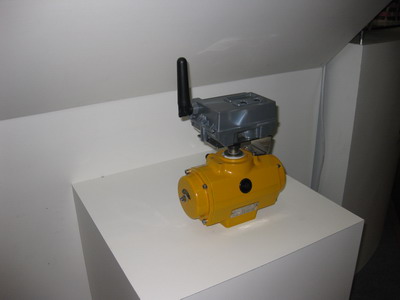

Китайский пневмопривод, управляемый по протоколу HART через GPS. Фото сделано мной на выставке ValveWorld-2009 в Сучжоу. Смешно над теми, кто думает, что в Китае только и делают кроссовки типо "adibas"...... Китайские арматуростроители уже опережают нас по уровню темпов развития арматурной отрасли (как впрочем и во всем остальном). Я понимаю, трудно поверить в это тем, кто там не был. Я тоже не верил...Если кому интересно, могу еще кучу фоток с этой выставки выложить..что бы как говорится, без комментариев было...

Валерий
Выложи еще. Очень интересно. Спасибо

Кстати, на первом фото действительно клапан по нашему Ду400 Ру 10 МПа

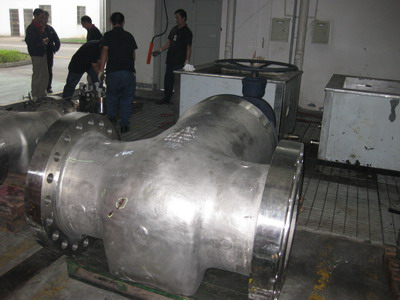

Еще фотки, но пока с китайского завода

Ошибся, фланцевая...

Еще фотки

обработка этого клапана внутри

А вот так китаец наплавку делает на корпусе..

Ужас, ребята, вы меня убедили...за державу родную не то что стыдно...аж словами не выразить..и так всё похерили, теперь ещё и арматурная сфера глохнет...И правда нехрен хвалится танками-ракетами-самолётами,когда ездим на тазах,ставим уже на всё наверное китайские задвижки,едим из китайской посуды,носим китайские вещи...Экономическая война давно уже проиграна ИМХО с времён ножек буша...

_________________
Прямые дороги для быстрых машин, извилистые же для быстрых водителей (c) Colin McRay

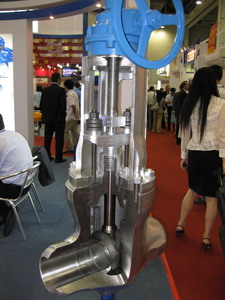

Фото с выставки

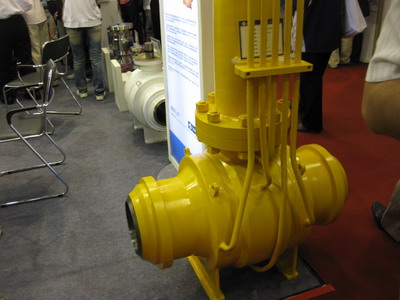

Поехали...

А вот и энергетика пошла...

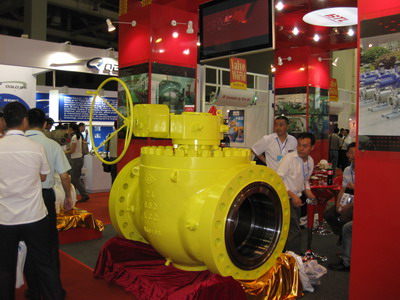

И еще...

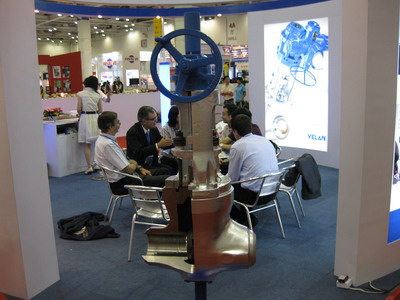

и еще...

и еще... Надо еще фотки выкладывать? интересно хоть кому?

У нас политика другая. Нафиг производить, развивать производство, когда у нас газ, нефть и другие ресурсы.

Валерий
Большое спасибо.

Будет интерес-свистните на форуме, я еще выложу фотки с выставки и с некоторых китайских заводов. Есть на что посмотреть...

Валерий
Выложи что есть или прикрепи архив с фотками. ООчень интересно. Спасибо!!!

Ждем фото

Фотки с выставки в архиве
