Как Вы испытываете ТПА (стенды и т.д)

Гость2
на самом деле подобная программка я думаю есть у каждого предприятия, и при проведении презентации своего оборудования говориться примерно тоже самое, наши специалисты даже провели примерный экономический рассчет выгодности иметь у себя на предприятии ремонтный цех.... (в 2008 года
остается пожалуй только меня стоимости - цифры).
Все это правильно и красово, но к сожалению в большенстве случаев более эфективно действует либо откат, либо небольшая цена(((((((

Пожалуй хорошей идеей будет при каждом отправлении ТКП еще и еще раз обосновывать и указывать на сильные стороны своего оборудования, все равно у каждого из нас есть своя какая-то фишка, вот ею и моневрировать, другой вопрос, что она быстрейшим образом окажется фишкой конкурента.......

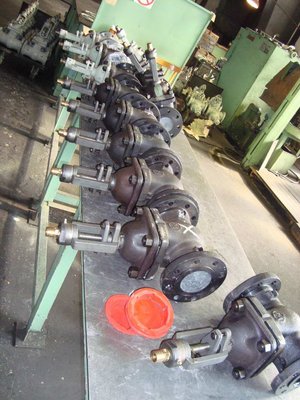

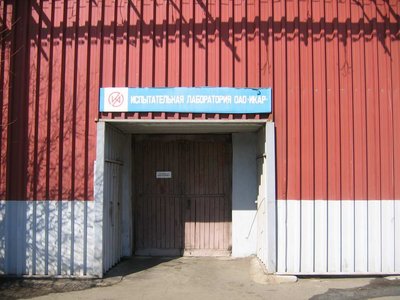

Предлагаю ознакомиться с испытательным оборудованием на ОАО ИКАР,

Предприятие проводит ресурсные испытания изделий в интервале температур от -70С до +400С, давлением до 700 МПа, имеется стенд для проверки изделий на устойчивость к вибрации, сейсмическую устойчивость, для моделирования поведения изделий при транспортировке. Испытательная лаборатория для ресурсных испытаний изделий аккредитована на соответствие требованиям, предъявляемым к испытательным центрам, аттестат аккредитации № CCNA RU.0001.22.A092.

Все технические решения ОАО «Икар» базируется на собственных разработках или с привлечением специалистов ведущих институтов страны. Используя совершенные методы проектирования на основе современного программного обеспечения, богатый опыт производства арматуры, специалисты предприятия создают конкурентоспособные изделия. Новые технические проекты отрабатываются на экспериментальном участке.

ОАО «Икар» обладает комплексом оборудования для проведения контроля качества применяемых материалов, комплектующих, изделий: ультразвуковая и цветная дефектоскопия, радиографический контроль, спектрографические исследования и др.

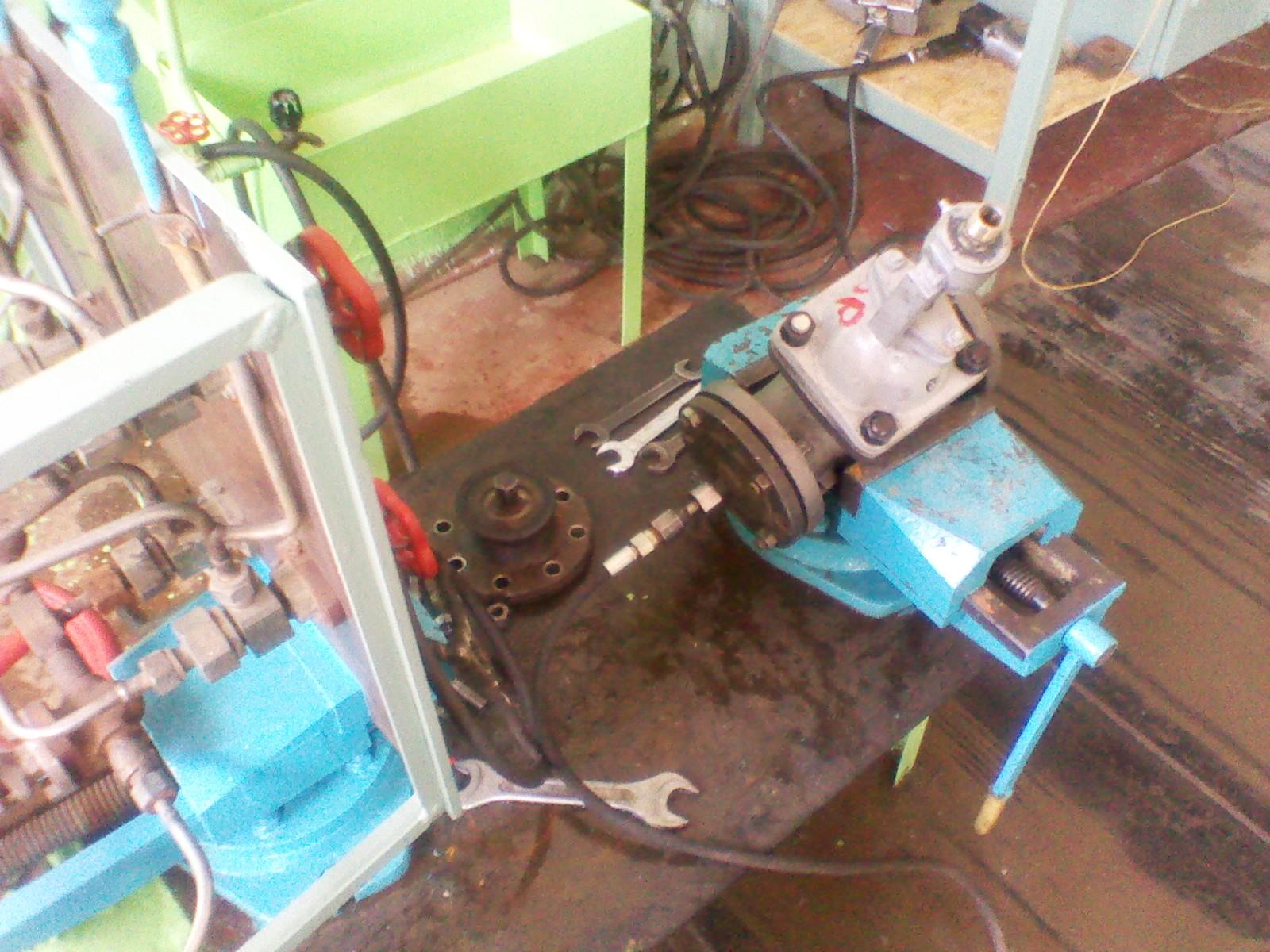

Испытания на герметичность затвора

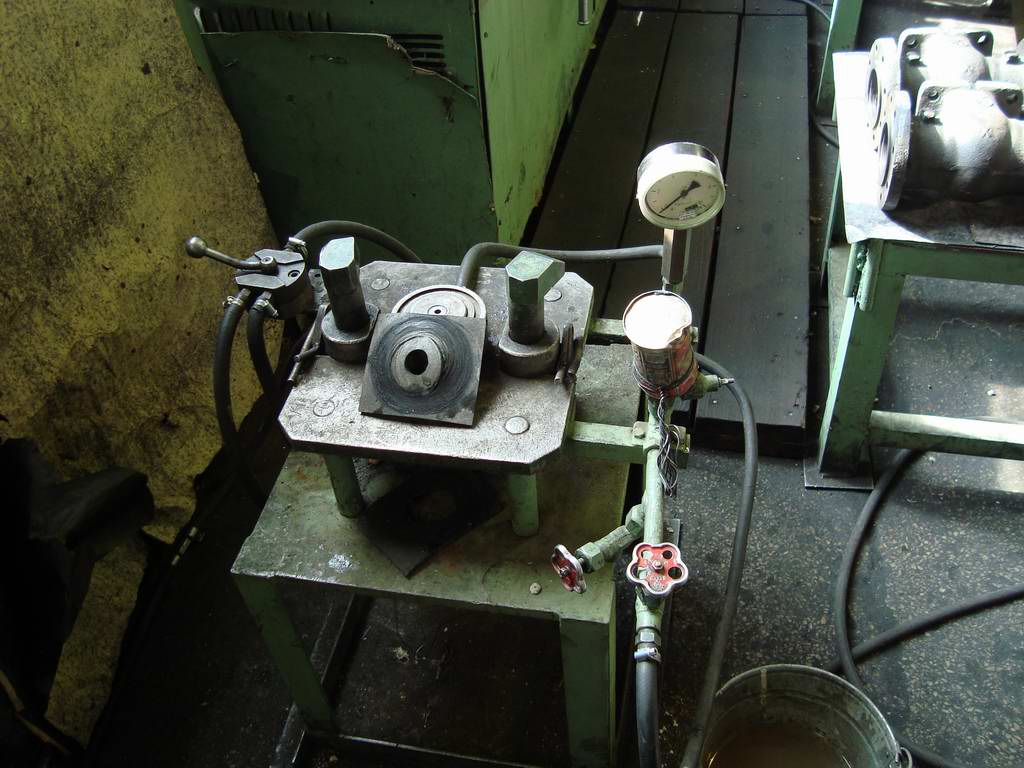

Испытание на плотность металла и протечки по корпусу

ю в виду последние пару фото, очень смахивают как-то на китайские, не утверждаю, скорее спрашиваю...

admin
Спасибо!!! Отличные фотки Судя по фото проводят испытания ТПА с проходом до DN200(кажется) или есть и еще другое оборудование???

Если красиво не значит китайско
На заводе все оборудование изготовляется под себя, ни на одном стенде не видел маркировок как я понял заводчане делают стенды для своих нужд своими силами. Будет еще попозже видео но качества несносного(на телефон отснято) смотреть можно но бирок не увидите, с комментарием что и для чего применяется

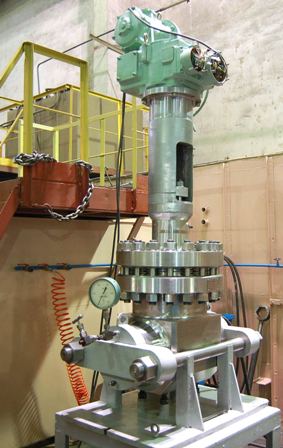

Последние стенды (последние две фотки) - этот стенд позволяет проводить испытание без осевого сжатия арматуры, т.е. более реально к дествительной работе ее в трубопроводе. Мне, лично, не важно какие стенды (Россия,Китай и т.д) Важно, что производитель производит испытания и не только гидравлические

Спасибо Серж! Под испытательную лабораторию отведен большой корпус, в нем распологается большое количество оборудования на различные испытания кроме гидравлических еще и воздухом, давление до 5000 атм.(500 МПА) но такое применяется редко в основном до 40МПА. Испытывают арматуру до диаметра DN500 включительно

Отличная лаболатория. Стенд замкнутого кольца - ресурсное испытание ТПА. Я думаю, что не у каждого завода есть такой стенд. Еще хочу фоток

Добавили видео в раздел - Как испытывают арматуру на ОАО ИКАР (видео)

Еще немного фотографий стенда замкнутого кольца

admin
Спасибо. Теперь всю эту информацию надо переварить

Хорошая информация, спасибо

Михаил
А лично Вам приходилось иметь дело с испытанием ТПА. Расскажите.

Приходилось видеть как испытывают задвижки. Да не на таких стендах как здесь любо дорого смотреть а способом прикручивания штуцера к отерстию в куполе задвижки и нагнетанию давления компрессором или же ручным насосом. Так многие давят и испытывают и многие испытывают на самодельном оборудовании есть риск конечно во всем этом, так ведь на оборудование не у всех есть деньги

Сразу видно, что производитель борется за качество!!!
Молодцы.

_________________
Производство фланцев ГОСТ, ANSI, DIN.
Шаровые краны от Ду 10 до Ду 250. Ру 63 max. (цельносварные, разборные, трехходовые...)
Клапана обратные от Ду 50 до Ду 300 Ру 160 max.
http://нпа74.рф/
http://stroymaks-ural.ru/

Михаил
Понятно. Только у производителей ТПА есть деньги на стенды сторонних производителей, да и некоторые из них (производителей ТПА) используют стенды своих разработок.
Каждый выкручивается по своему.

Информация с одной стороны очень интересная и познавательная, но если честно немного приметивные все стенды, но конечно же для себя пойдет.....

notik000
Ну не фига себе примитивные. Есть у кого стенды на ресурсные испытания (замкнутое кольцо)???
Ну да нет компов и другой кучи электроники для протоколирования испытаний
notik000 я с тобой не согласен!!!

Сереж, это мое мнение и пока оно такое..

Безденежье потому что Сергей. Почему не сделать так чтобы у завода выгоднее было покупать стенд чем лепить что то на свой страх и риск. Льготы, программы финансирования. Государство миллионы выделяет на льготы от покупки халма от ВАЗ и совершенно забывает что остальная промышленность нуждается в льготах чтобы ее мождно было поднять и поддержать

Друзья, а подскажите контакты российский и импортных производителей испытательного оборудования. Прочитал форум и надумал себе купить еще один. Еще подскажите, кто либо знает такую компанию ООО ПО "СТАН" г. Пенза уж очень я в ней сомневаюсь, в инете инфы нет про них... За ранней спасибо.

вы можете ознакомиться со списком здесь, основные компании которые мало-майски известны описаны:https://armtorg.ru/forum/viewtopic.php?f=22&t=1928&start=210.
А вообще лучше в каждую из компании направить заявку с тех заданием, проанализировав ответ: сроки, цена, обработка заявки, на ск-ко подробно получите ответ и на ск-ко скоро... это вам поможет сориентироваться.


))) лично мне можете в личку писать... с удовольствием отвечу.

про ООО "ПО СТАН" впервые слышу....
очевидно очередной предаток одной из компаний... сейчас полно такихъ, основной список вам представлен, все другие как уже сказала либо диллеры, либо дочерние предприятия.

Откуда вообще название у Вас этого ООО. Может адрес знаете (улица, дом).
А работать лучше с компаниями, которые на рынке испытательного оборудования не менее 5 лет. Спокойней будет
А лучше, как сказала уважаемая Нотик, посмотреть что представлено у компаний на сайте, сделать запросы и все проанализировав сделать выбор.
Удачи!!!

NB Судя по выше написанному, то стенды у Вас имеются. А кто их производитель????

В испытаниях арматуры лучше доверять профессионалам и тем кто давно на рынке

Стенды понравились, чудо советской инженерной мысли и ума! Особенно понравился стенд замкнутое кольцо, да на таком можно имитировать что угодно хоть гидроудары хоть избыточное давление при закрытой и открытой задвижки в общем реальный трубопровод. Сколько встречал стендов такой комплекс вижу впервые, редкая вещь

_________________
Делу время потехе час

Гость2
А Вы встречались с испытательным оборудованием для ТПА? Расскажите с какими фирмами и какое впечатление.

Писал вроде уже о встречах с ЭФКО и ПКТБА, еще видел Ventil красивые конечно но слесаря всегда сетуют на одно - проблемы с запасными частями, резиновые колечки, уплотнения, рукавчики давления всевозможные. Поэтому как то с нашим оборудованием в этом плане попроще. Пусть оно и не такое красивое как Евро и Китайское зато надежнее и окупается быстрее

_________________
Делу время потехе час

После длительного молчания. А не пора ли нам продолжить тему?
Поточная линия сборки задвижек

http://www.tehranlasik.com/view.php?vid ... e+valvulas

Есть насосы ручные гидравлические ГН-200м (с паспортами).
предназначены для гидр. испытаний машин, механизмов, трубопроводов , для создания давлений в различных системах и тд.

Наибольшее давление МПа(кгс/см2)-200

Степень низкого давления 3-10 МПа(кгс/см2)
Степень высокого давления 200 МПа(кгс/см2)

В наличии 15шт.
Может кому интересно?

интересен мне.. до 64 кг/см2, а лучше если у вас есть возможность еще разметить таблицу зависимости Ру и производительности.... желательно охватить максимально возможные давления.

Про испытания арматуры в Италии

Интересный стенд от Ventil на серийное испытание шаровых кранов. Почему то у Российских производителей таких стендов не видел, а вот и производителю или на крупном объекте такой стенд будет интересным!

Хорошее наглядное видео по применению круговой шлифовальной мобильной станции Ventil , понравилось как просто и понятно показано управление механизмом

Еще видео о притирочном стенде, интересна реализована идея подхода к давней технологии

Отличное видео.

Гость III
вы чуть -чуть ошибаетесь относительно того, что российские производители такое оборудование не предлагают... Это в России тоже все есть....
Прошу Вас посмотреть сайты: ПКТБА, ГАКС, ЗАО предприятие "Специальные технологии".

_________________
Жизнь прекрасна, потому что так хочу Я!

Уже 5 лет пользуеся стендом от ЗАО "Специальные технологии" нареканий нет. Все отлично работает.

А на какие давления рассчитан данный стенд?

По паспорту до 3,8 МПа, но это для для Ду600, соответственно для меньших диаметров так: Ду200 - 30 МПа, Ду250 - 20 МПа, Ду300 - 14 МПа, Ду400 - 8 МПа. Мы испытываем на этом стенде от Ду100 до Ду800. Все отлично получается. И ребята в Специальных технологиях грамотные. При выборе стенда мы объехали в Пензе 3-и предприятия и остановились на этой компании и не желеем.

к сожалению я с Вами не знакома... но согласна полностью)))) рекомендую... НАС)))))) звоните - поможем найти оптимальный вариант)

_________________
Жизнь прекрасна, потому что так хочу Я!

Есть ли у кого фотки этого или аналогичного стенда с других ракурсов?

_________________
Взять всё, да и поделить…

Ух ты, какой ХОРОШЕНЬКИЙ)))) он вообще чей? (производитель)

_________________
Жизнь прекрасна, потому что так хочу Я!

Кто нибудь сможет подсказать? Возможно ли смоделировать и провести у кого-нибудь такое испытание?
Реалии: Парогенератор постоянно качает пар к турбине температурой 270 град. С, давление 6,6 MПa. За парогенератором стоит запорная быстродействующая пневмозадвижка. И она должна обеспечивать закрытие трубопровода при разрыве трубопровода за ней.

Условие: при полном перепаде давления 6,6 MПa и диаметре Ду 450 в случае аварии (разрыв трубопровода за ней), она должна закрыться за 5 секунд.

А что реально нужно с паром моделировать. Может провести гидроиспытание и секундомером замерить время закрытия?

У ЧЗЭМ есть котел ПК-10.
Можете у них спросить.

Может для атомки

Испытаем, нет проблем! Обращайтесь, и не такое испытывали.....
