Автор:  make_ks [ 23 сен 2014, 12:31 ]
Заголовок сообщения:  Определить арматуру

Господа, прошу помощи, интересуют тип и завод изготовитель.
один 11б6бк - а вот тип непонятен, и еще по этому крану можно его применять на газу (герметичность не менее В должна быть).
Остальные не знаю совсем

Вложения:
Определить арматуру / DSCF3635.JPG
2.43 МБ, Просмотров: 15002
Определить арматуру / DSCF3566.JPG
2.58 МБ, Просмотров: 15002
Определить арматуру / DSCF3585.JPG
2.37 МБ, Просмотров: 15002

Автор:  make_ks [ 23 сен 2014, 12:33 ]
Заголовок сообщения:  Re: Определить арматуру

По второму снимку вроде это бакинский завод, но вот они задвижки вроде как не выпускали на Ру 6, а на этой задвижке маркировка Ру6 100

Автор:  Скориков Ю.И. [ 23 сен 2014, 14:42 ]
Заголовок сообщения:  Re: Определить арматуру

make_ks
1.31ч6бк - п/я УЭ-148/2, г.Казань; 2.30ч17бк - завод нефтепромыслового оборудования им.Монтина, г.Баку.

Автор:  make_ks [ 24 сен 2014, 04:37 ]
Заголовок сообщения:  Re: Определить арматуру

Спасибо, можно про 31ч6бк - п/я УЭ-148/2 поподробнее - конкретно температура эксплуатации, класс герметичности затвтора, может еще что есть?

По второй тоже не понятно, на корпусе клеймо Ру 6 - а везде пишут, что для 30ч17бк Ру10 sm_56

Автор:  Скориков Ю.И. [ 24 сен 2014, 12:04 ]
Заголовок сообщения:  Re: Определить арматуру

make_ks
31ч6бк1 на газ: температура от -10 до 100 градусов, класс герметичности - "В", это для задвижек Дунаевецкого арматурного завода (Украина).ИК-2 (бывшее УЭ-148/2) их теперь не выпускает.Задвижка 30ч17бк на Ру10 не выпускалась.Информацию по задвижке можно посмотреть на Армторге.В Библиотеке есть каталог трубопроводной арматуры 1967г.Насчёт 11б6бк - сейчас выпускают две модификации: на воду на Ру10 и на газ на Ру6.В те времена, когда кран устанавливали, такого разделения не было и , видимо, было допустимо, хотя под манометр всё же надо было поставить кран 11ч18бк.Кстати, стоит кран Пензтяжпромарматуры, так что давно это было.

Автор:  Скориков Ю.И. [ 24 сен 2014, 12:21 ]
Заголовок сообщения:  Re: Определить арматуру

make_ks
Пардон, имел в виду 11б18бк, а не 11ч18бк.

Автор:  make_ks [ 24 сен 2014, 16:47 ]
Заголовок сообщения:  Re: Определить арматуру

Спасибо, кстати старый класс 3 по герметичности получается ниже даже чем "С"? по ГОСТ 9544-2005. Если у меня в ГРП почти все 70-х годов, и как раз класса 3 при требованиях, что на газу нужно "В", видать нужно большую часть арматуры менять, а ведь 30 лет отработала sm_56

Автор:  make_ks [ 29 сен 2014, 07:52 ]
Заголовок сообщения:  Re: Определить арматуру

Подскажите какая конкретно это может быть модель?
Заказчик дал паспорт "Моспромстроймеханизация" однако на регуляторе клеймо Саратовского Газаппарата.

Год 74, вроде но не точно, табличка стерлась совсем

Вложения:
Определить арматуру / РДУК.jpg
2.61 МБ, Просмотров: 14683

Автор:  Скориков Ю.И. [ 29 сен 2014, 13:00 ]
Заголовок сообщения:  Re: Определить арматуру

make_ks
Видимо, установлен пилот КН2.Тогда это РДУК2Н-100/50 или РДУК2Н-100/70.Диаметр седла можно узнать, открыв верхнюю крышку.

Автор:  make_ks [ 30 сен 2014, 03:53 ]
Заголовок сообщения:  Re: Определить арматуру

Спасибо!

Автор:  Eselentes [ 15 окт 2014, 09:52 ]
Заголовок сообщения:  Re: Определить арматуру

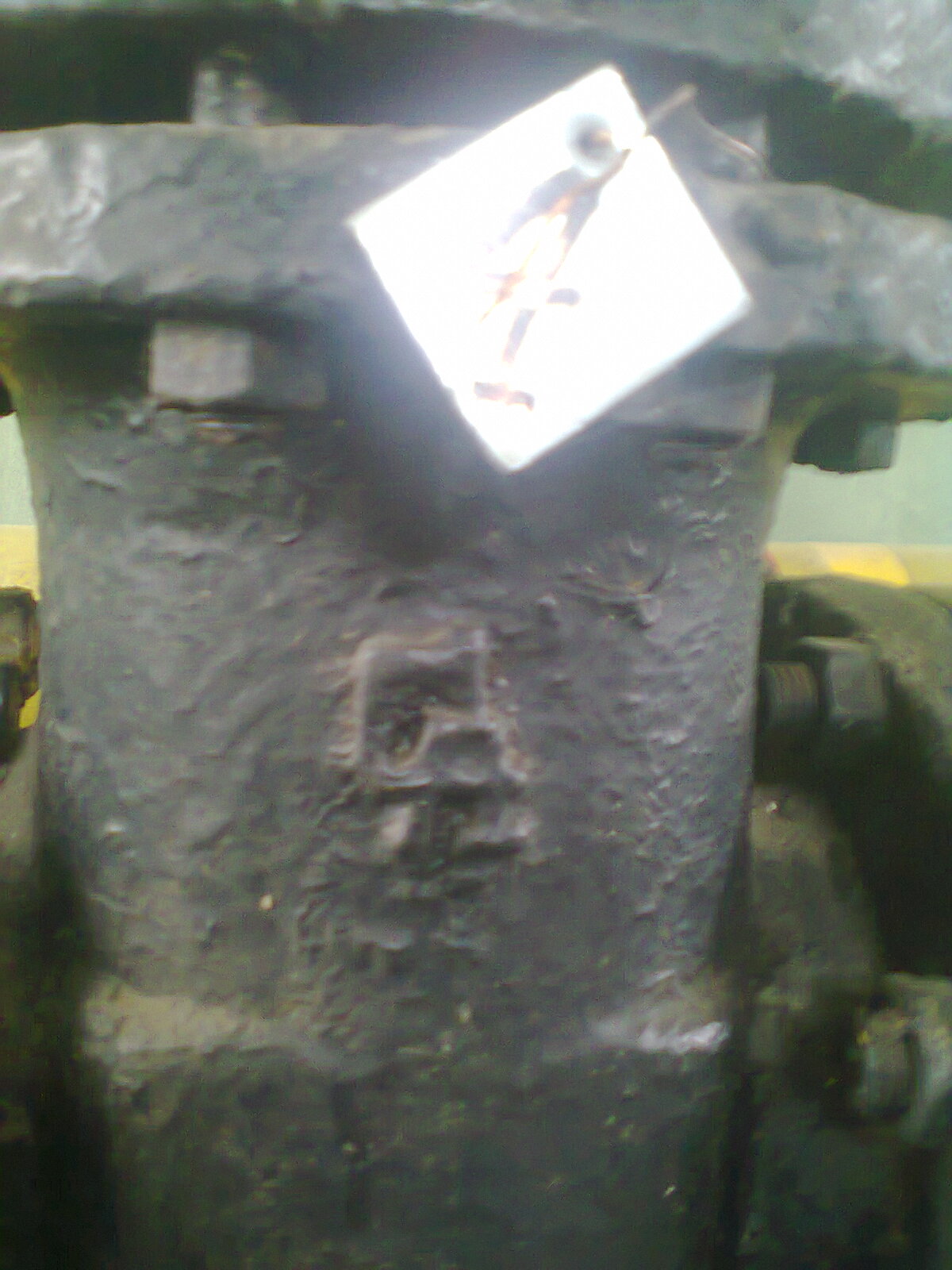

Определить арматуру / фото0318.jpg
272.65 КБ, Просмотров: 14365 Прошу помощи, интересуют тип и завод изготовитель.

Автор:  Скориков Ю.И. [ 15 окт 2014, 10:02 ]
Заголовок сообщения:  Re: Определить арматуру

Eselentes
Семипалатинский арматурный завод.А тип, не видя бугеля, не скажешь.Выпускали и 30ч47бр, 30ч47бк и 30ч6бр, 30ч6бк.
