 Заголовок сообщения: Помогите разобраться с фланцами.
Непрочитанное сообщениеДобавлено: 21 сен 2016, 08:42
Не в сети
Аватара пользователя

Зарегистрирован: 06 окт 2013, 15:07
Сообщения: 181
Благодарил (а): 11 раз.
Поблагодарили: 3 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
Добрый день коллеги.
Помогите пожалуйста разобраться с фланцами,
интернет не просветил.

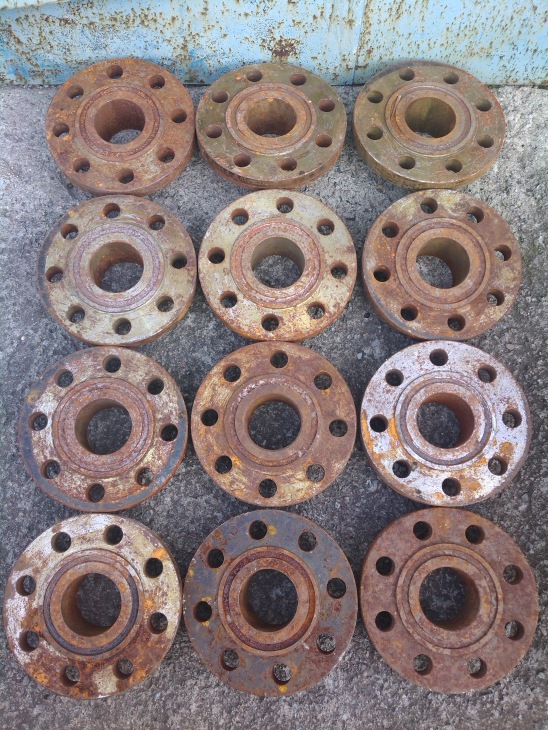

Нашел в закромах фланцы воротниковые Ду65 Ру64 импорт,
исполнение вроде "4-ое шип" и 5-ое паз",
по крайней мере по таблице похоже.
И еще , они четко соединяются друг с другом.
Такое ощущение , что для соединения трубопровода.
И количество тех и других равное.
Подскажите , может кто знаком с такими (где применяются),
или хотя-бы правильное исполнение.


Помогите разобраться с фланцами. / 5..jpg 175.02 КБ, Просмотров: 10972 Помогите разобраться с фланцами. / 3..jpg 109.49 КБ, Просмотров: 10972 Помогите разобраться с фланцами. / 2..jpg 213.43 КБ, Просмотров: 10972 Помогите разобраться с фланцами. / 1..jpg 211.47 КБ, Просмотров: 10972

_________________
ЭНЕРГЕТИЧЕСКАЯ АРМАТУРА с реальным количеством в наличии
и базовыми ценами тут:
http://www.promagrosnab24.ru/energetich-armatur.html
СКИДКИ до 20%, особые условия СНАБЖЕНЦАМ!!!
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Theofan
Непрочитанное сообщениеДобавлено: 21 сен 2016, 11:00
Не в сети
Аватара пользователя

Зарегистрирован: 25 апр 2012, 15:28
Сообщения: 129
Откуда: Москва
Благодарил (а): 9 раз.
Поблагодарили: 54 раз.
Заслуженная репутация: 9
Бравый Арматурщик
 Ответить с цитатой Ответить на тему
Фланцы изготовлены по немецкому DIN

для фланцев с пазом обозначение будет Фланец N65x76,1 DIN2636
для фланцев с шипом обозначение будет Фланец F65x76,1 DIN2636
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
ПРОМАГРОСНАБ
Непрочитанное сообщениеДобавлено: 21 сен 2016, 11:14
Не в сети
Аватара пользователя

Зарегистрирован: 06 окт 2013, 15:07
Сообщения: 181
Благодарил (а): 11 раз.
Поблагодарили: 3 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему

_________________
ЭНЕРГЕТИЧЕСКАЯ АРМАТУРА с реальным количеством в наличии
и базовыми ценами тут:
http://www.promagrosnab24.ru/energetich-armatur.html
СКИДКИ до 20%, особые условия СНАБЖЕНЦАМ!!!
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
ПРОМАГРОСНАБ
Непрочитанное сообщениеДобавлено: 21 сен 2016, 11:22
Не в сети
Аватара пользователя

Зарегистрирован: 06 окт 2013, 15:07
Сообщения: 181
Благодарил (а): 11 раз.
Поблагодарили: 3 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
Вот что по ним нашел, тут весь расклад, кроме области применения.


Flantsyi-DIN-EN-ANSI.pdf [346.13 КБ]
Скачиваний: 843

_________________
ЭНЕРГЕТИЧЕСКАЯ АРМАТУРА с реальным количеством в наличии
и базовыми ценами тут:
http://www.promagrosnab24.ru/energetich-armatur.html
СКИДКИ до 20%, особые условия СНАБЖЕНЦАМ!!!
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Theofan
Непрочитанное сообщениеДобавлено: 21 сен 2016, 11:37
Не в сети
Аватара пользователя

Зарегистрирован: 25 апр 2012, 15:28
Сообщения: 129
Откуда: Москва
Благодарил (а): 9 раз.
Поблагодарили: 54 раз.
Заслуженная репутация: 9
Бравый Арматурщик
 Ответить с цитатой Ответить на тему
Это воротниковые фланцы под приварку, изготовленные по DIN.
Область применения аналогична гостовским фланцам.
Если сравните размеры ГОСТ фланца и аналогичного DIN фланца, будете приятно удивлены
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
ПРОМАГРОСНАБ
Непрочитанное сообщениеДобавлено: 21 сен 2016, 11:53
Не в сети
Аватара пользователя

Зарегистрирован: 06 окт 2013, 15:07
Сообщения: 181
Благодарил (а): 11 раз.
Поблагодарили: 3 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему

_________________
ЭНЕРГЕТИЧЕСКАЯ АРМАТУРА с реальным количеством в наличии
и базовыми ценами тут:
http://www.promagrosnab24.ru/energetich-armatur.html
СКИДКИ до 20%, особые условия СНАБЖЕНЦАМ!!!
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Сибирячок
Непрочитанное сообщениеДобавлено: 28 сен 2016, 23:29
Не в сети
Аватара пользователя

Зарегистрирован: 08 июл 2010, 09:49
Сообщения: 3654
Благодарил (а): 33 раз.
Поблагодарили: 1199 раз.
Заслуженная репутация: 27
Общепризнанный АрматурщикОбщепризнанный Арматурщик
 Ответить с цитатой Ответить на тему

_________________
погуглил и полегчало!
Smart questions, Smart answers, Smart People! (c) http://www.eng-tips.com
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Maks777
Непрочитанное сообщениеДобавлено: 04 окт 2016, 06:29
Не в сети
Аватара пользователя

Зарегистрирован: 29 янв 2010, 12:35
Сообщения: 3026
Откуда: Челябинск
Благодарил (а): 9 раз.
Поблагодарили: 1001 раз.
Заслуженная репутация: 20
Общепризнанный Арматурщик
 Ответить с цитатой Ответить на тему
Сибирячок
Обмен опытом хорошая штука. Собственно зачем придумывать велосипед и тратить деньги на его тюнинг, когда это уже сделано, не вижу в этом ничего плохого.

_________________
Производство фланцев ГОСТ, ANSI, DIN.
Шаровые краны от Ду 10 до Ду 250. Ру 63 max. (цельносварные, разборные, трехходовые...)
Клапана обратные от Ду 50 до Ду 300 Ру 160 max.
http://нпа74.рф/
http://stroymaks-ural.ru/
