Добрый вечер!

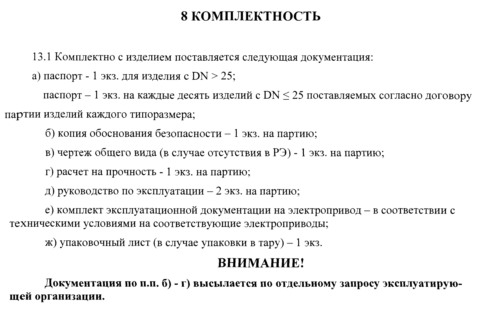

С клапанами запорными 998-20-0 поставляется паспорт (1 экз. на партию из 10 клапанов), руководство по эксплуатации (2 экз. на партию) и декларация соответствия требованиям ТР ТС 010/2011. Дополнительно, по отдельному запросу эксплуатирующей организации, может быть отправлена другая документация в соответствии с требованиями паспорта (см. вложение).

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день!
Уточните у Вас на сайте руководство по эксплуатации к клапану 1087-100-э загружено для задвижки 881-100, это ошибка?

Добрый день! Да, на сайте ошибка, спасибо Вам за информацию, исправим... Для клапана дроссельного 1087-100-Э должно быть руководство по эксплуатации 1084-100-Э РЭ. Данное руководство Вы можете посмотреть во вложении.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день.
Вопрос по клапану 1053-50-0. Он всегда изготавливается и поставляется с маховиком и шарниром Гука или это исполнение (шарнир Гука) нужно специально указывать ?

Добрый вечер! Клапан 1053-50-0 комплектуется шарниром Гука и маховиком диаметром 320 мм. Ничего специально заказывать не нужно. Присоединительные размеры шарнира Гука Вы можете посмотреть на эскизе во вложении.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день интересует чертеж задвижки Ду 175 Р13,7 Т570 на корпусе выбито 713-200 ваз 399002

Добрый день, Антон! Маркировка, которую Вы указали, это маркировка самого изделия, т.е. 713-200-ЦЗ например? Тогда откуда взялось Ду175? Для информации: в задвижке 713-175 применяется корпус 713-175-1 из стали 15Х1М1ФЛ, в задвижке 713-200 применяется корпус 713-225-1 из аналогичной стали. Может Вы сможете найти еще и маркировку корпуса на задвижке, она там обязательно должна быть. И если можно было бы найти паспорт на задвижку, это сильно бы помогло...

_________________
ЧЗЭМ - качество проверенное временем!

Паспорта к сожалению нет... Значит это не Ду175? Просто записана у нас как 175.

Добрый день.

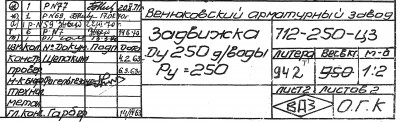

Прошу дать номера чертежей на задвижку 712-250 производства 60-х годов. В каталоге запасных частей арматуры ОАО "ЧЗЭМ" отсутствуют:
1)Обойма
2)Тарелка левая
3)Трелка правая
4)Шпиндель
5)Седло

Добрый день! Для задвижки 712-250 обозначения запасных частей следующие:
1. Обойма - 712-225-4
2. Тарелка левая - 712-225-5а
3. Тарелка правая - 712-225-6а
4. Шпиндель - 712-225-8
5. Седло - 350-225-5а

_________________
ЧЗЭМ - качество проверенное временем!

Спасибо.

Прошу дать данные и ссылку на документ по разрешенным параметрам воды (Р,Т) на задвижку 712-250-Э

Добрый день.

Подскажите пожалуйста!
Каким эл магнитом комплектуется клапан 586-20-эм.

кмп-4м2-30-у3 или кмп-4м4-34-у3 ?

Спасибо.

Добрый вечер! Задвижка 712-250-Э; -ЦЗ; -КЗ рассчитана на условное давление PN250. В соответствии с ГОСТ 356-80 допускаются для данной задвижки параметры от 25 МПа/200 градусов до 9,0 МПа/455 градусов.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый вечер! Клапан импульсный 586-20-ЭМ комплектуется электромагнитом КМП-4М4-34-У3 220 ТУ 3428-001-50397474-2005.

_________________
ЧЗЭМ - качество проверенное временем!

Здравствуйте! Могли бы Вы сбросить руководство для клапана дроссельного 977-175-ЭА...

Добрый день! Руководство по эксплуатации 976-100-Э РЭ, в которое входит клапан дроссельный 977-175-Эа, Вы можете посмотреть во вложении.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день. Нужен аналог для клапана РК 101.175.00-Э-28. Можете помочь ?

Добрый день! Если верить сайту НПО "Флейм" у клапана РК 101.175.00-Э-28 пропускная способность 91,7 тонны в час (площадь седла 28 квадратных сантиметров). У нас, к сожалению, нет такой широкой номенклатуры дисковых поворотных регулирующих клапанов, как у НПО "Флейм", поэтому ближайший аналог из нашей номенклатуры это клапан регулирующий 1416-175-ЭА-01 с пропускной способностью 99 тонн в час (площадь седла 31,6 квадратных сантиметров).

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день!
Может подскажете, как мне убедить технологов в том, что клапан 586-20 различных исполнений отличается только грузом? Их смущает, то что на корпусе выбить параметры 140, а надо 250!

Здраствуйте!!! Задвижка 882-250-ЦЗ, Э. Подскажите диаметр и длину штифта (886-250-8).

Доброго времени. Прошу Вас дать цену на следующие задвижки:
1. Задвижка запорная 883-300-ЭП
(без привода под привод 797-Э-0)
DN 300мм
рабочая среда пар
Рр=13,7Мпа
Температура t=560С
Материал корпуса, сталь 15Х1М1Ф
Способ управления – электрифицированная
Присоединение к трубопроводу:
под приварку. шт 1
2. Задвижка запорная 883-250-ЭП-01
(без привода под привод 797-Э-0)
DN 250мм
рабочая среда пар
Рр=13,7Мпа
Температура t=560С
Материал корпуса, сталь 15Х1М1Ф
Способ управления – электрифицированная
Присоединение к трубопроводу:
под приварку. шт 1

Добрый день! Исполнения клапана 586-20-ЭМ-01, -02, -03 отличаются только грузом (50 кг, 30 кг и 15 кг соответственно). Во вложении Вы можете посмотреть лист из конструкторской спецификации с переменными данными на сам импульсный клапан 586-20-0б (без электромагнита). Маркируется клапан на параметры, соответствующие исполнению, т.е. у Вас -02 исполнение и груз массой 30 кг, но с точки зрения конструкции и прочностных характеристик клапаны всех исполнений идентичны.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день! По вопросу цены на данные задвижки Вы можете обратиться в Отдел продаж, Директор по продажам - Воронцов Сергей Александрович, телефон +74967272275, электронная почта vorontsov_sa@zavodchzem.ru

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день! Штифт 886-250-8 имеет диаметр 12d11, длина 38 плюс/минус 0,5 мм.

_________________
ЧЗЭМ - качество проверенное временем!

ЧЗЭМ
Спасибо!

Здравствуйте.

Необходимо начертить деталь с резьбой 0,965-14 NGO-LH-INT.
Известны только внешний, внутренний диаметр и число витков на дюйм (14, как ясно из названия).
Но неизвестны угол и радиусы скругления гребней витков резьбы. Дюймовая резьба бывает и 60, и 55, и даже 50 градусов.

Желательно сослаться на какой-либо нормативный документ по такой резьбе.

Если не знаете ответ, подскажите, куда можно обратиться.

Спасибо.

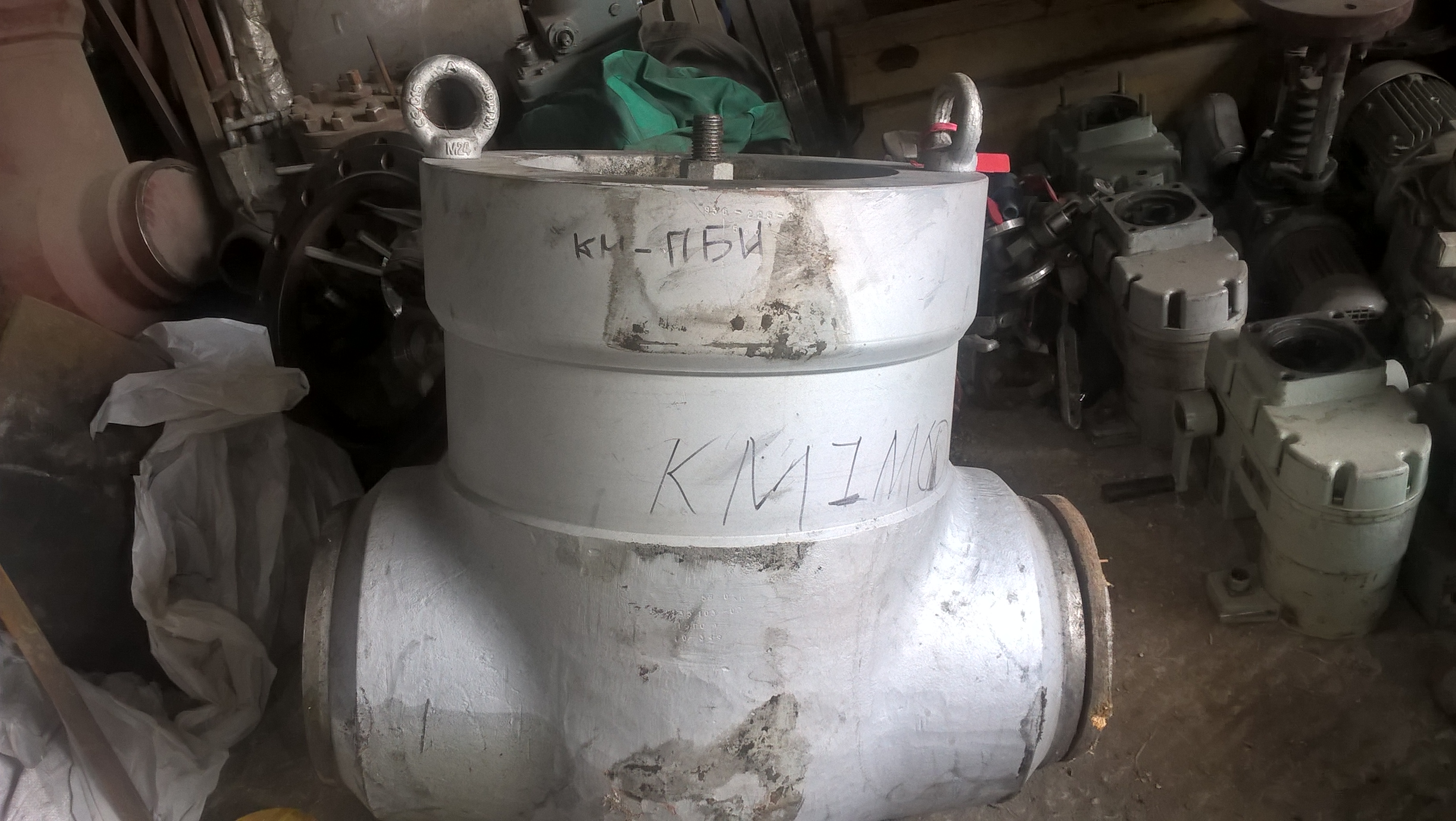

Подскажите пожалуйста, 935 -225-Ов на фото Ваш? Корпус же другой был раньше, или новые поковки?

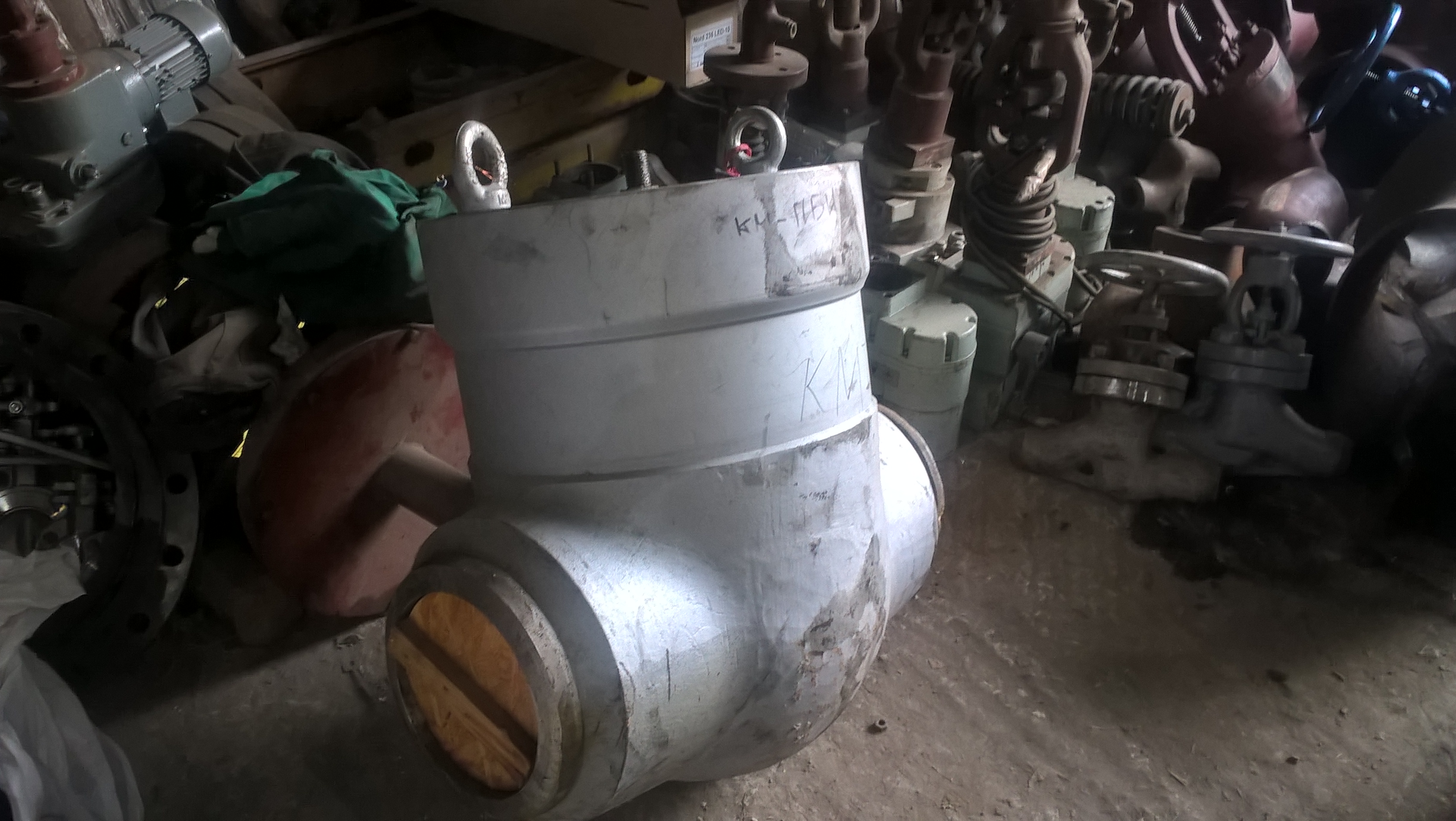

Ещё фото

Добрый вечер, Александр! Насколько можно судить по фото, то похож на наш 935-225-0в со штампосварным корпусом. Раньше эти клапаны были с литым корпусом, теперь у него штампованная средняя часть корпуса с приваренной горловиной, материал обеих деталей - сталь 15ГС, это видно и по маркировке на корпусе. Также существует вариант этого клапана с корпусом, полученным из заготовки ЭШП из стали 20-Ш.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый вечер! В наших изделиях такие резьбы не используются, поэтому, к сожалению, помочь с ответом не можем. Судя по документу это резьба, применяемая в воздушных компрессорах, соответственно и обратиться лучше к производителям данного оборудования, как отечественным, так и зарубежным.

_________________
ЧЗЭМ - качество проверенное временем!

Спасибо!

Да я в курсе про новые корпуса, не доводилось их просто ещё видеть.

Прошу дать номера чертежей следующих запасных частей задвижки 712-225 производства ЧЗЭМ 60-70-х годов выпуска:
1)Обойма
2)Тарелка левая
3)Тарелка правая
4)Шпиндель
5)Седло
6)Втулка резьбовая
7)Тарелкодержатель верхний
Тарелкодержатель нижний

Добрый день! Для задвижки 712-225 обозначения запасных частей следующие:
1. Обойма - 712-225-4
2. Тарелка левая - 712-225-5а
3. Тарелка правая - 712-225-6а
4. Шпиндель - 712-225-8
5. Седло - 350-225-5а
6. Втулка резьбовая - СТП 24-71 трап.60х8 лев.
7. Тарелкодержатель верхний - 350-225-7а
8. Тарелкодержатель нижний - 350-225-6а.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день. Может ваш завод предложить :
- задвижка поворотная с электроприводом Dy=500 мм ( 2 шт) .
Условия эксплуатации :
- рабочая среда - воздух с параметрами (max) Т=550 град Цельсия;
- в закрытом положении перепад на задвижке dР=20 кгс/см2
- задвижка должна обеспечить расход воздуха с Т=550 и Р=20 равный 100 кг/сек
- класс герметичности - обсуждается
Будем признательны за любую информацию от Вашего предприятия .
С уважением

Добрый вечер! К сожалению из нашей номенклатуры ничего предложить не можем. Вам скорее всего нужна не задвижка, а затвор поворотный, а такие изделия мы не изготавливаем

_________________
ЧЗЭМ - качество проверенное временем!

Cпасибо большое!

Здраствуйте!!! У нас имеется задвижка!! Из маркировки видно только 1016-250-КЗ 9,8 Mpa ЧЗЭМ. Хотелось бы знать номера чертежей на тарелки, обойму, шпиндель, пружину? И соответствует ли номенклатура деталей этой задвижки задвижке 1017-250-Э 4,0Mpa 545C. Спасибо!

Добрый вечер! Обозначения деталей для задвижки 1016-250-КЗ следующие:
1. Тарелка - 886-250-5
2. Обойма - 886-250-4А-02
3. Шпиндель - 886-250-7
4. Пружина - 883-200-8.

В задвижке 1017-250-Э используются:
1. Тарелка - 883-200-5-03
2. Обойма - 886-250-4А-01
3. Шпиндель - 886-250-7
4. Пружина - 883-200-8.
Обойма отличается только материалом: -01 исполнение из стали 12Х1МФ, -02 исполнение из стали 20 (25).

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день.
Прошу дать номер чертежа штока регулирующего клапана 1438-20-ЭА.

Добрый день! В клапане регулирующем 1438-20-Э используется шток 1438-20-4.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день.
Спасибо за ответ.
Так как нет в нашем каталоге ЧЗЭМ нет информации о задвижке 883-250-Э-01 вопрос:
Нужна обойма к задвижки 1012-225-Э чертеж 883-200-4А-02.
Подскажите пожалуйста подойдет ли обойма от задвижки 883-250-Э-01 к задвижке 1012-225-Э.
Спасибо.

Добрый день.
Прошу прислать спецификацию запасных частей или дать ссылку на документ, где можно их найти для задвижки 883-250-Э-01. Параметры пара Р=13,7 МПа, Т=545*С.
По аналогии со спецификацией запасных частей к задвижке 882-250-Э,КЗ,ЦЗ из каталога ЧЗЭМ 2002 года.
Спасибо.

Добрый день! Извините за задержку с ответом, был в командировке...
Применить обойму от задвижки 883-250-Э-01 к задвижке 1012-225-Э не получится, они разные по геометрическим размерам. В задвижке 883-250-Э-01 используется обойма 883-300-8.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день! Перечень запасных частей для задвижки 883-250-Э-01 Вы можете посмотреть во вложении.

_________________
ЧЗЭМ - качество проверенное временем!

Здравствуйте.
Требуется ревизия кранов КШЗ 16-50 РФХС(РФУС). Где найти схему устройства этих кранов. потекли по штоку.
Спасибо.

Доброе утро! В номенклатуре нашей продукции нет шаровых кранов, соответственно с поиском чертежей помочь не можем. Данные краны изготавливает например, ЗАО "ХИМПРИБОР-1", телефон: +7 (495) 268-06-44, e-mail: info@himpribor-1.ru, попробуйте обратиться к ним.

_________________
ЧЗЭМ - качество проверенное временем!

Спасибо.

Добрый день. Подскажите коэффициент пропускной способности для регуляторов:
868-100-ЭМ-01, 870-20-Э-01, 870-20-Э-04, 868-65-ЭМ-05?

Добрый день! Подскажите пожалуйста длину и диаметр штифтов специальных для задвижек 882-250-Э и 883-250-Э-01. Спасибо...!!!
