Получили от поставщика продукцию ЧЗЭМ .2009 г.в. при приёмке клапанов были обнаружены следующие "проблемы" :
1055-32-0:
Корпус (сальниковые камеры , должны быть д 56мм, по факту 57;57,5;58 мм )-8 шт.
шток-2шт.

1054-40-0:
Корпус (патрубки,должны быть д.32мм, по факту 33-36 мм)-5 шт.

Подскажите пожалуйста какие допуски существуют по размерам сальниковой камеры и патрубков?

Добрый день!
Оба этих вентиля используют один и тот же корпус, 1054-50-1 (основное и -01 исполнения). Размер сальниковой камеры по чертежу 56H11, диаметр расточки патрубка 31 (для 1055-32-0) или 39 (1054-40-0) мм. С каким документом Вы сравнивали вышеуказанные размеры? Для внутрироссийских поставок в комплекте поставки идет руководство по эксплуатации и паспорт на партию изделий. Сможете предоставить скан паспорта? Мы хотим убедится, что это не контрафакт.

_________________
ЧЗЭМ - качество проверенное временем!

Здравствуйте!
Можете показать общий вид и расходную характеристику клапана регулирующего углового 870-50-Э

Добрый день!

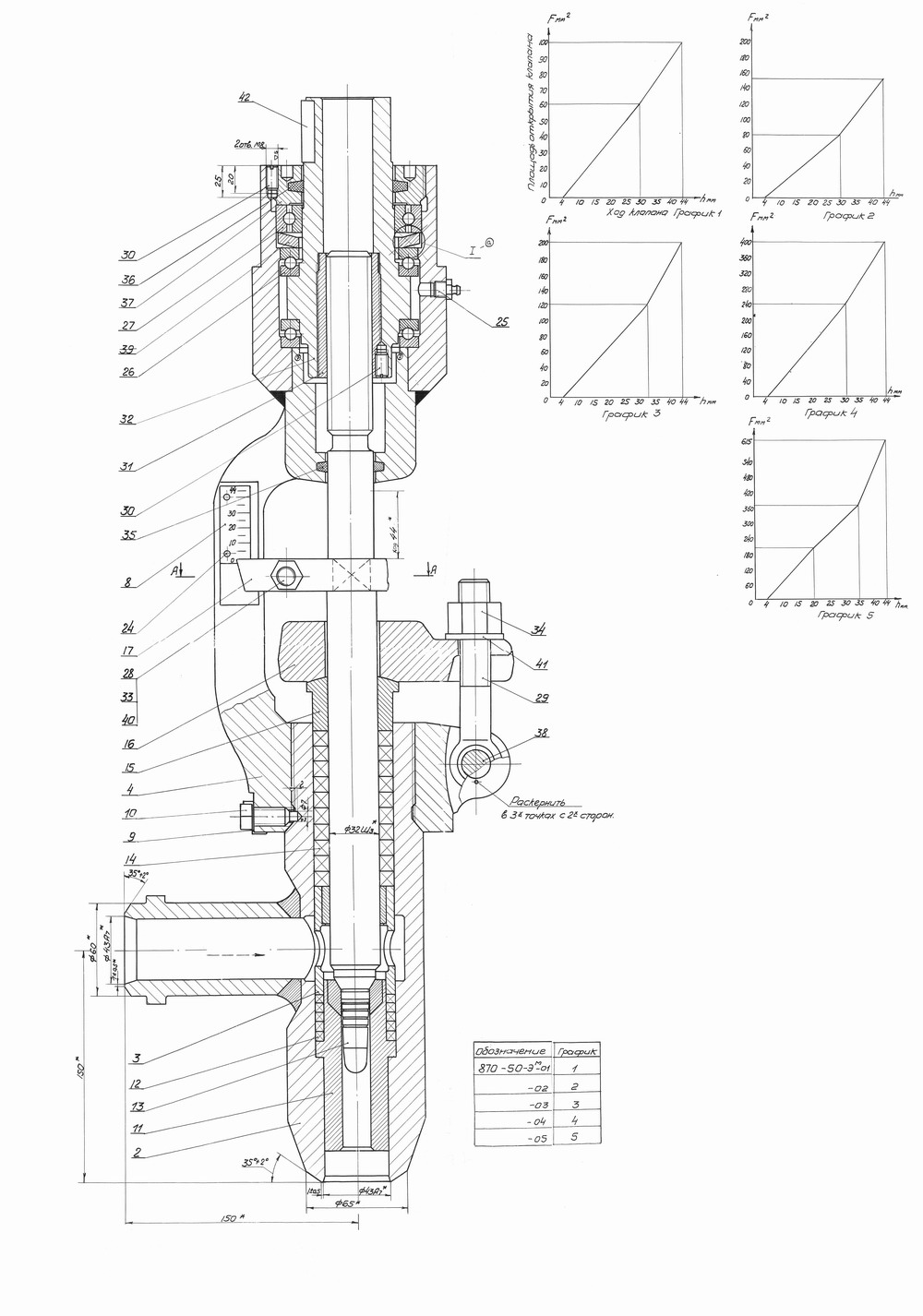

Общий вид и графики расходных характеристик Вы можете посмотреть во вложении.

_________________
ЧЗЭМ - качество проверенное временем!

Здравствуйте! Возник вопрос: возможна ли замена ст. 25Х2М1Ф на ст. 25Х1МФ либо на ст. 14Х17Н2 для шпинделей:
1) Шпиндель 883-300-7 к задвижке 883-300-ЭА;
2) Шпиндель 883-200-7-01 к задвижке 883-200-ЭА;
3) Шпиндель 881-150-8-01 к задвижке 1013-200-ЭН.?
И подойдут ли шпинделя производства НПП "МОТОР" для задвижек ЧЗЭМ???

tec1010

За Уфу я отвечу. Подходят. Работаю с ними более 15 лет.
Качество отменное. Упаковка, маркировка и прочее... Чехову можно поучиться.
Это же военное производство.

Добрый день! В соответствии с требованиями КД вышеуказанные шпинделя изготавливаются только из стали 25Х2М1Ф ТУ 14-1-552-72, замены материала в требованиях чертежа не предусмотрено. Но для сравнения для стали 25Х1МФ при равной КП с 25Х2М1Ф падение уровня механических свойств составляет около 20%. Что касается шпинделей НПП "Мотор", если они соответствуют нашей КД, то подойдут.

_________________
ЧЗЭМ - качество проверенное временем!

Как можно заказать у вас катушки соленоидов на клапана ИПУ 586-20-ЭМ-02??

Добрый день!
Пожалуйста, обратитесь по данному вопросу в отдел продаж, начальник отдела - Воронцов Сергей Александрович, телефон (495) 543-72-92 доб. 38-79.

_________________
ЧЗЭМ - качество проверенное временем!

Андрей111

Если сам работаешь в энергетике, то заказывай в сборе, но без рамы и груза.
бОльшую часть составляющей цены клапанов составляют катушки.
А тепломеханики тебе за это рюмочку мальвазии нальют. Клапана 586-20-Сб очень капризные.

Подскажите по какой посадке устанавливается защитная рубашка поршневого узла ГПК 111-250/400? У нас на всех клапанах данного типа ремонтники прихватили рубашки к стакану (не знаю для каких целей). На одном клапане зазор между рубашкой и стаканом более 0,05 мм (щуп проходит полностью), это нормально?
Заранее благодарен.

konstruktor
Добрый день!
Из опыта ремонта. 1. Рубашку не прихватывают. 2 На все предохранительные клапана( в том числе и на пром), ведётся ремонтная документация. это ремонтный журнал, который в своё время разработал ОРГРЭС и который у нас любят смотреть разные надзоры и формуляры, где все сопрягаемые размеры указаны.
к сожалению, сейчас нет под рукой документации.
Кстати, можете повысить надёжность работы этих капризных клапанов.
1. Выполнить проточку стакана, чтобы он при затяжке болтов крышки давил ТОЛЬКО на рифлёную прокладку, но не на седло, которое может деформироваться и появится пропуск среды.
2. сделать реконструкцию ИПК 112, сделав уплотнительные поверхности конусными, по аналогии с 586.
3. под крышку ставить металлическую прокладку.

Уставший
Журнал я не смотрел, но скорее всего там не будут указаны прихватки. Формуляры поищу завтра. Если Вас не затруднит, то когда будет документация под рукой, напишите какая должна быть посадка.

Есть ли какой нибудь документ/статья по этому поводу?

konstruktor
Это в свое время рацухи были. Выйду на работу, поищу. Реконструкция 112 точно есть. Когда был ремонтный цех, все формуляры велись.

Так ЧЗЭМ их сам закупает.Не легче и дешевле купить на заводе где их производят?

_________________
Взять всё, да и поделить…

На предприятии, к сожалению, утеряна эксплуатационная документация на электропривод 824-КЗ-0-01 (поставлялся комплектно с 1012-225-КЗ ). На сайте есть только Руководства на арматуру. Прошу оказать содействие в получении Руководства по эксплуатации и ремонту данного привода.

Добрый день! Руководство по эксплуатации отправил Вам по электронной почте.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день!
По конструкторской документации в стакане посадочный диаметр 230H9, в рубашке 230h8, т.е. максимальный зазор может быть 0,187 мм.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день!
Подскажите, для чего в предохранительном клапане 392-175/95 на патрубке от импульсного клапана резьба? Ведь там разделка под приварку. И чем лучше заполнять бугельную камеру - водой или лучше глицерином? И возможно ли не заполнять вообще и к чему это может привести?

Engineer

Про резьбу не скажу. Для самого загадка.
Заполняйте глицерином, но не абы каким. Я беру у химиков. чистый. Вода со временем испаряется и приходится монтировать доливочные линии.
Не будет воды, теряется смысл демпфирования. Будут сильные удары клапана по тарелке. Может разбить И такое бывало.

Добрый день! Резьба на штуцере импульсной линии предназначена для установки заглушки при проведении приемо-сдаточных гидравлических испытаний на заводе. Заполнение камеры обязательно, иначе как и отметил Уставший не будет демпфирования при срабатывании клапана, мы рекомендуем использовать воду, но и глицерин тоже можно.

_________________
ЧЗЭМ - качество проверенное временем!

Уважаемые коллеги!
Приглашаем Вас с 28 по 31 октября 2014 года посетить наш стенд (В345) на выставке "Насосы, компрессоры, арматура-2014" в выставочном комплексе "Крокус-Сити". Вы сможете ознакомится с последними разработками арматуры для ТЭС и АЭС, пообщаться с представителями Отдела продаж и Конструкторского отдела, получить ответы на все интересующие Вас вопросы о продукции нашего предприятия. Будем рады видеть Вас все дни работы выставки.

_________________
ЧЗЭМ - качество проверенное временем!

Здравствуйте! Помогите подобрать дисковый клапан регулятора питания котла ПК-10Ш 230т/ч. Ду 250(225); Ру230 кгс/см2; Тр 230град.С. или аналог.

Доброе утро! Вам могут подойти клапаны регулирующие серии 1416, они есть как с управлением от МЭО, так и со встроенным электроприводом МЭОФ. Параметры рабочей среды у них 23,5 МПа, 250 градусов. Максимальная пропускная способность Кv100 (в тоннах/час): для исполнений 1416-225 (217, 145, 125, 77 и 95 соответственно основное, -01, -02, -03 и -04 исполнения) и для исполнений 1416-250 (233, 167 и 146 соответственно основное, -01 и -02 исполнения).

_________________
ЧЗЭМ - качество проверенное временем!

Здравствуйте!
Подскажите по каким формулам рассчитываются дроссельные решетки в РОУ, БРОУ (площадь дроссельных отверстий, перепад давления)? Может быть есть стандартная методика, нормативные документы для расчета?

Можете выслать руководство по эксплуатации на вентили регулирующие 584-10-О и 1032-20-О?

Расчеты РОУ и БРОУ проводятся по методике, используемой на нашем предприятии. При расчетах используются данные, получаемые из уравнений состояния воды и пара, приведенных в "Уравнения термодинамических свойств воды и водяного пара для практических расчетов в энергетике", Александров А.А., Царев В.В., МЭИ, 1990 г. Характеристики среды, необходимые для расчета, определяются по "Термодинамическим свойствам воды и водяного пара" В.П. Вукаловича, Машгиз, 1955 г.
Руководство по эксплуатации на 584-10-0 и 1032-20-0 Вы можете посмотреть во вложении.

_________________
ЧЗЭМ - качество проверенное временем!

Engineer

Ещё можете посмотреть "Дроссельно - регулирующая арматура ТЭС и АЭС". Э.Е. Благов Б.Я Ивницкий Энергоатомиздат М. 1990г.

Спасибо, мы тоже ее используем. И еще можно порекомендовать Е.В. Балахонцев "Основы технической термодинамики", Москва, 1955 г.

_________________
ЧЗЭМ - качество проверенное временем!

ТЭЦ-1 писал(а):
Здравствуйте! Помогите подобрать дисковый клапан регулятора питания котла ПК-10Ш 230т/ч. Ду 250(225); Ру230 кгс/см2; Тр 230град.С. или аналог.

Доброе утро! Вам могут подойти клапаны регулирующие серии 1416, они есть как с управлением от МЭО, так и со встроенным электроприводом МЭОФ. Параметры рабочей среды у них 23,5 МПа, 250 градусов. Максимальная пропускная способность Кv100 (в тоннах/час): для исполнений 1416-225 (217, 145, 125, 77 и 95 соответственно основное, -01, -02, -03 и -04 исполнения) и для исполнений 1416-250 (233, 167 и 146 соответственно основное, -01 и -02 исполнения).
Ошибся я немного с расходом... Нужен на 250 т/ч., поскольку 230 это только паропроизводительность. Плюс продувки, утечки и т.д. Какой клапан можно установить?

Добрый день! Для подбора клапана необходимо знать расход питательной воды через клапан и перепад давления на клапане. Вы привели величину паропроизводительности, т.е. я так понимаю, что это сколько пара должно быть на выходе из котла, а нам необходим именно расход питательной воды через клапан на входе в котел. Вы можете приблизительно сами определить требуемую Кv, и соответственно подобрать исполнение клапана, для этого Вам необходимо расход питательной воды через клапан (в тоннах в час) разделить на корень квадратный из перепада давления на клапане (в кгс на сантиметр квадратный). Полученная величина и будет максимальной пропускной способностью клапана. Значения Кv по исполнениям для 1416-225 и 1416-250 я привел выше.

_________________
ЧЗЭМ - качество проверенное временем!

Здравствуйте!

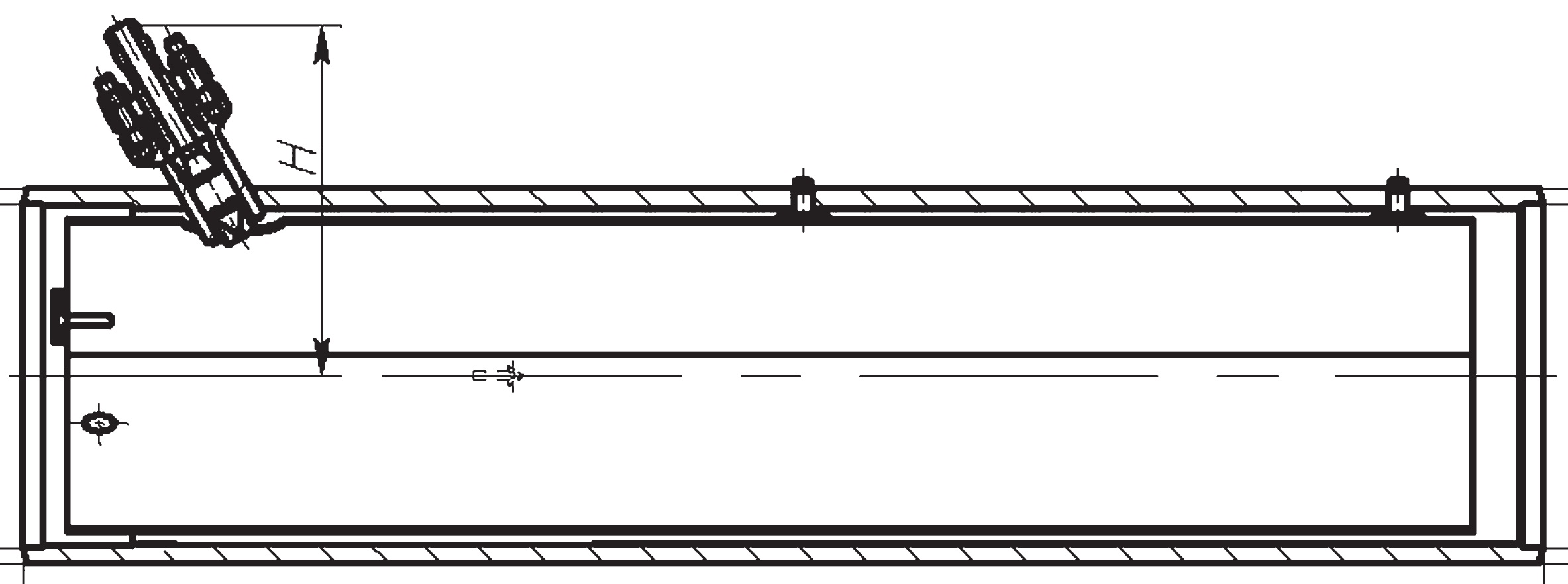

Скажите, всегда ли в схемах РОУ, БРОУ применяется пароводяная форсунка (если применяется смеситель как на рис.1), или впрыск охлаждающей воды в смеситель может происходить без пароводяной форсунки?

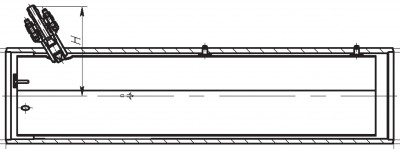

Как определить когда необходимо применять для охлаждения пара смеситель (рис.1), а когда форсунку с непосредственным впрыском воды в трубопровод (рис.2)?

Добрый день!

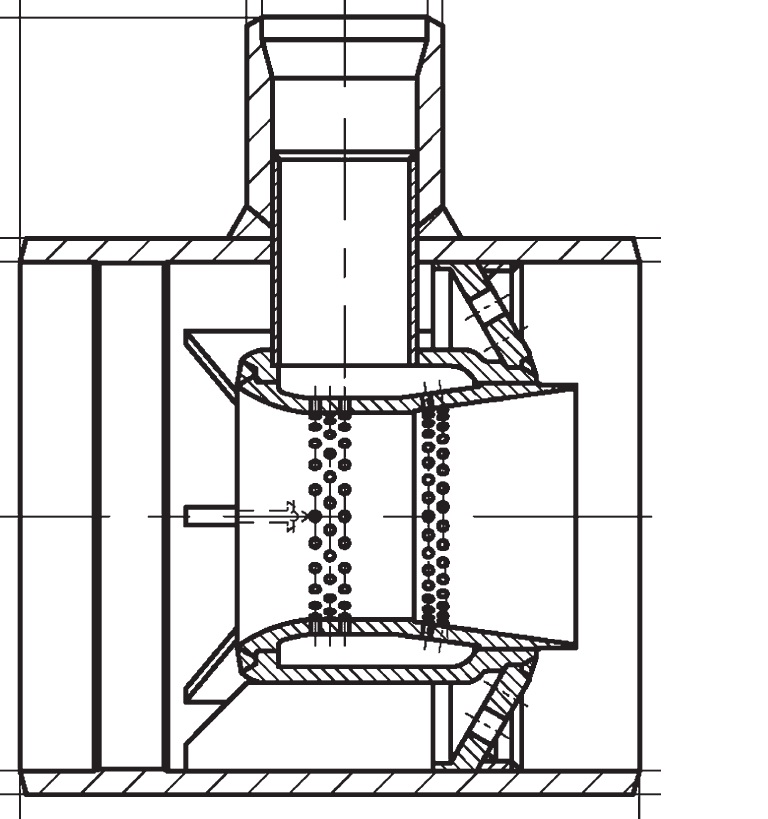

Форсунка обязательно применяется во всех схемах РОУ/БРОУ. На рисунке 1 у Вас изображен охладитель пара серии 863, форсунка к нему присоединяется к патрубку в верхней части. На рисунке 2 у Вас охладитель пара серии 827 со встроенной форсункой. На выходе у всех форсунок - пароводяная смесь с температурой насыщения, т.е. смешивание происходит непосредственно в корпусе форсунки. Затем пароводяная смесь поступает в узел впрыска охладителя пара (вы его назвали смесителем). Форсунка может находится на расстоянии от охладителя пара и соединяться с ним посредством трубопровода (кроме вариантов. где она встроена в корпус охладителя, как на рисунке 2) или привариваться непосредственно к патрубку охладителя. Конструктивные различия охладителей пара определяются параметрами рабочей среды, которые нужно получить на выходе (наличие дополнительных дросселирующих решеток для окончательного дросселирования пара до нужных параметров, которые еще и выполняют роль шумоглушителя). Применение различных охладителей пара определяется по результатам теплогидравлического расчета РОУ/БРОУ в целом.

_________________
ЧЗЭМ - качество проверенное временем!

Здравствуйте. К кому можно обратиться за чертежами 3D моделей?
Интересуют аналоги 588/589. Если можно разместите здесь

Добрый день!
3D в формате Parasolid (*.x_t) во вложении.

_________________
ЧЗЭМ - качество проверенное временем!

СПАСИБО!

Добрый день!
На нашем предприятии в эксплуатации несколько Электроприводов 792-ЭР-0аI ТУ 24.03.1525-89. Стираются конические шестерни в передаче на блок концевых выключателей БКВ. Какой код заказа для этого БКВ?

Спасибо за ответ!

Подскажите пожалуйста, по какому документу может регламентироваться величина протечек после наработки на отказ (например 1000 циклов)?
В ГОСТе 9544 указаны протечки для новой арматуры, а вот какие допустимые нормы протечек могут быть после 250, 500 или 1000 циклов?

Добрый день! Электропривод 792-ЭР-0аI используется для регулирующей арматуры и в нем применяется механизм сигнализации положений (МСП). Обозначение механизма для этого привода МСП-1-2 У2 ТУ 25-02.120391-84.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день! Протечки для арматуры после наработки циклов не оговорены в ГОСТах и на нашем предприятии определялись при проведении приемочных испытаний изделий. Полученные величины затем вносились в технические условия и согласовывались с Заказчиком. P.S. Вместо ГОСТ 9544 сейчас применяется ГОСТ Р 54808.

_________________
ЧЗЭМ - качество проверенное временем!

ЧЗЭМ

Спасибо!

Спасибо!

Подскажите на какие привода идут сл. колеса червячные.
КОЛЕСО ЧЕРВЯЧНОЕ:825-Э-35-03
КОЛЕСО ЧЕРВЯЧНОЕ:822-Э-35

Здравствуйте!!! Изготавливает завод арматуру с разделкой кромок под сварной шов С4 или С5?

Здравствуйте!
Подскажите пожалуйста габаритные и присоединительные размеры задвижки 1511-50М (если возможно общий вид).

Добрый день!
Уточните обозначение, колесо червячное с обозначением 822-Э-35 не существует, есть например 822-Э-29. Колесо червячное 825-Э-35-03 применяется в электроприводе 795-ЭР-0I.

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день!
Тип разделки для арматуры по ОСТ 108.940.02-82 "Швы сварных стыковых соединений трубопроводов тепловых электростанций. Типы и основные размеры" выбирается в зависимости от параметров рабочей среды. Если для изделия допускается применение разделок С4 или С5, то мы можем изготовить изделия с требуемой разделкой патрубков по техническому решению (обычно это оговаривается при заказе).

_________________
ЧЗЭМ - качество проверенное временем!

Добрый день!

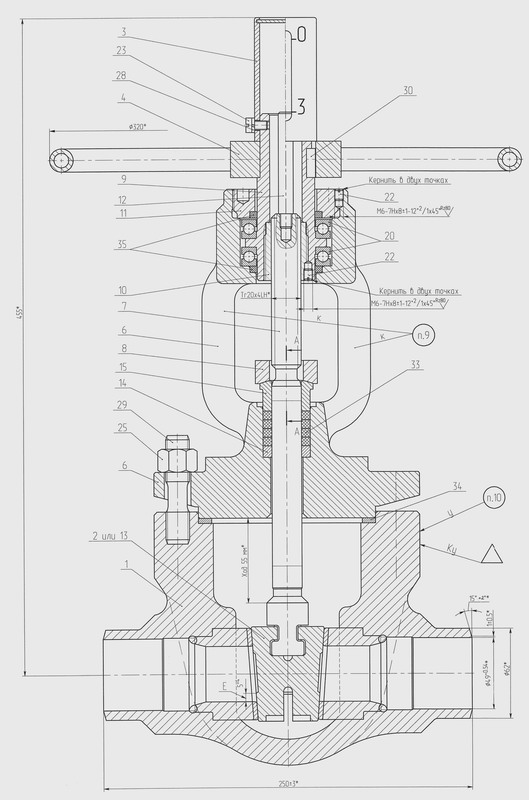

Габаритные и присоединительные размеры Вы можете посмотреть во вложении.

_________________
ЧЗЭМ - качество проверенное временем!

Здравствуйте!
Какое исполнение форсунки стоит в РОУ производительностью 150 т/ч, р0/р2=9,8/(1,0-1,3) МПа, t0/t2=540/(230/240) (применяется с охладителем пара 1100-150/450-ОП-01)?
Чем отличается форсунка 1100-100/50-Ф от1415-100/50-Ф?
Спасибо!

Добрый день!
На указанные Вами параметры в составе РОУ используется форсунка 1415-100/50-Ф-05. В форсунке 1100-100/50-Ф были выявлены проблемы, связанные с вращением завихрителя-КД была переработана в части закрепления завихрителя и новая форсунка получила обозначение 1415-100/50-Ф.

_________________
ЧЗЭМ - качество проверенное временем!

Спасибо!
Подскажите массу задвижки 1511-50-ЭМ, каким эл. приводом комплектуется и габаритные размеры.
