Уважаемые коллеги!
Приглашаем Вас посетить наш стенд на выставке "PCVEXPO-2013" в МВЦ "Крокус Экспо". На стенде будут представлены два типовых изделия из номенклатуры нашего предприятия - задвижка 883-300-ЭМП и главный предохранительный клапан 1203-125/175-0. Вы сможете пообщаться с представителями отдела продаж арматуры и конструкторского отдела, а также получить ответы на любые вопросы, связанные с продукцией нашего завода. Ждем Вас на стенде В341!

_________________

Здравствуйте!
У нас на предприятии находится в эксплуатации задвижка 884-250-Э (80-х г.г. выпуска).
Запорный орган состоит из обоймы, тарелок и распорного клина (рис. 3 руководства 881-100-ЦЗ РЭ).
Наши руководители предлагают применить конструкцию запорного органа с тарелкодержателями (рис. 5 руководства 881-100-ЦЗ РЭ).
Возможна ли такая замена? Если возможна, то какие детали необходимо менять (желательно с номерами чертежей).
Также необходимы номера чертежей деталей существующего запорного органа.
Заранее благодарен.

e-mail: grinvich2000@inbox.ru

ЧЗЭМ
Хочу заметить, что "Таблица соответствия старых, новых и модернизированных изделий производства ОАО "ЧЗЭМ" (помещена в Справочнике Армторга) может иной раз ввести в заблуждение.Так, для вентиля трёхходового В-500, затем 829-10-0, затем 829-10-0 УЗ,ТЗ в графе "В настоящее время выпускается" стоит "1093-10-0 УЗ,ТЗ".Но ведь конструкция их настолько различна,что о соответствии говорить не приходится, это всего-навсего замена, на которую не все согласятся. Надо как-то "отрихтовать" информацию.А то я уже встретил на паре питерских сайтов "829-10-0(1093-10-0)" с характеристиками В-500 и рисунком "выпускаемого в настоящее время" изделия.

Интересуют :
1) Шток к вентилю 589-10-3 ЧЗЭМ запорно-ручной арматуры - 30 штук
2)Шток к вентилю 999-20-2Б ЧЗЭМ запорно-ручной арматуры - 30 шт
2)Шток к вентилю 999-20-2Б ЧЗЭМ запорно-регулирующей арматуры - 10 шт.

Буду благодаоен за оперативный ответ.

_________________

_________________

_________________

Уважаемые коллеги!
Спасибо Всем посетившим стенд нашего завода на выставке PCVEXPO-2013. Было приятно видеть знакомые лица, а также познакомиться с новыми людьми. Надеемся на долговременное плодотворное сотрудничество!

_________________

подскажите, пожалуйста, № чертежа колеса зубчатого (шестерни) редуктора электропривода 797-Э-О задвижки 883-300-Э

_________________

_________________

ЧЗЭМ

ОРГРЭС немного не то давал. Поправьте, если можно.

_________________

ЧЗЭМ
Ну да. Там буквовка Р- регулятор. Червяк одинаков для 825. А шестерня отличается шпоночным пазом, нежели сверловкой под стопора.
Я имел в виду, № чертежей! Т. е. при составлениии заказа не фраернуться.

_________________

ЧЗЭМ

Спасибо, добрый человек!

Добрый день, в 1978 году был выпущен охладитель пара Ду175/400 зав.№516040 Э-3454 (исполнение – 3). Прошу уточнить, возможно ли выполнить охладитель с такими же параметрами в настоящее время?

_________________

Выпускаете оснастку для ремонта арматуры - присспособления для фрезеровки седел? Если да, то к кому обратиться за консультацией о покупке! Спасибо!

Здравствуйте.
Можно ли верить спецификации запасных частей клапана дроссельного 993-175-Эб (копия во вложении)?
Можете ли Вы выслать руководство по эксплуатации к данному клапану? (e-mail: grinvich2000@inbox.ru)
Не могу найти информацию по клапану 919-175-Э. Существовал ли такой клапан? Если да, то выпускается ли он в настоящее время, если не выпускается, посоветуйте чем его можно заменить?

_________________

konstruktor

Ошибка в размере сальника периферии. 170х150. А так, вроде , нормально.
919 серия существовала. Сейчас 993. Меняется на "раз". Геометрия подходит.
Если нужна будет спецификация на детали, скину в личку.
выкладываю основные.

_________________

konstruktor

Чехи правы. Я фраернулся. 170х145. Периферия.Извините

ЧЗЭМ
Спасибо за ответ.
Нашел копию чертежа клапана 919-179-Э (без спецификации). Там на графике площади открытия клапана в зависимости от хода - две кривые.
Также нашел чертеж 919-175-2 "Шибер". Шибер двух исполнеий.
Получается, клапан 919-175-2 был двух исполнений?
Можно ли узнать технические характеристики данных клапанов? Если клапан двух исполнений, то какой клапан сейчас выпускается вместо исполнения 01?

_________________

del

_________________

Здравствуйте.
Насколько я понял, клапаны 993-175-Эб и 993-175-Эб-01 отличаются только конструкцией шибера и, соответственно, по шиберу можно идентифицировать исполнение клапана.
Хотелось бы увидеть эскизы шиберов для нулевого и 01 исполнений, если это возможно.
В Вашем каталоге не нашел данный клапан, получается, его сейчас не выпускают? Чем его можно заменить?

_________________

Здравствуйте. Подскажите по клапану шиберному 810-100-Э, можно ли глянуть общий вид, посмотреть конструкцию корпуса, присоединительные размеры к трубопроводу. Чем отличается этот клапан от аналога 976-100-ЭА?

_________________

ЧЗЭМ
Спасибо за быстрый ответ.
Есть еще вопросы по клапанам 993-175-Эб:
1. Каким образом Вы определяете максимальную пропускную способность Кv100: аналитически, используя справочные данные или экспериментальным путем?
2. Принятая в данном клапане сборная конструкция бугеля - это результат унификации или есть более глубокие причины?
3. Вы можете разъяснить пункт 2.1.3 руководства по эксплуатации? Какой максимально допустимый перепад давлений для данного клапана?
4. Подскажите, пожалуйста, методику или дайте рекомендации для выбора исполнения клапана (определения необходимой пропускной способности).
Заранее благодарен.

_________________

_________________

ЧЗЭМ

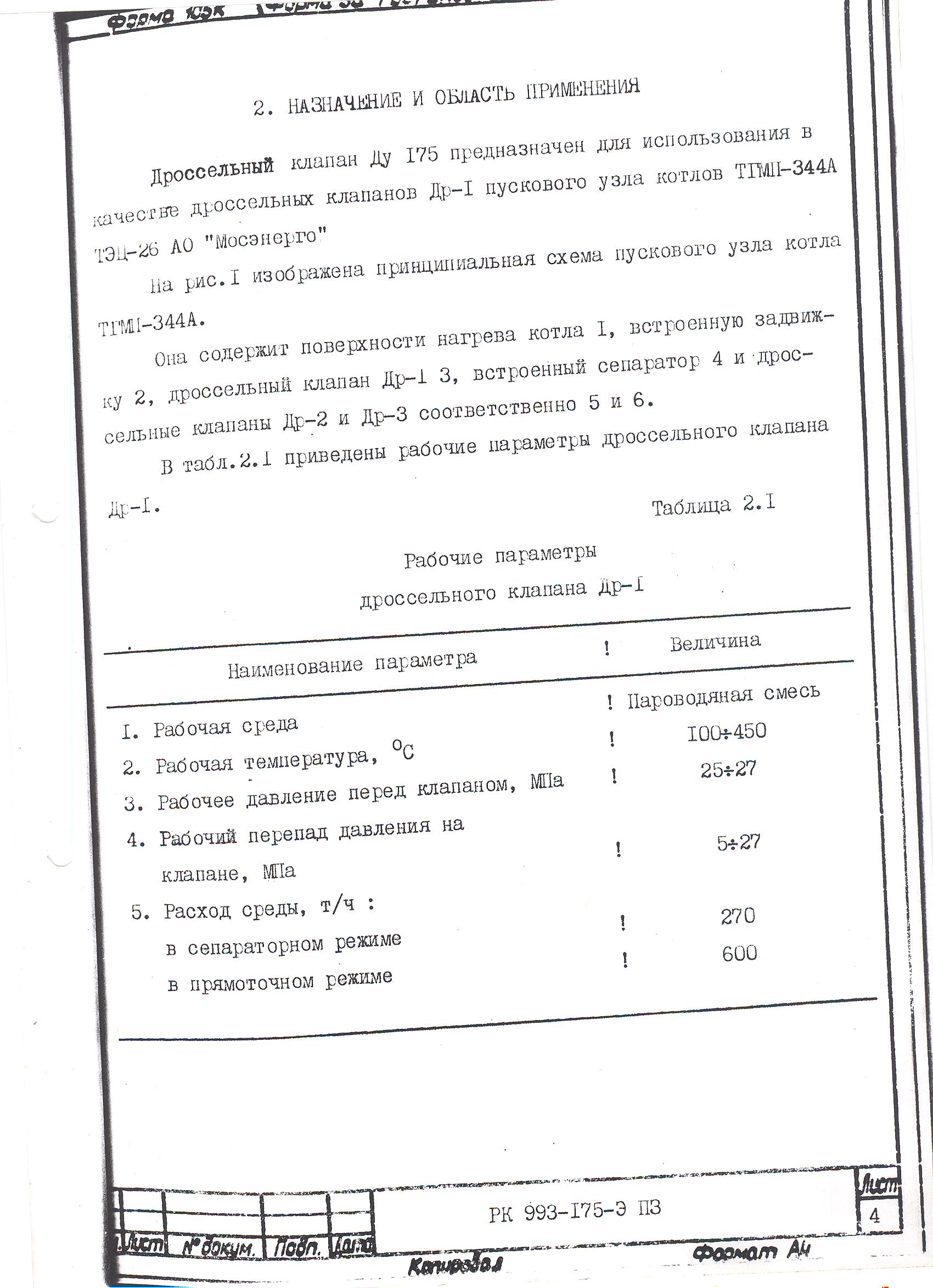

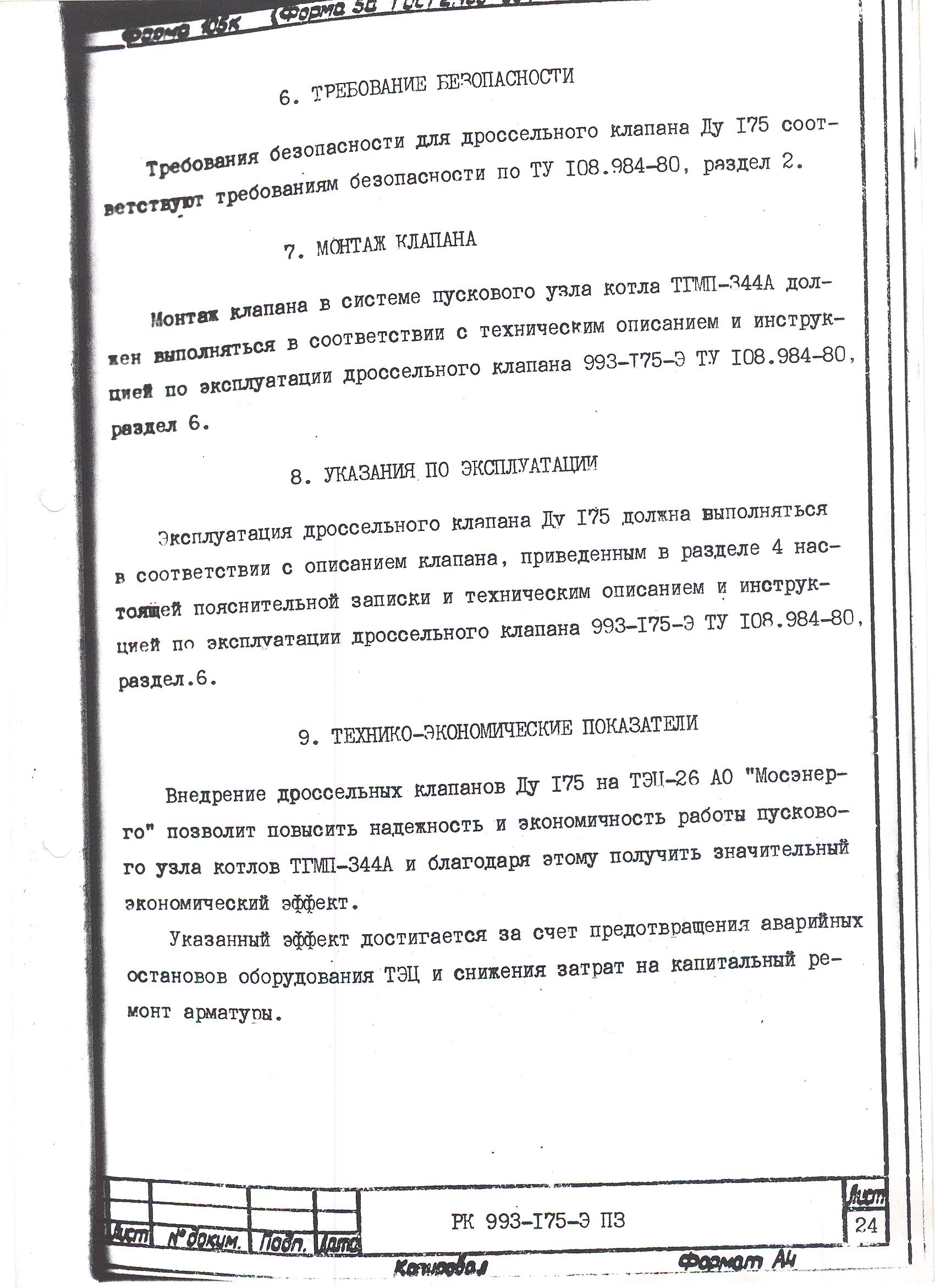

А почему Вы не желаете применять, или делаете вид, что не знаете о модернизации клапана серии 993,
предложенной много лет назад? Это позволяет уменьшить кавитационный износ рубашки, перехода 230х280 и, как правило, шибера?
А если , касаемо прямоточных котлов, , так срок службы увеличивается с 3 до 8 лет.

_________________

ЧЗЭМ

О,кеюшки! Завтра, при наличии времени, постараюсь подобрать всю документацию.
Это , по-моему, был Интерарм, но не ОРГРЭС.

Добрый день!
Скажите обойма на эскизе похожа на обойму задвижки 884-250-Э, если не ошибаюсь обозначение чертежа 883-200-4А-01.
Все размеры приблизительные, рисовал на скорую руку.
Заранее благодарен.

konstruktor

Уточнённые

_________________

dabad

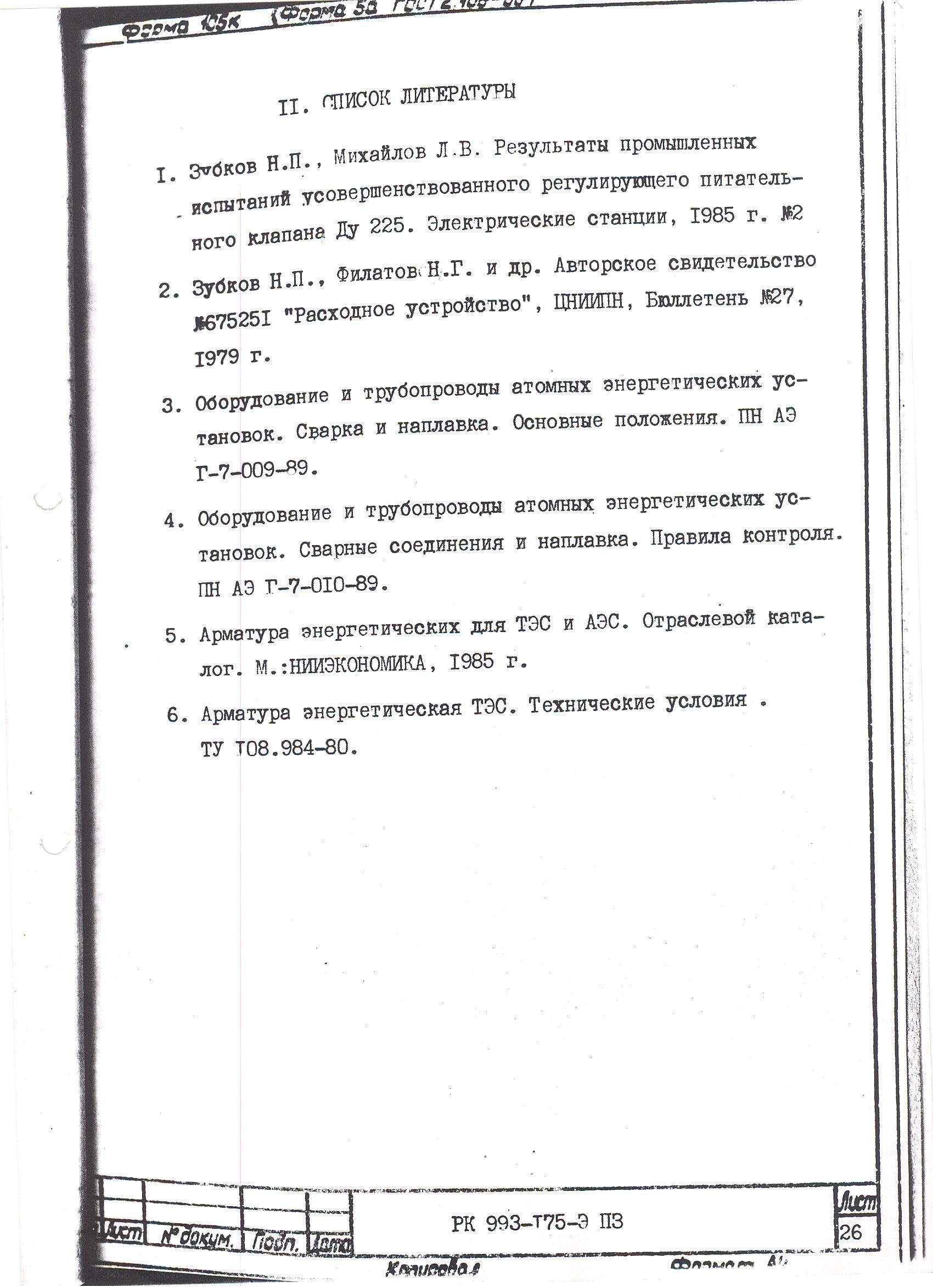

При желании,есть №а.с. 675251. Ведь можно найти.

_________________

Добрый день.
Можно ли на электропривод 795-Э-0(4,3)получить электрическую схему (задвижка 883-200-Э).
А также подскажите, согласно документа РД 153-34.1-39.504-00 если арматура управляется с АСУ ТП в качестве ограничителя крутящего момента должна применяться двухсторонняя муфта ограничения крутящего момента, комплектуется ли электропривод 795-Э-0(4,3) такой муфтой, если нет можно ли задвижку 883-200-Э укомплектовать другим электроприводом с такой муфтой.
Заранее благодарны.
