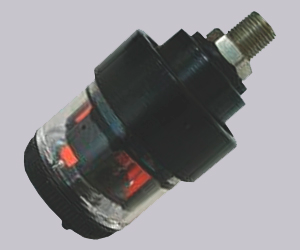

Индикаторы засоренности воздухоочистителей ИЗВ-500, ИЗВ-600, ИЗВ-700
Назначение:
Индикаторы засоренности воздухоочистителей (датчик засоренности воздушного фильтра двигателя) ИЗВ-500, ИЗВ-600, ИЗВ-700 предназначены для контроля засоренности воздухоочистителей двигателей большегрузных машин, тракторов и сельскохозяйственных машин.
1. Сигнализирующим устройством индикатора засоренности воздухоочистителей является барабан красного цвета (сигнальное положение). В верхней части индикатора расположен диск с накаткой, предназначенный для поворота барабана в рабочее положение. Диск поворачивается до упора в направлении, указанном стрелкой, и отпускается.
Барабан остается зафиксированным в указанном положении и автоматически переводится в сигнальное положение только при достижении предельно допускаемой засоренности воздухоочистителя. При этом в окнах корпуса индикатора появляется красная окраска, что означает необходимость проведения технического обслуживания воздухоочистителя. После его проведения необходимо вновь установить барабан индикатора в рабочее положение.
1. Индикаторы засоренности воздухоочистителей можно устанавливать непосредственно на линии очищенного воздуха между воздухоочистителем и двигателем, так и в кабине водителя – при соединении его с линией очищенного воздуха герметичным трубопроводом, выдерживающим разрежение до 10 кПа.
2. Перед монтажом необходимо удалить проволоку из отверстия монтажного штуцера, предохраняющую отверстие от засорения. Повернуть диск с накаткой в направлении, указанном стрелкой, для установки барабана в рабочее положение.
3. Допускается в процессе эксплуатации снимать индикатор засоренности воздухоочистителей с резиновой монтажной втулки, посредством которой он соединяется с монтажным штуцером. В этом случае перед установкой индикатора на место необходимо извлечь из него втулку, надеть ее на штуцер так, чтобы верхний торец зашел за буртик штуцера, а затем насадить индикатор на втулку. Для облегчения монтажа допускается смазывать уплотняющие пояски втулки тонким слоем смазки.
Основные технические характеристики
| ИЗВ-500 | 5±0,25 |
| ИЗВ-600 | 6±0,3 |
| ИЗВ-700 | 7±0,35 |
| Параметры окружающей среды: |
| - температура, °С | –40...+80 |
| - относительная влажность при температуре 35 °С, % | 95 |
| Масса индикатора засоренности, кг, не более | 0,1 |
| Габаритные размеры индикаторы засоренности, мм | ø41х87.5 |
