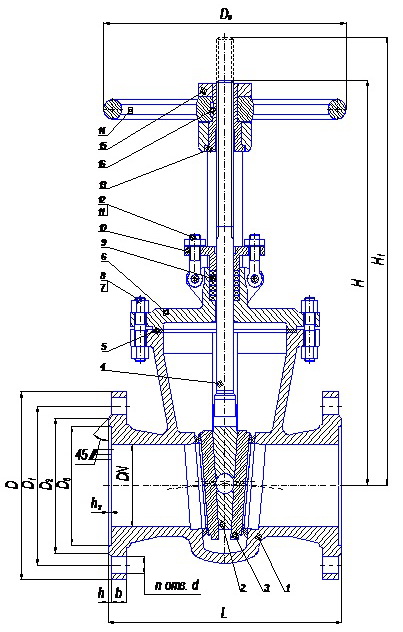

Задвижки клиновые двухдисковые стальные с выдвижным шпинделем (СКЗС) PN 63
Изготавливаются с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 3, ряд 2 (по умолчанию). В задвижках применяется двухдисковый клин. Герметичность затвора по ГОСТ 9544-93 класс С (по умолчанию). Уплотнение шпинделя – сальниковое. В верхнем положении шпиндель имеет уплотнение по конической поверхности в крышке. Управление задвижки ручное (маховиком). При заказе указывать: наименование изделия, параметры рабочей среды, размер номинальный (условный проход) (DN), номинальное (условное) давление (PN), обозначение изделия, исполнение по материалу, необходимость дополнительных испытаний. Пример обозначения при заказе (и в другой документации) задвижки DN 50 мм PN 63 кгс/см2 из стали 25Л: Задвижка стальная клиновая СКЗС 50-63 DN 50 мм PN 63 кгс/см2 31с18нж.
Внимание! Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ».
Основные сведения и информация даны в начале раздела.
