Задвижки флянцевые
Задвижки фланцевые предназначены для установки в качестве управляемых запорных органов на трубопроводах воды и водяного пара, неагрессивных жидкостей и газов. Применяются только для включения (отключения) трубопроводов. В 2с-40 соединение корпуса с крышкой фланцевое, затвор параллельный двухдисковый , с клиновым распорным элементом . В 2с-50 соединение корпуса с крышкой самоуплотняющееся, затвор клиновый двухдисковый, с распорным элементом в виде грибка. Присоединение к трубопроводам - фланцевое.
Управление задвижками - при помощи маховика (М) , приводной головки с цилиндрическим (Ц) или коническим (К) редуктором.
Основные технические характеристики задвижек приведены в таблице

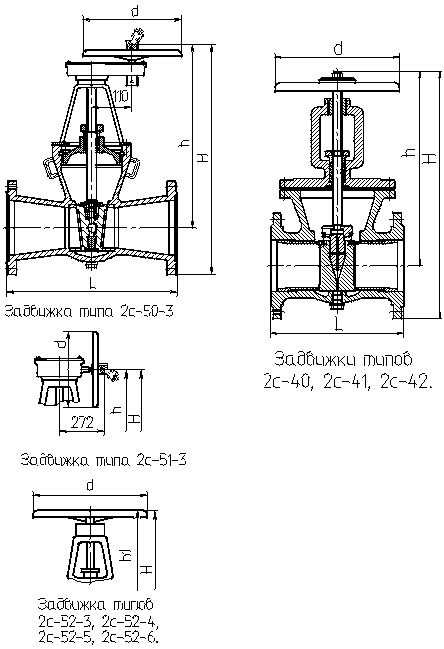

Обозначение изделия | Ду, мм | Ру, | Т, Сo |
| L, мм | Н, мм | h, мм | d, мм | Масса, кг |
2с-40-1 | 80 | 1,6 | 425 | 1,0 | 210 | 533 | 435 | 220 | 35 |
2с-41-1 | 80 | 2,5 | 425 | 1,0 | 280 | 533 | 435 | 220 | 37 |
2с-42-1 | 80 | 4,0 | 425 | 1,0 | 310 | 533 | 435 | 220 | 40 |
2с-40-2 | 100 | 1,6 | 425 | 0,86 | 230 | 515 | 408 | 220 | 40 |
2с-41-2 | 100 | 2,5 | 425 | 0,86 | 300 | 523 | 408 | 220 | 44 |
2с-42-2 | 100 | 4,0 | 425 | 0,86 | 350 | 523 | 408 | 220 | 50 |
2с-50-3 | 150 | 4,0 | 425 | 0,8 | 450 | 973 | 823 | 320 | 186 |
2с-51-3 | 150 | 4,0 | 425 | 0,8 | 450 | 765 | 615 | 320 | 187 |
2с-52-3 | 150 | 4,0 | 425 | 0,8 | 450 | 845 | 695 | 470 | 172 |
2с-52-4 | 200 | 4,0 | 425 | 1,0 | 550 | 988 | 800 | 470 | 200 |
2с-52-5 | 250 | 4,0 | 425 | 0,6 | 650 | 1068 | 845 | 640 | 378 |
2с-52-6 | 300 | 4,0 | 425 | 1,0 | 750 | 1068 | 845 | 640 | 420 |
