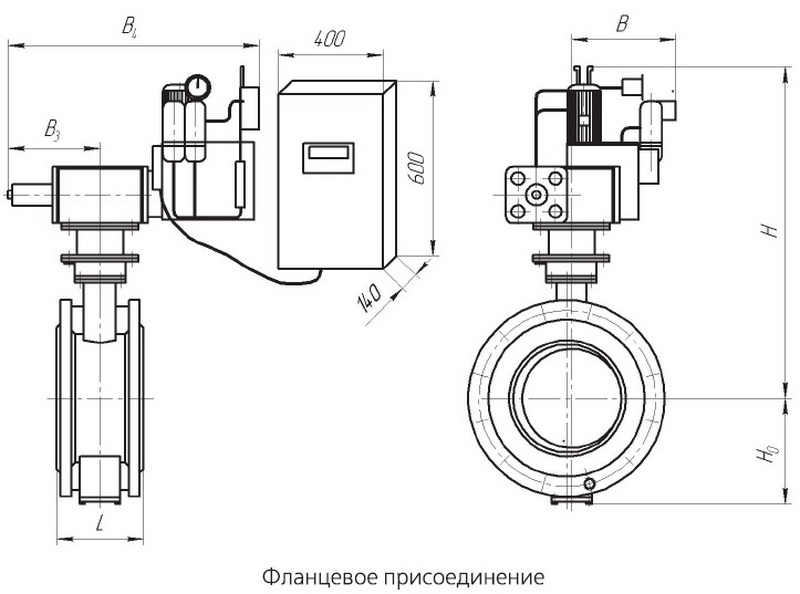

Затворы дисковые поворотные. Основные размеры затворов дисковых с пневмоприводом.
DN | L | B | B3 | B4 | H0 | H | Масса, кг |
250 | 165 | 366 | 291 | 965 | 231 | 1107 | 306 |
300 | 178 | 366 | 291 | 965 | 261 | 1150 | 338 |
350 | 190 | 366 | 291 | 965 | 298 | 1185 | 374 |
400 | 216 | 366 | 291 | 965 | 331 | 1250 | 450 |
450 | 222 | 425 | 430 | 815 | 369 | 1470 | 720 |
500 | 229 | 425 | 430 | 815 | 404 | 1530 | 800 |
600 | 267 | 425 | 430 | 815 | 473 | 1590 | 910 |
700 | 292 | 425 | 430 | 815 | 538 | 1650 | 1020 |
800 | 318 | 425 | 430 | 815 | 615 | 1720 | 1190 |
