Датчик уровня ПМП-052
Датчик уровня предназначен для:
контроля 1 ... 4 уровней заполнения резервуара;
автоматического управления перекачивающим насосом или электромагнитным клапаном;
предотвращения переполнения резервуара;
предотвращения “сухого” хода насоса;
Применяется в нефтедобывающей, нефтяной, нефтегазовой, газовой, химической, водной, коммунально-хозяйственной, пищевой и других отраслях промышленности.
Измеряемая среда
Нефть • светлые нефтепродукты, бензин, дизельное топливо, авиационный керосин, сжиженные углеводородные газы (пропан - бутан), диметилэфир, одорант, аммиак, двуокись углерода, кислоты, щелочи, мазут, спирты, пластовая вода • питьевая вода, масла, молоко, легкие углеводороды, газовый конденсат, сточная вода, и др.
Устройство, принцип работы
Устройство: Датчик (рис. 1) состоит из направляющей - трубы Ø18 (сталь 12Х18Н10Т), приваренной к стальному цилиндрическому корпусу с крышкой, заворачиваемой по резьбе. В корпусе имеется кабельный ввод. На направляющей находятся свободно перемещаемые поплавки со встроенным магнитом, ход которых ограничен стопорами. Внутри направляющей находятся герконы (магниточувствительные герметичные контакты).
Герметизация корпуса при монтаже обеспечивается применением резиновой прокладки (соединение крышки с корпусом), резиновой втулки (уплотнение кабеля в кабельном вводе).
Датчик крепится к верхней стенке (крышке, люку) резервуара посредством фланца (резьбового штуцера, гайки). Для повышения нагрузочной способности датчика, как вариант исполнения, используются электронные модули: транзисторный (DC24) или симисторный (АС24, АС220). Выходные каскады не требуют отдельного питания.
Принцип работы датчика: основан на применении герконов, изменяющих свое состояние (замкнут/разомкнут) под воздействием магнитного поля. Поплавок со встроенным магнитом перемещается по направляющей, вызывает переключение герконов.

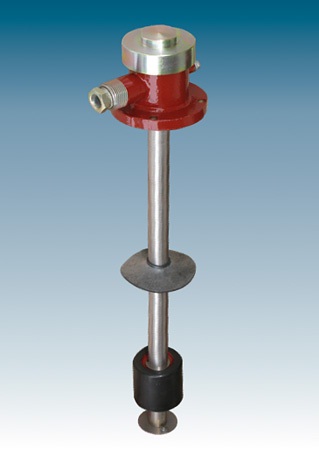

Рис. 1. Датчик уровня ПМП-052.

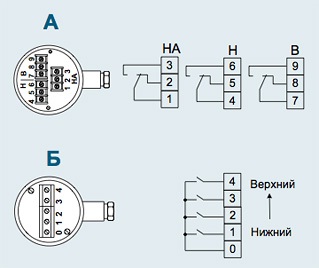

Рис. 2. Примеры схем расположения контактов: ПМП-052-W5П-НА-Н-В (А); ПМП-052-W5НР-Н-В-ВА-А (Б).

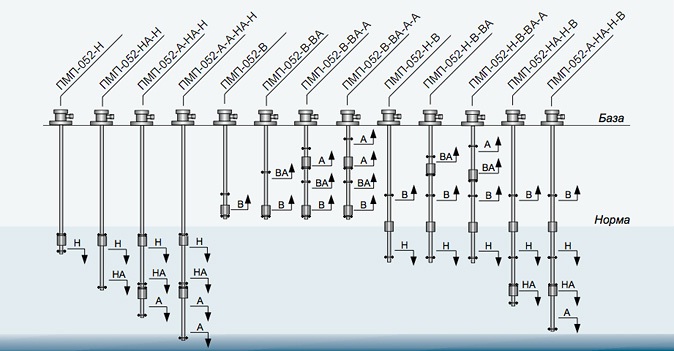

Рис. 3. Варианты исполнения датчиков уровня по количеству и направлению срабатывания контрольных уровней: “Н” - нижний, “В” - верхний, “НА” - нижний аварийный, “ВА” - верхний аварийный, “А” - аварийный (расположен ниже “НА” или выше “ВА “).

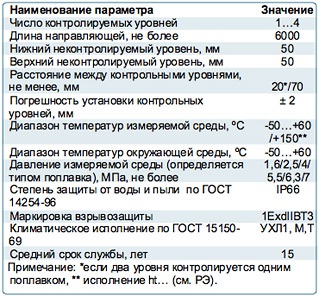

Технические параметры (табл. 1)
Варианты исполнения датчика предусматривают переменные данные:
1) Число контролируемых уровней, направление срабатывание каждого уровня (рис. 3).
2) Длина направляющей, значения контрольных уровней выполняются заказу с шагом 1 мм.

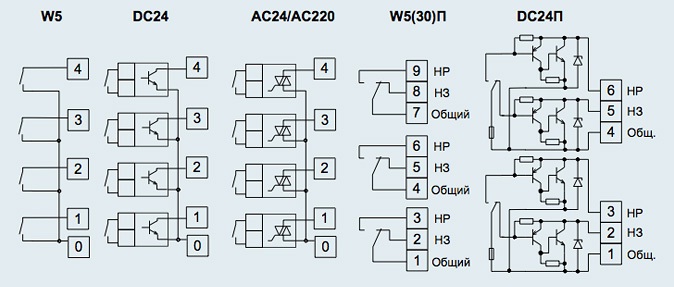

3) Тип выхода (табл. 2, рис. 2, 4):
- контакты геркона - W5, W30 (для коммутации слаботочных цепей постоянного и переменного тока);
- транзистор - DC24 (электронный модуль для коммутации реле постоянного тока);
- симистор AC24, AC220 (электронный модуль для коммутации реле переменного тока).
4) Состояние выхода:
- нормально-разомкнутое -НР,
- нормально-замкнутое - НЗ,
- переключающий - П*.
* Примечание: Переключающий выход (П) возможен только для выходов типа W5, W30 и DC24.
5) Тип крепления - фланцевый, резьбовой - см. раздел “Типы крепления преобразователей”;
6) Тип поплавка - см. раздел “Типы поплавков”;
7) Тип кабельного ввода, наличие устройства крепления защитной оболочки кабеля - см. раздел “Типы кабельных вводов”;
8) Исполнение из фторопласта (PVDF) частей датчика, контактирующих с измеряемой средой: направляющей, стопоров, крепежного элемента;
9) Материал корпуса, крышки: 09Г2С (по умолчанию), 12Х18Н10Т (по заказу). Примеры записи при заказе приведены в руководстве по эксплуатации (РЭ).
Нагрузочные параметры выходов (табл. 2)
Примечания:
1) Применяются следующие типы герконов: W5 – КЭМ-2 или КЭМ-3; W30 – С-27102 или МКС-27103. Типы контактов W5, W30 не рекомендуются для коммутации нагрузок: индуктивной (реле, трансформатор) и емкостной (конденсатор, лампа накаливания).
2) Тип выхода DC24: открытый коллектор транзистора. Внимание: При использовании реле в качестве нагрузки, обмотку катушки реле следует зашунтировать диодом.
3) Типы выхода АС24, АС220 - симистор. Внимание: При закрытом симисторе в цепи нагрузки, при напряжении ~220В может протекать ток до 1,9...2,6 мА (действующее значение). Это ограничивает применение маломощных реле в качестве нагрузки.
