  3. Датчик - индикатор уровня ПМП-116

Датчик - индикатор уровня ПМП-116

ПОИСК

Датчик - индикатор уровня ПМП-116 Датчик - индикатор уровня ПМП-116


Назначение, область применения

Предназначен для визуального контроля относительного заполнения резервуара с интервалом 10% от полного объема и применяется для стационарных резервуаров и транспортных цистерн в нефтедобывающей, нефтяной, нефтегазовой, химической, водной, коммунально-хозяйственной, пищевой и других отраслях промышленности.
Измеряемая среда

Нефть, светлые нефтепродукты, бензин, дизельное топливо, авиационный керосин, сжиженные углеводородные газы (пропан - бутан), диметилэфир, одорант, аммиак, двуокись углерода, кислоты, щелочи, спирты, вода, питьевая вода, масла, газовый конденсат • и др.
Устройство, принцип работы

Устройство: Датчик состоит из направляющей - трубы Ø18 (сталь 12Х18Н10Т), приваренной к стальному цилиндрическому корпусу (сталь 09Г2С). По направляющей свободно перемещается поплавок с магнитом. Датчик крепится к верхней стенке (крышке, люку) резервуара, с наружной стороны (рис. 1А). В корпусе установлена плата контроллера. На корпусе находится светодиодная шкала (рис. 1Б).

Питание датчиков осуществляется от литиевого элемента, который размещается во внутреннем отсеке корпуса (рис. 2А). В направляющей находится плата с герконами и резисторами (рис. 2Б), которые соединены по схеме резистивного делителя напряжения.

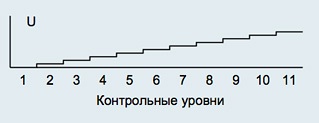

Принцип работы: Поплавок датчика перемещается по направляющей и вызывает замыкание герконов, установленных на плате. Выходное напряжение платы герконов изменяется дискретно, пропорционально заполнению резервуара:

Контроллер, расположенный в корпусе, зажигает шкалу из шести светодиодов. Индикация 11-ти контрольных уровней осуществляется путем использования одновременного горения двух соседних светодиодов (рис. 3А).

Светодиоды загораются в импульсном режиме, чем достигается длительный срок службы элемента питания – не менее 3-х лет непрерывной работы.

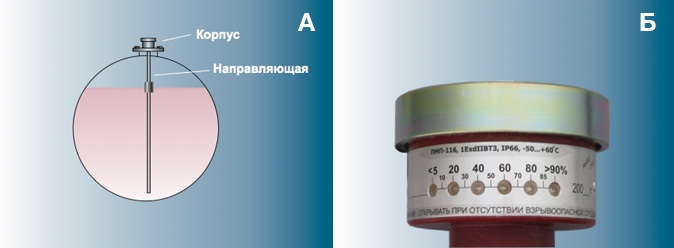

Рис. 1. А - Установка датчика на резервуаре. Б - Корпус датчика.

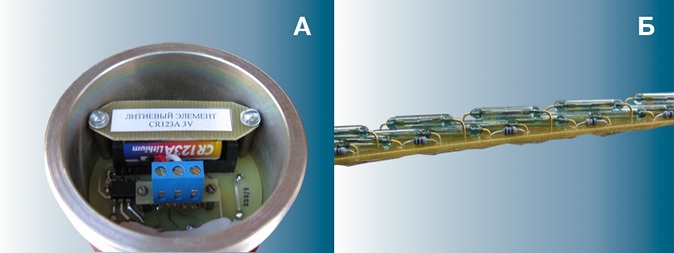

Рис. 2. А - Внутренний отсек корпуса датчика. Б – Плата герконов.

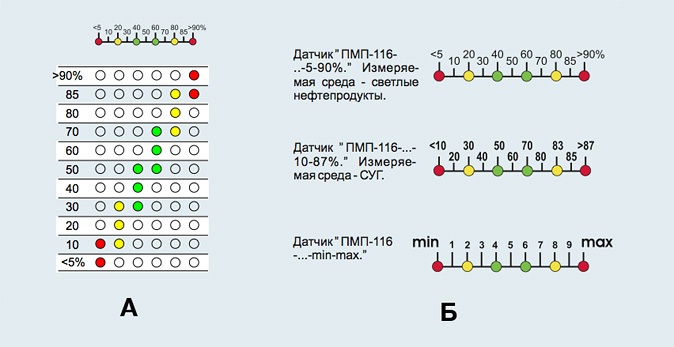

Рис. 3. А - Рисунок, поясняющий индикацию 11-ти уровней. Б - Варианты исполнения шкалы датчика.

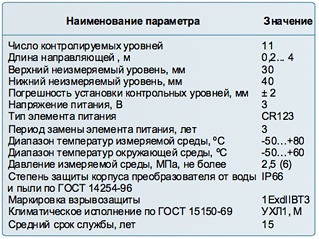

Технические параметры

Варианты исполнения предусматривают:

1) Длину направляющей датчика - по заказу с шагом 1мм;
2) Исполнение шкалы (рис. 3Б);
3) Тип крепления датчика - фланцевый, резьбовой - см. раздел “Типы крепления преобразователей”;
4) Тип поплавка (определяется измеряемой средой) - см. раздел “Типы поплавков”;
5) Исполнение из фторопласта (ПВДФ) частей датчика, соприкасающихся с измеряемой средой.

Монтаж, настройка, эксплуатация

Простой монтаж
Не требует настройки
Датчик можно подогнать по высоте резервуара (вариант с фланцем регулировочным)
Проверка работоспособности не требует наличия среды
Обслуживание датчика-индикатора уровня заключается в периодической замене элемента питания
Вандалоусточивость
Долгий срок службы.
