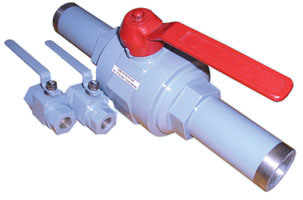

Кран шаровой
Краны шаровые стальные (КШ) предназначены для установки в качестве запорного устройство на трубопроводы транспортирующие природный газ, бутан, пропан, воздух, азот, жидкие и газообразные нефтепродукты, воду, пар, кислоты, щелочи и другие среды за исключением пищевых. Условный проход КШ от 10 до 50 мм и диапазон рабочего давления Ру от 1,6 до 16 МПа (16 - 160 кгс/см2).
Отличительные особенности конструкции КШ:
- в зависимости от области применения корпусные детали крана изготавливаются из штампованных, точеных заготовок;
- уплотнения КШ изготавливаются из модифицированного фторопласта;
- шар и шпиндель изготавливаются из нержавеющих сталей различных марок;
- шпиндель с защитой от вырывания;
- полированная поверхность шара и шпинделя обеспечивает высокую герметичность и надежность в работе;
- обеспечение герметичности крана по затвору достигается с помощью упругих элементов, поджимающих уплотнение к шару, благодаря чему кран работает при больших перепадах давления;
- шпиндельный узел уплотнен V-образными кольцами;
- температура рабочей среды от минус 60°С до + 200°С;
- температура окружающей среды от минус 60°С до + 80°С;
- наработка кранов на отказ не менее 3200 циклов.

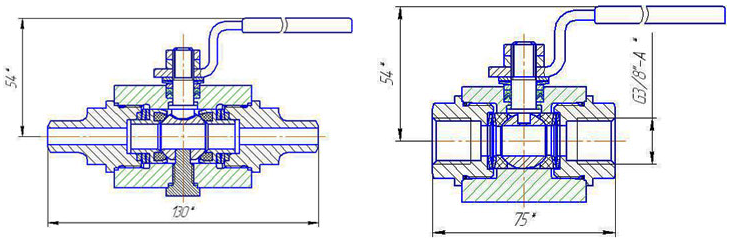

- КШ выпускаются по классу герметичности "А" и "В" ГОСТ, ТУ. Различных типов соединений:
Основные технические характеристики
Присоединение к трубопроводу | PN, МПа | DN, мм | Материал составных частей | Климатическое исполнение |
Муфтовое (М) | 1,6; 2,5; 4,0; 8,0; 16,0 | 10, 15, 20, 25, 32, 40, 50 | Сталь 20 (00) 09Г2С (02) 08Х18Н10Т (01) | У УХЛ У |
Под приварку встык (П) | 1,6; 2,5; 4,0; 8,0; 16,0 | 10, 15, 20, 25, 32, 40, 50 | Сталь 20 (00) 09Г2С (02) 08Х18Н10Т (01) | У УХЛ У |
