1. Настоящий стандарт распространяется на шестигранные муфтовые концы с трубной цилиндрической резьбой литой трубопроводной арматуры общего назначения: из латуни, бронзы и ковкого чугуна на условное давление Ру не более 25 кгс/см; из серого чугуна на Ру не более 16 кгс/см.

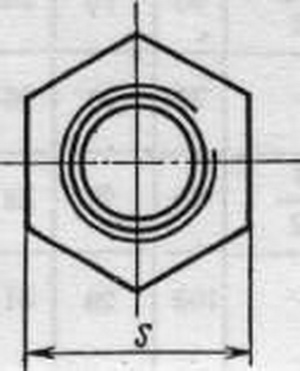

2.Размеры муфтовых концов должны соответствовать чертежу и таблице
Таблица 1
| Проход условный, Dy
|
d
| Для ковкого чугуна | Для серого чугуна | Для латуни и бронзы | ||||||||
| S
| l, не менее
| h
| S
| l, не менее
| h
| S
| l, не менее | h | ||||
| Ру≤16 | Ру≤25 | Ру≤16 | Ру≤25 | |||||||||
| 6 | G¼ | 19 | 9 | 10 | - | - | - | 19 | 9 | 11 | 7 | 11 |
| 10 | G 3/8 | 22 | 10 | 12 | 27 | 12 | 14 | 22 | 10 | 12 | 8 | 12 |
| 15 | G½ | 27* | 12 | 14 | 30 | 14 | 16 | 27 | 12 | 15 | 9 | 13 |
| 20 | G¾ | 36 | 14 | 16 | 36 | 16 | 18 | 32 | 14 | 17 | 10 | 14 |
| 25 | G1 | 41 | 16 | 18 | 46 | 18 | 21 | 41 | 16 | 19 | 12 | 16 |
| 32 | G 1 ¼ | 50 | 18 | 21 | 55 | 20 | 23 | 50 | 18 | 22 | 14 | 18 |
| 40 | G 1½ | 60 | 20 | 23 | 60 | 22 | 26 | 60 | 20 | - | 16 | - |
| 50 | G 2 | 70 | 22 | 25 | 75 | 24 | 28 | 70 | 22 | - | 18 | - |
|
65 | G 2 ½ | 90 | 25 | 28 | 90 | 26 | 30 | 90 | 25 | - | 20 | - |
|
80 | G 3 | 100 | 28 | 31 | 105 | 30 | 34 | 100 | 28 | - | 22 | - |
Допускается размер 30 по согласованию с заказчиком.
(Измененная редакция, Изм. № 2, 3).
3.(Исключен, Изм. № 3).
4.Давления условные - по ГОСТ 356-80.
5.Резьба трубная цилиндрическая, класс точности В — по ГОСТ 6357-81.
(Измененная редакция, Изм. № 2).
6.Сбег резьбы (уменьшенный) и фаска - по ГОСТ 10549-80.
7.Предельные отклонения для шестигранных муфтовых кон¬цов трубопроводной арматуры, литой под давлением,- по ГОСТ 6424-73.
(Измененная редакция, Изм. № 1).
8.Предельные отклонения размера «под ключ» для необрабо¬танных шестигранных муфтовых концов, полученных литьем в пе¬счаные формы и кокиль, должны соответствовать указанным в табл. 2.
Таблица 2
| Размер «под ключ» 5 | Предельные отклонения |
| От 19 до 30 | —1,3 |
| От 32 до 50 | —2,0 |
| От 55 до 60 | —2,4 |
| От 70 до 105 | —2,8 |
(Введен дополнительно, Изм. № 1).
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 356-80 ГОСТ 6357-81 ГОСТ 6424-73 ГОСТ 10549-80 | 4 5 7 6 |
