6. Общие требования к КГУ и КАГУ

ПОИСК

6. Общие требования к КГУ и КАГУ 6. Общие требования к КГУ и КАГУ


6.1. Предельные параметры рабочей среды для КГУ и КАГУ должны соответствовать значениям, указанным в таблице. Приложения А Справочника.
6.2. Химический состав графитовой фольги, используемой для изготовления КГУ и КАГУ должен соответствовать нормам, приведенным в табл. 4.
6.3. КГУ изготавливают методом навивки на оправку графитовой ленты с последующим холодным прессованием в пресс-форме вдоль оси навивки.
6.4. КАГУ состоит из КГУ оснащенного по торцам плоскими или П-образными обтюраторами из нержавеющей фольги толщиной 0,2 мм. В зависимости от назначения арматуры для конструкций сальниковых узлов по СТ ЦКБА-037-2006, СТ ЦКБА-034-2006 установлены два класса герметичности:
– 1-й класс – для токсичных, взрывоопасных, пожароопасных и радиационно-активных рабочих сред;
– 2-й класс – для остальных сред. Сальниковые уплотнения, соответствующие 1-ому классу герметичности должны быть абсолютно герметичны по отношению к окружающей среде (протечки не допускаются). Для сальниковых уплотнений, соответствующих второму классу герметичности, допустимые протечки в условиях эксплуатации, не должны превышать значений, рассчитанных по формуле:
– для газообразных сред: Vгс = Vвоздуха·(18,1/гс);
– для жидких сред: Vжс = Vводы·(1000/жс), где Vгс и Vжс – соответственно протечки газообразной и жидкой среды, см3/мин; Vвоздуха и Vводы – соответственно протечки воздуха (см.табл. 5) и воды (см. табл. 6), см3/мин; гс и жс – соответственно вязкость газообразной и жидкой среды, мкП·с.

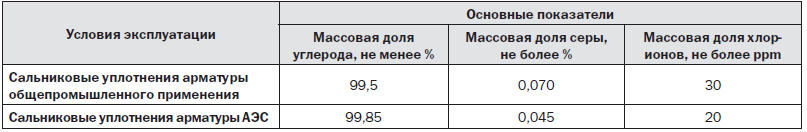

Таблица 4.

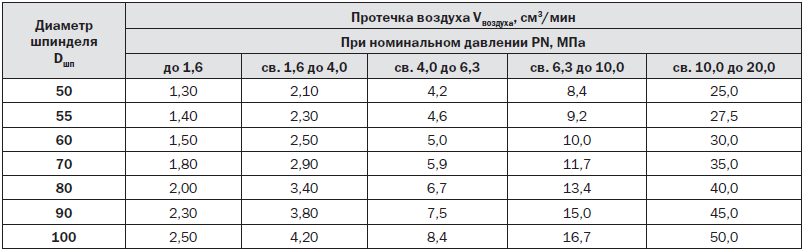

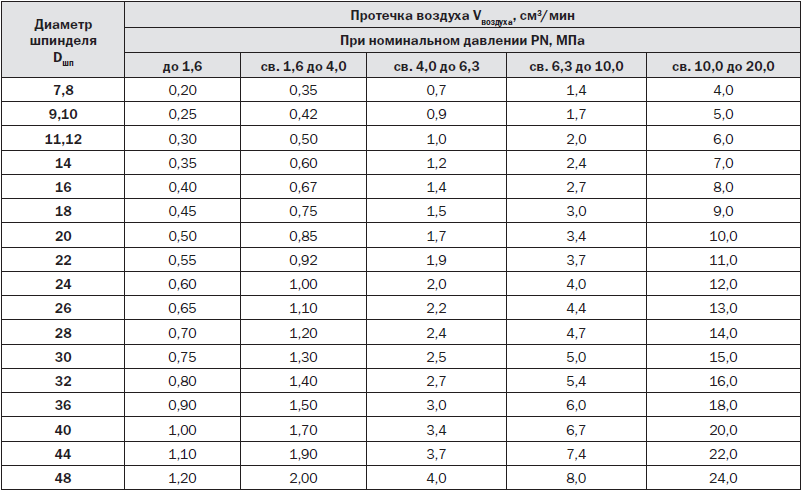

Таблица 5.

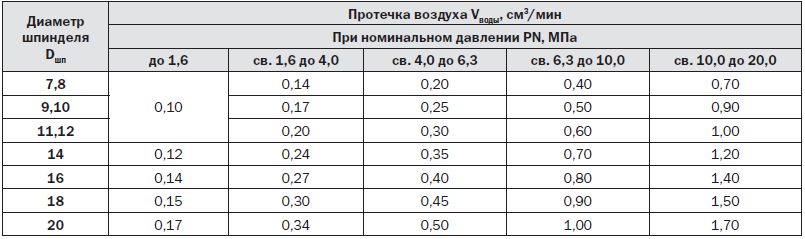

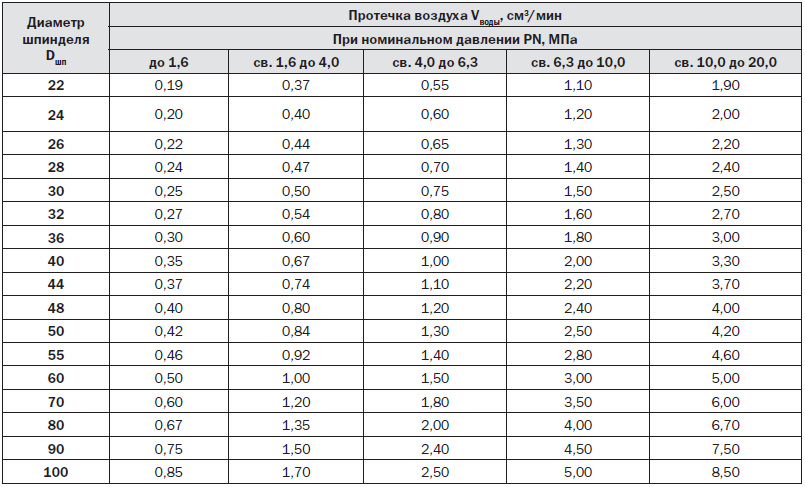

Таблица 6.
