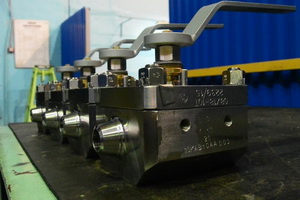

Краны шаровые МК «Сплав» с верхним разъёмом: замена импорту и высокий уровень ремонтопригодности

27 Июня 2016
Для строящегося энергоблока №1 Ленинградской АЭС отправлена очередная партия шаровых кранов типа НГ КШ с верхним разъемом производства Корпорации «Сплав». Общий объем контракта превышает 38 млн. руб.

Разработка шаровых кранов типа НГ КШ была начата Корпорацией «Сплав» в 2010 г. с целью импортозамещения на отечественном рынке аналогичного оборудования американской компании «Flowserve». На сегодняшний день МК «Сплав» является единственным в России производителем шаровых кранов данного типа.

Как комментирует Александр Лысцев, главный конструктор Корпорации «Сплав», на строительстве новых энергоблоков Ленинградской АЭС-2 шаровые краны с верхним разъемом будут установлены впервые. Использование нового вида трубопроводной запорной арматуры предусмотрено проектом, который разработала Санкт-Петербургская инжиниринговая компания «Атомэнергопроект», входящая в Государственную Корпорацию «Росатом» и осуществляющая проектирование и строительство объектов атомной энергетики на территории России.

При включении шаровых кранов с верхним разъемом в проект строительства АЭС был принят во внимание ряд их существенных преимуществ по сравнению с запорными клапанами, используемыми в настоящее время. В частности, шаровой кран имеет полнопроходное сечение, что позволяет значительно снизить мощности насосного оборудования для перекачки рабочих сред. А верхний разъем (крышка - корпус) позволяет значительно снизить затраты на ремонт, поскольку доступ к внутренним частям крана осуществляется через легкосъемную крышку максимально оперативно, без демонтажа оборудования из трубопровода.

Технические характеристики:

Корпорация «Сплав» производит несколько модификаций шаровых кранов НГ КШ с верхним разъемом. Корпус НГ КШ выполняется из нержавеющей стали или из стали 20. Для трубопроводов, работающих с пульпой ионообменных смол и другими загрязненными средами, МК «Сплав» производит вариант шарового крана с седлом со скребком для прочистки оборудования от налипающих частиц.

Шаровые краны типа НГ КШ имеют следующий типоряд: DN 10, 15, 20, 25, 32, 50, 65, 80, 100, 125, 150, 200, Рр до 4,0 МПа (40 кгс/см2), t до 150 °С. Варианты управления краном: с ручным управлением, под муфту шарнирную, управление электроприводом.

Краны относятся к 3 классу безопасности согласно НП-001-15, группе С согласно НП-089-15, имеют I категорию сейсмостойкости согласно НП-031-01, классифицируются по НП-068-05 как 3СIIIв, 3СIIIc и могут быть использованы в системах, задействованных в обеспечении высокого уровня безопасности.

Краны предназначены для эксплуатации в системах атомных станций (АС), в обслуживаемых помещениях вне оболочки, в соответствии с классом и группой арматуры.

Справка:

Ленинградская АЭС – крупнейший на Северо-Западе России производитель электроэнергии. Станция обеспечивает более 50% энергопотребления Ленинградской области. На АЭС эксплуатируются 4 энергоблока и два энергоблока находятся в стадии сооружения согласно долгосрочной программе деятельности Госкорпорации «Росатом».

Производство трубопроводной и запорной арматуры для атомной отрасли – одно из основных направлений МК «Сплав». Продукция Корпорации используется на всех атомных электростанциях на территории России, что подтверждает ее бесспорное качество и надежность. Ряд крупнейших АЭС за пределами страны - в Болгарии, Венгрии, Иране, Китае, Индии, Литве, Украине - также оснащен продукцией МК «Сплав».

Узнать больше о компании МК «Сплав», можно здесь

Пресс-служба МЦ Armtorg по материалам МК «Сплав»
